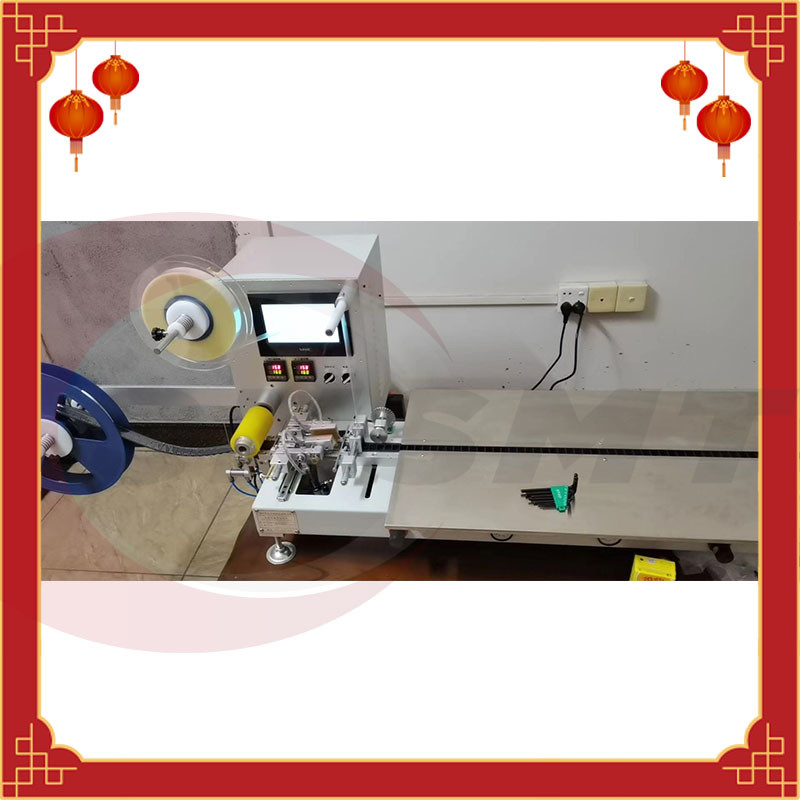

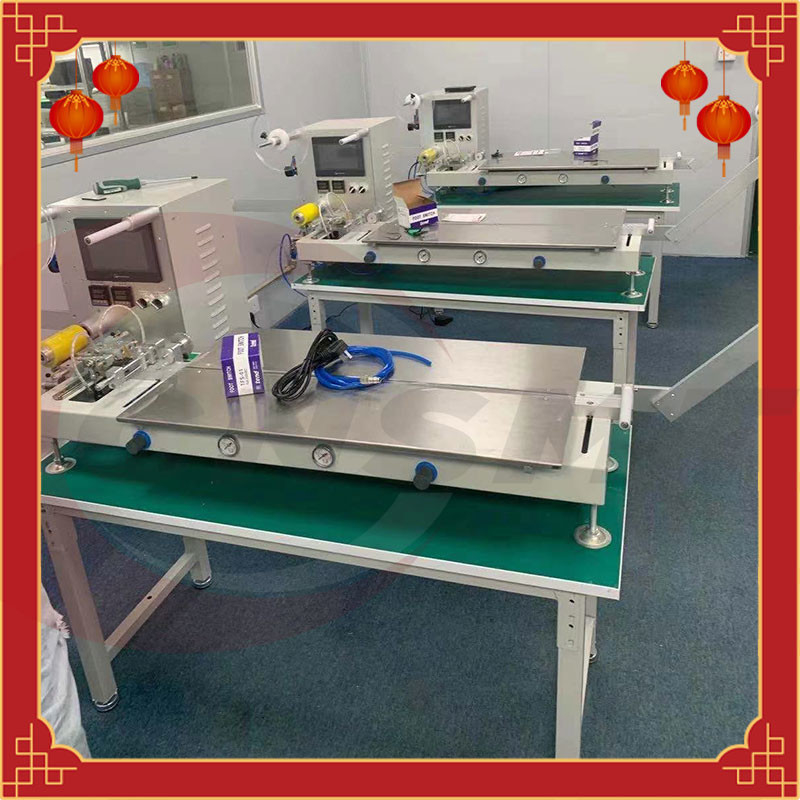

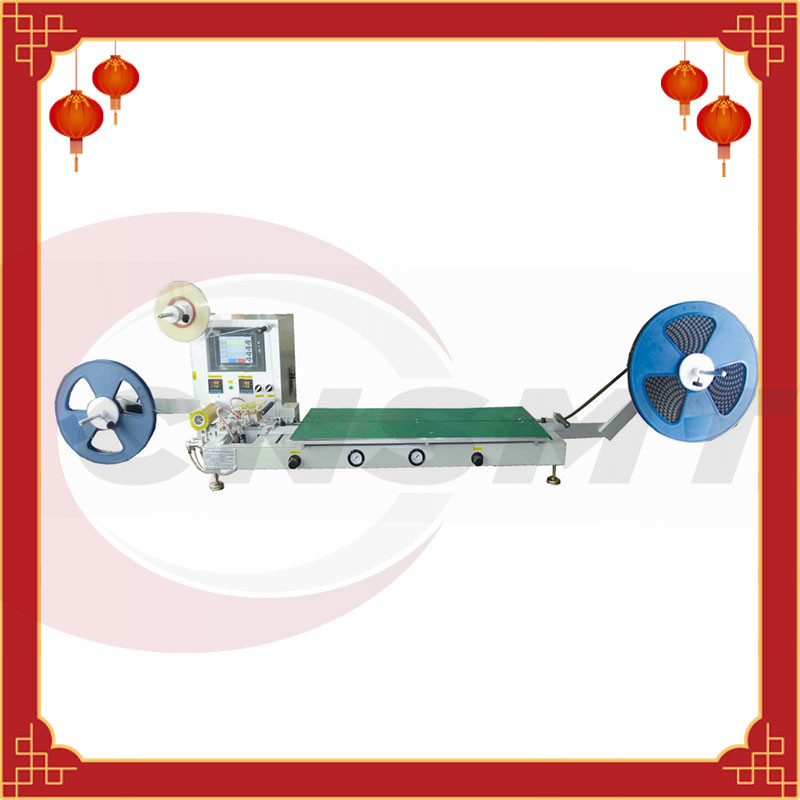

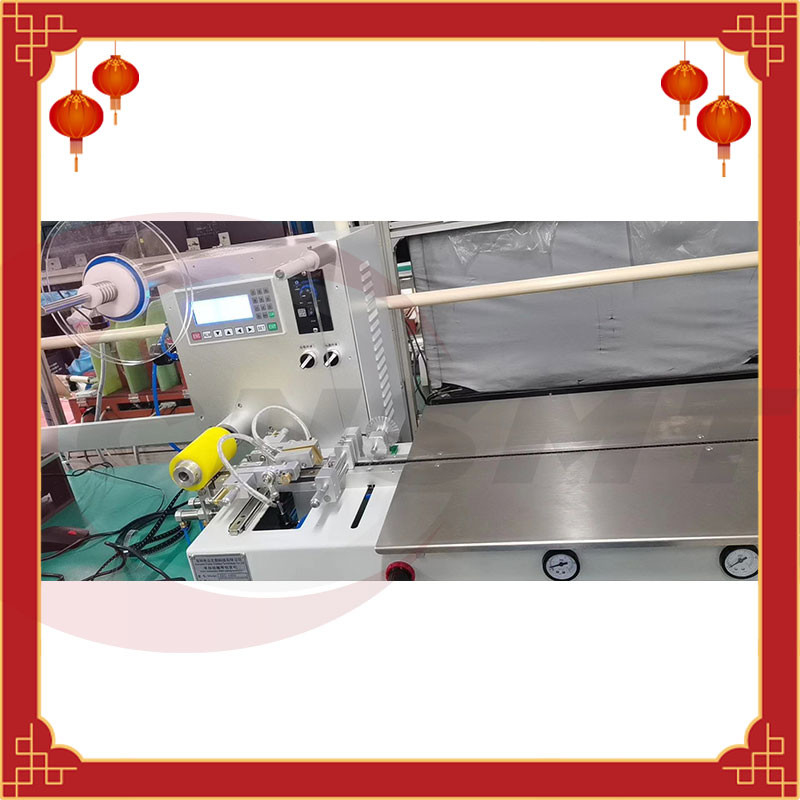

دستگاه بسته بندی قطعات الکترونیکی 110v 220v SMT Line Equipment

دستگاه بسته بندی قطعات الکترونیکی 110v 220v SMT Line Equipment

دستگاه بسته بندی قطعات الکترونیکی -CNSMT

توضیحات محصول

دستگاه های بسته بندی نواری را می توان به دو دسته نیمه اتوماتیک و تمام اتوماتیک تقسیم کرد.اجزای مواد حجیم پس از گذراندن ایستگاه های بازرسی، معکوس کردن و تست در نوار حامل قرار می گیرند.

همانطور که محصولات الکترونیکی همچنان به روز می شوند، اصلاح می شوند و بسیار یکپارچه می شوند، قطعات الکترونیکی نیز از نوع پلاگین گذشته به نوع پچ تغییر کرده اند تا فضای نصب برد مدار را ذخیره کنند و عملکرد محصول را گسترش دهند.این یک انقلاب بزرگ در صنعت الکترونیک است.

CNSMT دستگاه های بسته بندی الکترونیکی اقتصادی و آسان را در چین به شما ارائه می دهد، ما سازنده این دستگاه هستیم، حتی می توانیم بسته بندی بسته بندی را بسته به نیازهای مختلف شما پشتیبانی کنیم.

با توسعه سریع صنعت الکترونیک در سال های اخیر، نقش تجهیزات مکانیکی و الکترونیکی به جای عملیات دستی سنتی در صنعت الکترونیک بیش از پیش آشکار می شود.

تحت شرایط اتوماسیون بالاتر و بالاتر، از آن به عنوان یک دستگاه بسته بندی کامل/نیمه اتوماتیک برای پردازش قطعات نیز استفاده می شود.همچنان مورد علاقه همکاران در صنعت الکترونیک بود.

دستگاه بسته بندی اتوماتیک عمدتاً برای تولید انبوه یک محصول مناسب است و دستگاه دارای قیمت بالاتر و درجه بالایی از اتوماسیون است.دستگاه بسته بندی نیمه اتوماتیک برای تولید دسته ای کوچک محصولات مختلف مناسب است و دستگاه ارزان است و کاربرد قوی دارد.

با توجه به شکل، الزامات بسته بندی و خروجی محصولات بسته بندی، می توان دستگاه بسته بندی مناسب برای نیازهای توسعه شرکت را به طور انعطاف پذیر انتخاب کرد.

مشخصات:

پارامترهای فنی

1. پهنای باند قابل اجرا: نوار حامل پهنای باند 4-104 میلی متر.
2. ظرفیت دستگاه: 2 تا 6 هزار عدد در ساعت؛(بسته به شکل جزء و سرعت تغذیه دستی)؛
3. مشخصات سینی مواد: سینی پلاستیکی 7 اینچی، 13 اینچی، 22 اینچی یا سینی کاغذ؛
4. منبع تغذیه: AC220V±20%/50HZ, 5A;/110v
5. تامین هوا: 0.3 ~ 0.6Mpa/60L/Min.
6. دمای گرمایش: 110-180 درجه سانتیگراد (بسته به جنس نوار پوشش و الزامات مقدار مقاومت پوسته شدن)
7. اندازه دستگاه: L 1630× W 580× H 660 (واحد: میلی متر);
8. وزن خالص دستگاه: 40 کیلوگرم
9. سایر الزامات: سفارشی کردن طول مسیر و نصب عملکرد تشخیص CCD با توجه به نیاز مشتری.
10. PLC پیکربندی اصلی: Desen
11. موتور/کنترل: تایوان ریهونگ
12. سیلندر/شیر برقی: ژاپن SMC
13. سوئیچ فوتوالکتریک: ژاپن امرون
14. ترموستات: پاناسونیک ژاپن
15. شمارنده: HENLAN SF4-41NA

ویژگی های ماشین


سازگاری خوب

● مناسب برای بسته بندی قطعات مختلف SMD
● مسیر را می توان به طور انعطاف پذیر در محدوده 4mm-104mm تنظیم کرد.
● حفره بستن مسیر، کنترل پایدار و تنظیم آسان.
● مکانیزم نوار جمع شونده می تواند به راحتی تمام سینی های نوار و سینی های کاغذی را که مطابق با استاندارد EIA-481A هستند، ببندد.

آب بندی پایدار

● تنظیم دقیق سر کاتر.تنظیم دقیق سر میکرومتر سر ابزار پرس داغ داخلی و خارجی برای تنظیم دقیق موقعیت خط آب بندی تا ± 0.1 میلی متر، آب بندی زیباتر است.
● به طور مستقل فشار آب بندی سرهای برش داخلی و خارجی را کنترل کنید تا اطمینان حاصل شود که نوار آب بندی متعادل است.
● کنترل دمای PID مستقل دو سر، کنترل دمای دقیق و پایدار.

روش های آب بندی متنوع

● مناسب برای آب بندی سرد خود چسب و آب بندی با فشار داغ.
● آب بندی در حالت راه رفتن مداوم.
● اینچ در حال حرکت و آب بندی نوار.

تنظیم راحت نوار پوشش

● کشش سفر نوار پوشش را می توان تنظیم کرد.
● موقعیت نوار پوشش را می توان به خوبی تنظیم کرد.

عملکرد حفاظت از حمل و نقل

● مکانیسم حمل و نقل برای محافظت از یکپارچگی نوار حامل ایمن است.
● شروع پایدار، تنظیم سرعت بدون گام.پدال پا/کنترل دستی؛

دستورالعمل های عملکرد ماشین

• سوئیچ کنترل در جعبه کنترل را در موقعیت روشن قرار دهید.
• دکمه سوئیچ پاور روی پانل را در موقعیت "روشن" قرار دهید.
• اطمینان حاصل کنید که مقدار الکتریکی/بارومتریک الزامات رتبه بندی شده در پارامترهای فنی را برآورده می کند.
• سوئیچ الاستیک کمربند فشار را به موقعیت "کمربند شل" ببرید.
• مسیر را به عرض مورد نیاز تنظیم کنید.
• دستگاه کمربند جمع شونده را در موقعیت مناسب تنظیم کنید.
• نوار کاور را در موقعیتی تنظیم کنید که برای صاف قرار دادن نوار راحت باشد.
• نوار خالی را ببندید.
• نوار پوشش را به درستی سفت کنید.
• تعداد شمارش های مورد نیاز شمارنده را تنظیم کنید، موقعیت و حساسیت دنده را تنظیم کنید.
• دکمه سوئیچ کنترلر موتور روی پانل را در حالت روشن قرار دهید.

برای بسته بندی خود چسب، لطفاً سوئیچ گرمایش تیغه را در وضعیت "خاموش" قرار دهید، (اگر نیاز به پایین آوردن تیغه باشد)
لطفاً سوئیچ بالابر تیغه را در موقعیت "پایین" قرار دهید، دکمه "شروع" را فشار دهید و به طور خودکار بالا می رود.
در پایین، سوئیچ "بالابر تیغه" می تواند بالابر تیغه را هنگام توقف دستگاه کنترل کند)

• سوئیچ کشش را به موقعیت "کمربند محکم" تغییر دهید.
• اگر از نوار پیوسته برای آب بندی استفاده می کنید، لطفاً به موقعیت "پیوسته" بروید.اگر از اینچ برای حرکت استفاده می کنید

با آب بندی، لطفا سوئیچ را به موقعیت "اینچ" ببرید.

• تیغه را تا دمای تنظیم شده گرم کنید و چراغ نشانگر "Run" روشن است.
• سوئیچ شروع را فشار دهید یا روی سوئیچ پا فشار دهید، دستگاه شروع به کار می کند.
• به بسته بندی استاندارد EIA-481A توجه کنید، تعداد فضاهای پیشرو و عقب و غیره را ترک کنید.

چی دستگاه بسته بندی قطعات الکترونیکی ما داریم؟

• دستگاه نوار چسب صفحه نمایش لمسی نیمه اتوماتیک
• دستگاه نوار نواری نیمه اتوماتیک صفحه نمایش متن

اصل کار ویرایش صدا

اصل کار دستگاه تیپینگ: پس از اتصال دستگاه بسته بندی نواری و هوا، در صورت آب بندی حرارتی، اجازه دهید چاقو به دمای مناسب برسد و نوار حامل و فشار هوا را تنظیم کنید.

از تجهیزات تغذیه دستی یا خودکار برای قرار دادن قطعه SMD در نوار حامل استفاده کنید، و موتور می‌چرخد تا نوار پوششی تشکیل دهنده نوار حامل را به موقعیت بسته‌بندی بکشد، جایی که نوار روکش بالا، نوار حامل پایین است، و این دو گرم می‌شوند. تیغه ها را فشار می دهند روی نوار کاور و نوار حامل، نوار کاور را کاری کنید که دهانه قطعه SMD روی نوار حامل را ببندد تا به هدف بسته بندی قطعات SMD برسید.

سپس قرقره نگهدارنده نوار حامل بسته بندی شده را می پیچد.

دستگاه نوار چسب می تواند یک جهت واحد، قطبیت محصول آزمایشی، بازرسی بصری، علامت گذاری لیزری و سایر عملکردها را با توجه به نیازهای تولید مشتری ارائه دهد.

برخی از دستگاه های نوار چسب حرارتی آب بندی نمی شوند، اما آب بندی سرد هستند.آب بندی سرد معده به این معنی است که نوار پوشش و نوار حامل را می توان بدون حرارت دادن به هم بچسباند.

نوار پوششی که در این زمان استفاده می شود باید چسبنده باشد.قبل از بسته بندی، نوار حامل معمولا از دو حسگر عبور می کند، یکی برای شمارش و دیگری برای کنترل مواد.

کنترل مواد برای تشخیص وجود اجزای گمشده در نوار حامل است.در صورت تشخیص نشتی، موتور دستگاه نوار چسب فورا متوقف می شود و سر کاتر نیز به موقعیت بالایی آورده می شود.

سنسور شمارش معمولاً از فیبر نوری استفاده می کند، اما به سرعت پاسخگویی سریع نیز نیاز دارد تا شمارش را از دست ندهید.سنسور شمارش می‌تواند سوراخ‌های کناری نوار حامل را بشمارد، و همچنین می‌تواند شیارهای تشکیل‌دهنده را بشمارد.اگر سوراخ های کناری را بشمارید، باید آن را دوباره تبدیل کنید تا عدد SMD صحیح را بدست آورید.

ویرایش عملکرد صدا

سرعت نوارگیری دستگاه نوار زنی سریع است.با عملکرد تست، مجهز به تستر مربوطه، تابع نوار چسب می تواند به سرعت مقدار ظرفیت و مقدار مقاومت تراشه را آزمایش کند و محصولات خوب و بد آن را مرتب کند.دستگاه نوارگیری از PLC به عنوان کنترل اصلی استفاده می کند.طراحی صفحه نمایش منحصر به فرد است،

سفارش صفحه نمایش کریستال مایع، نمایش آنالوگ وضعیت هر نقطه کنترل، می تواند به راحتی مقادیر پارامترهای مختلف را تنظیم و تغییر دهد، وضعیت کار مختلف و سرعت نوار آن را نظارت کند، دستگاه نوار چسب پایدار و قابل اعتماد است.

قابلیت ویرایش صدا

● طیف گسترده ای از محصولات قابل اجرا، تغییر مشخصات آسان.
● سیستم درایو بادامک و اسپلیتر پایدار و قابل اعتماد است.
● طراحی تشخیص عیب کامل است و زنگ هشدار در یک نگاه واضح است.
● مبدل فرکانس دارای تغییر سرعت بدون پله است و با ردیابی وضعیت تغذیه، به طور خودکار سرعت را افزایش یا کاهش می دهد.
● سیستم کنترل الکترونیکی PLC، دقیق و پایدار، با میزان خرابی کم.
● ارتفاع قیطان قابل تنظیم است که انعطاف پذیر و راحت است.
● روش دریافت اختیاری، دریافت عمودی و افقی.
● تشخیص دقیق مواد خالی و شمارش قطعات
● تجهیزات اختیاری کامل است و راه حل کاملی ارائه می دهد.
