Ysm20r Yamaha Smt Pick And Place Machine PCB 0.45MPa 400v 3 Phase

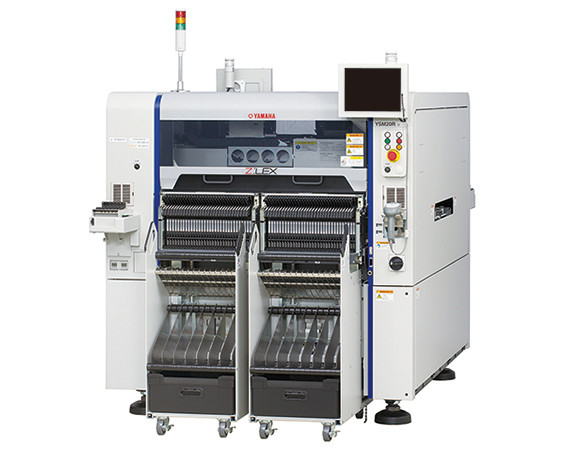

YAMAHA YSM20R Pick And Place Machine-CNSMT
CNSMT یک تامین کننده قابل اعتماد، قابل اعتماد و قابل اعتماد SMT در شنژن چین است.ما یک تجربه قوی 10 ساله در صنعت مذکور داریم که به ما برتری نسبت به سایر تامین کنندگان SMT در اطراف می دهد.
شرکت ما توسط متخصصان بسیار ماهر پشتیبانی می شود که ماشین های SMT را در داخل و خارج درک می کنند.ما همچنین یک تیم حرفه ای داریم که از تمام سفارشات مشتری مراقبت می کند تا همیشه کیفیت بالا و حمل و نقل سریع را تضمین کند.
CNSMT برای خدمات خوب به مشتریان و تحویل سریع سفارشات شهرت بالایی دارد.چرا ما قادر به دستیابی به آن هستیم؟به دلیل موارد زیر:
مشخصات YAMAHA YSM20R:
| مدل |
| YSM20R TypePV |
| YSM20R TypeSV |
| اندازه تخته هدف |
| مدل مونوریل: L810 × W490 ～ L50 × W50 |
| مدل نوار نقاله دوگانه: ※** محور X مدلی با مشخصات پرتو دوگانه است |
| هنگام ارسال یک برد: L810 × W490 × L50 × W50 |
| هنگام ارسال دو برد: L380 × W490 ～ L50 × W50 |
| سر قرار دادن / اجزای قابل نصب |
| سر قرارگیری جهانی (HM) با سرعت بالا※: |
| 0201 × W55 × L100 میلی متر، ارتفاع کمتر از 15 میلی متر |
| ※ برای قرار دادن اجزای 0201، لطفاً جداگانه با ما تماس بگیرید. |
| سر قرار دادن به شکل خاص (FM): |
| 03015 × W55 × L100 میلی متر، ارتفاع کمتر از 28 میلی متر |
| سر جایگیری جهانی (HM) با سرعت بالا: |
| 03015 × W55 × L100 میلی متر، ارتفاع کمتر از 15 میلی متر |
| سر قرار دادن به شکل خاص (FM): |
| 03015 × W55 × L100 میلی متر، ارتفاع 28 میلی متر یا کمتر |
| قابلیت نصب |
| (شرایط بهتر شرکت) |
| پرتو دوگانه محور X: سر قرارگیری جهانی با سرعت بالا (HM) × 2 |
| 95000 CPH |
| پرتو دوگانه محور X: سر قرارگیری جهانی با سرعت بالا (HM) × 2 |
| 90000 CPH |
| دقت قرار دادن |
| ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) زمانی که بهترین شرایط شرکت ما (استفاده از اجزای استاندارد برای ارزیابی) |
| تعداد فیدرهای قابل نصب |
| قفسه فیدر ثابت: 140 عدد دیگر (تبدیل شده توسط نوار 8 میلی متری) |
| چرخ دستی های یک بار سوخت گیری: 128 چرخ دستی دیگر (تبدیل شده توسط نوار 8 میلی متری) |
| تغذیه سینی اتوماتیک: 30 لایه (نوع ثابت: در صورت تجهیز به sATS30، بیشتر)، 10 لایه (نوع کالسکه: هنگام مجهز شدن به cATS10، بیشتر) |
| مشخصات برق |
| سه فاز AC 200/208/220/240/380/400/416 ولت ± 10% 50/60 هرتز |
| منبع هوای تامین |
| بالاتر از 0.45 مگا پاسکال، تمیز و خشک |
| ابعاد (به جز برآمدگی ها) |
| L 1,374 × W 1,857 × H 1,445mm (** بدنه اصلی) |
| وزن بدن |
| حدود 2050 کیلوگرم (** بدنه اصلی) |
| YSM20R-1 و YSM20R(SV)-1 نشان می دهد که دستگاه دارای 1 مجموعه بازوهای قرارگیری است.YSM20R-2 و YSM20R(SV)-2 نشان می دهد که دستگاه دارای 2 مجموعه بازوهای قرارگیری است. |
| مدل | یاماها YSM20R |
|
PCB قابل اجرا (تک خط) PCB (دو خط) |
490 × 810 تا 50 × 50 (LW) فقط برای محور 2 پرتو X 1 PCB: 810 x 490 تا 50 x 50 (LW) 2 PCB: 380 x 490 تا 50 x 50 (LW)
|
| سر با اجزای قابل اجرا |
سر پر سرعت: 0201 میلی‌متر تا 100×55 میلی‌متر |حداکثر ارتفاع 15 میلی متر
سر انعطاف پذیر: 03015 میلی متر تا 55 × 100 میلی متر |حداکثر ارتفاع 28 میلی متر
|
| نصب در شرایط بهینه مطابق با موتور YAMAHA | محور X 2 پرتو: پرسرعت چند منظوره High Speed Head x 2 = 95000 CPH |
| دقت نصب |
0.035± میلی‌متر (0.025± میلی‌متر) Cpk≧1.0 (3σ) توجه: تحت شرایط بهینه که توسط یاماها موتور تعریف شده است |
| تعداد انواع اجزاء |
صفحه ثابت: حداکثر 140 نوع (تبدیل برای فیدر نوار 8 میلی متری) تعویض کالسکه فیدر: حداکثر 128 نوع (تبدیل برای فیدر نوار 8 میلی متری) سینی برای 30 نوع (نوع ثابت: حداکثر برای sATS30) و 10 نوع (نوع کالسکه: حداکثر با cATS10) |
| منبع تغذیه | AC 3 فاز 200/208/220/240/380/400/416 ولت +/-10% 50/60 هرتز |
| منبع هوا | 0.45 مگا پاسکال یا بیشتر، در حالت تمیز و خشک |
| ابعاد | 1374 x 1857 x 1445 میلی‌متر (LWH) |
| وزن | برآورد2050 کیلوگرم |
پر:
راه حل یک سر – راه حل یک سر YAMAHA YSM20R به شما امکان می دهد بر روی طیف وسیع تری از تراشه ها از تراشه های بسیار کوچک (0201 میلی متر) تا بزرگترهایی مانند (55 در 100 میلی متر) کار کنید.و از آنجایی که YAMAHA YSM20R دارای یک سر انعطاف پذیر نیز می باشد، می تواند با اجزای عجیب و غریب و شکل کار کند.
عملیات نصب سریع – این دستگاه نصب فوق العاده سریع با سرعت 95000 تراشه در ثانیه است.این سرعت در مقایسه با سایر مدل های هم سطح 5 درصد بیشتر است.
دوربین اسکن عریض - دوربین اسکن عریض بهبود یافته به دلیل توانایی تشخیص سریعتر به نصب سریعتر کمک می کند.چراغ های جانبی نیز برای افزایش بهره وری نصب شده است.
تغییرات پرتو - 2 نوع تیر برای محور X موجود است که می توانید برای بهبود تولید و توانایی نصب خود یکی از آنها را انتخاب کنید.
نوار نقاله - می تواند از نوار نقاله های دوتایی یا چندگانه پشتیبانی کند.
یاماها مونتتر YSM10 یک دستگاه چند منظوره چند منظوره است که می تواند قطعات کوچک 03015mm اجزای W55*L100mm را نصب کند و تعداد قطعات قابل نصب در ساعت 46000 است.
اندازه PCB قابل نصب 510*460 میلی متر است.10 سر نازل قابل نصب وجود دارد.10 نازل.
دستگاه قرارگیری یاماها YSM20R یک دستگاه قرارگیری پرسرعت است که می تواند قطعات کوچک 03015mm اجزای W55*L100mm را نصب کند و تعداد قطعات قابل نصب در ساعت 90000 است.
اندازه PCB قابل نصب 810*490 میلی متر است.20 سر نازل وجود دارد که می تواند 20 نازل را در خود جای دهد، فیدر SS8 میلی متری 140
اینها تنها برخی از دلایلی است که باعث می شود CNSMT نرخ رضایت بالا و شهرت عالی را در تامین تمام ماشین آلات و تجهیزات SMT حفظ کند.
YAMAHA YSM20R چه محصولی می تواند بسازد؟
محصولات نصب معمولی یاماها YSM20
1. چراغ های LED: چراغ های لامپ LED، نورافکن های LED، چراغ های LED ماشین، چراغ های سقفی LED و غیره.
2. دسته روشنایی: نوار نور وال واشر LED، لوله دیجیتال، لوله مانع، نور رنگین کمان LED، و غیره.
3. صفحه نمایش: نمایشگرهای LED، ماژول های LED و غیره.
4. چراغ های LED پرقدرت: تونل های LED، چراغ های خیابان، نورافکن ها، چراغ های اتومبیل، لامپ های LED رومیزی، هواپیماهای 1W~3W، سطوح کروی، LED های دووجهی و غیره.
5. محصولات الکترونیکی: مادربردهای کامپیوتر، مادربردهای MP3، مادربردهای منبع تغذیه، بردهای منبع تغذیه نور LED، منابع تغذیه LED، درایورهای LED، ماژول های LED، نمایشگرهای LED و غیره.
6. مناسب برای محصولات LED در اندازه 810X490MM، هواپیماهای بدون سرنشین و سایر محصولات با تکنولوژی بالا
7، تلفن همراه، لنز، دوربین، انرژی خورشیدی، هوا فضا،
ویژگی های مصرف انرژی یاماها
دستگاه جایگذاری سری YSM از آخرین تکنولوژی استفاده می کند و منبع تغذیه کل دستگاه 1.1 کیلووات می باشد.
به عنوان مثال مصرف برق صنعتی 1 یوان در کیلووات ساعت است و با کار 24 ساعته محاسبه می شود و 5 سال واحد محاسبه است.
منبع تغذیه دستگاه قرار دادن 1.1 کیلووات 1.1 × 24 × 365 × 5 سال × 1 = 48180 یوان / RMB است.
چه چیزی را پیشنهاد می کنیم؟
ما لیستی از ماشین هایی داریم که به راحتی برای حمل و نقل در دسترس هستند، مانند YAMAHA YSM20R.ما YAMAHA YSM20R هر دو کارکرده و کاملاً جدید را در فروشگاه خود داریم، و اگر در مورد این دستگاه نصب به کمک بیشتری نیاز دارید، لطفاً به ما اطلاع دهید.

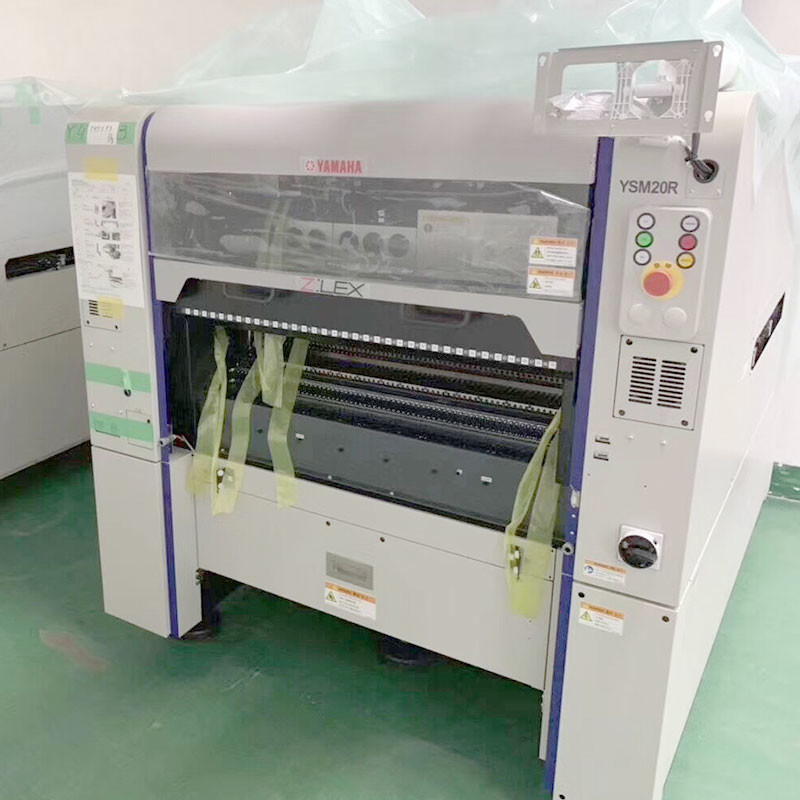

YAMAHA YSM20R
YAMAHA YSM20R سریعترین دستگاه نصب در جهان برای کلاس خود است و راه حل یک سر را به سطح کاملاً جدیدی تبدیل می کند.مطمئناً سریعتر از YSM20 (بیش از 5٪) است و می تواند به طور مداوم بدون نیاز به توقف دستگاه کار کند.این یک دستگاه نصب مدولار با سرعت بالا است که توسط بسیاری از کارخانه های SMT در سراسر جهان ترجیح داده می شود.
دلایل دیگری که چرا باید YAMAHA YSM20R را تهیه کنید
سوالات متداول
سوال: چگونه برای YSM20R سفارش بدهم؟
پاسخ: اگر آماده سفارش برای Yamaha YSM20R هستید، لطفاً یک ایمیل برای ما ارسال کنید تا تأیید سفارش را همراه با سایر جزئیاتی که باید بدانید مانند موارد زیر برای شما ارسال کنیم:
پس از دریافت پاسخ و پرداخت شما، بازرسی نهایی دستگاه را انجام داده و آن را برای شما ارسال خواهیم کرد.
سوال: اگر دستگاه به محض رسیدن به من به درستی کار نکند چه می شود.چه خواهید کرد؟
پاسخ: ما به شما اطمینان می دهیم که دستگاه به محض رسیدن به شما کار خواهد کرد.اگر نگرانی از این قبیل دارید، ما خوشحال خواهیم شد که با همکاری با شما از طریق تماس تصویری، ارسال قطعات جایگزین در صورت نیاز، یا حتی رفتن به محل خود برای بازرسی، به شما کمک کنیم.
سوال: آیا استفاده از آن آسان است؟
پاسخ: بله، استفاده از آن بسیار آسان است.ما یک کتابچه راهنمای انگلیسی برای این کار همراه با یک فیلم آموزشی ارائه خواهیم کرد.اگر به کمک بیشتری نیاز دارید، می توانید با ما تماس بگیرید تا بتوانیم به صورت آنلاین به شما کمک کنیم.
سوال: YAMAHA YSM20R برای چه محصولی می تواند استفاده کند؟
پاسخ: YAMAHA YSM20R را می توان برای تمام محصولات SMT استفاده کرد، زیرا این یک دستگاه انتخاب و مکان چند منظوره است، می تواند قطعات 01005 تا 100 میلی متر را نصب کند، بنابراین چه LED یا محصولات با دقت بالا را نصب کنید، YAMAHA YSM20R بهترین انتخاب شما خواهد بود. .
اگر نمی توانید اطلاعات مورد نظر خود را پیدا کنید، با ما تماس بگیرید تا بتوانیم به شما کمک کنیم.
با CNSMT، مطمئناً در مورد نیازهای SMT خود در دستان خوبی هستید.
