جیگ کالیبراسیون فیدر FUJI CP6 CP7، ابزار کالیبراسیون SMT FEEDER

توضیحات محصول

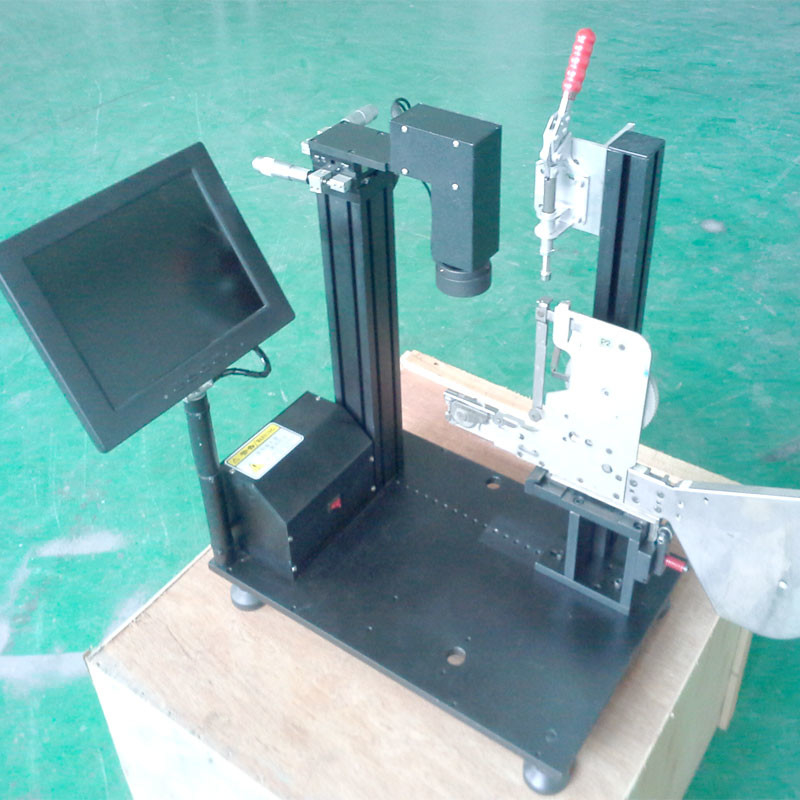

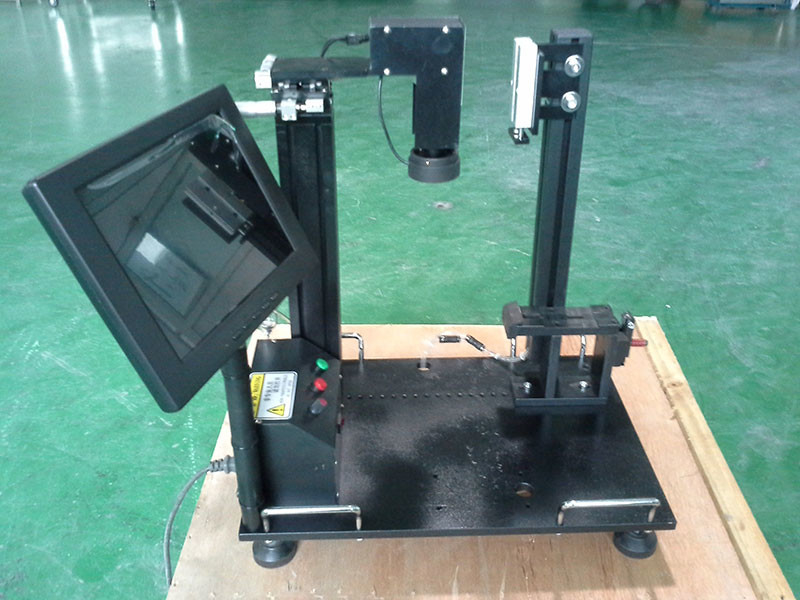

کالیبراتور FUJI CP6 FEEDER
1. ساختار کل دستگاه ساده شده است، عملیات ساده است و عملکرد بهینه شده است.و از چرخ دنده های با دقت بالا برای اطمینان از ثبات موقعیت و بهبود کارایی کار استفاده کنید.

2. تست دقت.موقعیت بازیابی، ارتفاع و ارتفاع میله فشار همگی می توانند با دقت اندازه گیری شوند.می تواند وضعیت کیفیت را بهتر درک کند.

3. استفاده از صفحه نمایش LED رنگی، نورپردازی LED، دوربین CCD با بزرگنمایی 50 برابر، ساختار را فشرده تر و زیباتر می کند.به طور موثر خستگی چشم را کاهش داده و کیفیت کار را بهبود می بخشد.

4. کار با آن آسان است، و می تواند ماشین قرار دادن را شبیه سازی کند، به طور خودکار و به طور مداوم موقعیت برداشت را مشاهده کند، می تواند کیفیت اجرای مداوم FEEDER را با وضوح بیشتری درک کند، تا به طور موثرتری نرخ پرتاب را کنترل کند.

توابع و ویژگی ها:
1. تنظیم محور XYZ.
2. دوربین محور که می تواند به طور مستقیم تنظیم شود.
3. داخلی منبع تغذیه 220 ولت DC.
4. مکان نما متقاطع با مقیاس.
5. عملکرد خودکار و مرحله ای.
6. صفحه نمایش LED;
7. فیدر کنترل فیدر.
8. کمربند کنترل فیدر 8 * 2 میلی متر / 12 * 4 میلی متر / 16 * 8 میلی متر و 24 * 8 میلی متر.

هدف: از ابزار کالیبراسیون FEEDER برای کالیبره کردن مدل FEEDER استفاده می شود

2. مشخصات محصول

2-1.پارامترهای اصلی تجهیزات:

2-1-1.برق ورودی: AC220V (50HZ)

2-1-2.توان نامی: 45 وات

2-1-3.فشار هوای تجهیزات تامین: 0.5MPa (=5bar)

2-1-4.ابعاد کلی (اندازه بدن): طول×عرض×ارتفاع=450mm×300mm×540mm

2-1-5.وزن تجهیزات (بدون احتساب مانیتور): 28 کیلوگرم

2-1-6.حرکت قابل تنظیم قسمت انتقال:
جهت X: 0.5±37 میلی متر
جهت Y: 0.5±37 میلی متر

2-2.پارامترهای مؤلفه:
2-2-1.دوربین CCD:

داده های شاخص پارامتر
رنگ
اندازه CCD 1/4 اینچ
رزولوشن 400TVL
سیستم سیگنال PAL
حداقل روشنایی (F1.2) ≤1.5Lux
رابط لنز C/CS
ولتاژ کاری 12 ولت DC
دمای کار -10℃~~50℃
رطوبت محیط کار: 40٪ تا 95٪، فشار اتمسفر: 86Kpa ~ 106 Kpa

2-2-2.لنز ذره بین:

لنز دور مرکزی، فاصله قابل تنظیم 10 میلی متر --- 800 میلی متر

2-2-3.نمایشگر کریستال مایع رنگی:
منبع تغذیه: AC: 180 × 250 ولت 50 هرتز
مصرف برق: 15 وات
ورودی ویدیو: 0.7 × 1.4Vpp، 75Ω
ساختار کیس: کیس پلاستیکی، پنل LCD
رنگ: مشکی
تعریف مرکز افقی: ≥800TVL
ابعاد: 300 (W) × 300 (H) × 100 (D)
وزن: 38 کیلوگرم

2-2-4.چراغ کار:
ولتاژ کاری: 12 ولت DC
توان مصرفی نامی: 10 وات
2-3.شرایط محیط کار:
دما: ℃ 10 تا 35 ℃
رطوبت: زیر 50٪ (35 درجه سانتیگراد) زیر 90٪ (20 درجه سانتیگراد)
محیط اطراف: نباید گاز خورنده وجود داشته باشد.

3. نحوه استفاده از محصول
3-1.آماده سازی قبل از بازرسی
* لطفاً مانیتور را نصب کرده و به منبع تغذیه 220 ولت وصل کنید.از یک کابل سیگنال ویدیویی برای اتصال ترمینال خروجی CCD به رابط ورودی سیگنال ویدیویی مانیتور استفاده کنید.
* کابل دوشاخه DC را به جک ورودی برق دوربین CCD وصل کنید.
* منبع تغذیه جعبه کنترل برق را به منبع تغذیه 220 ولت وصل کنید.
* ابتدا سوئیچ پشت جعبه کنترل برق و کلید پاور نمایشگر را روشن کنید.در این زمان، یک مکان نما در مقیاس متقاطع روی نمایشگر نمایش داده می شود.اگر نمایش داده نشد، لطفاً بررسی کنید که آیا منبع تغذیه و سیم سیگنال صحیح هستند یا خیر.روشنایی و کنتراست نمایشگر را تا زمانی که صفحه نمایش روشن شود تنظیم کنید.
* خط کش کالیبراسیون را روی یک فیدر با بهترین نرخ قرارگیری در تولید نصب کنید، فیدر را روی سکوی قرارگیری نصب کنید و آن را تعمیر کنید.
* دکمه چرخه/توقف: دکمه چرخه/توقف را یک بار فشار دهید و موتور فیدر را یک قدم به جلو می برد.به فشار دادن دکمه Cycle/Stop ادامه دهید و دستگاه به طور خودکار موتور را به سمت جلو هدایت می کند تا زمانی که دکمه آزاد شود.
* کلید خودکار/دستی: یک بار کلید خودکار/دستی را فشار دهید، چراغ نمایشگر روشن است، یک بار کلید چرخه/توقف را فشار دهید تا موتور به طور مداوم فیدر را به جلو هدایت کند.دوباره کلید چرخه/توقف را فشار دهید، موتور درایو مکث خواهد کرد.
* کلید کنترل سرعت: سوئیچ کنترل سرعت را تنظیم کنید و سرعت حرکت موتور بر این اساس تغییر می کند.
3-2.روش اندازه گیری
دستگیره های تنظیم را در جهت های X، Y و Z بچرخانید تا مکان نما متقاطع در نمایشگر را به مرکز موقعیت مکش فیدر استاندارد حرکت دهید و آن را با مرکز مکان نما مقیاس متقاطع مطابقت دهید.از مکان‌نمای مقیاس متقاطع به‌عنوان مرجع برای تعیین موقعیت فاصله تغذیه فیدر کالیبره‌شده استفاده کنید.
3-3.تنظیم فیدر
در صورت لزوم، تنظیمات زیر را انجام دهید.
(1) تنظیم موقعیت فاصله در جهت X

(2) تایید کنید

① موقعیت فاصله را تأیید کنید

② تایید موقعیت شاتر

3-3-1.تنظیم موقعیت فاصله در جهت X

(1) ابتدا از فیدر استاندارد برای تعیین موقعیت صحیح فاصله تغذیه استفاده کنید.
(2) خط کش کالیبراسیون را روی فیدر که باید تنظیم شود نصب کنید.
نکته: خط کش کالیبراسیون باید از موقعیتی در حدود 30 میلی متر دورتر از سوراخ جلو اندازه گیری شود.
(3) لطفاً پوشش انتهایی فیدر را که باید تنظیم شود (همانطور که در شکل 1 نشان داده شده است) بردارید و سپس آن را روی پایه فیدر نصب کنید.
(4) پیچ ثابت چرخ دنده حلزونی را کمی باز کنید.
(5) شفت موتور را بچرخانید، دستگاه ضد چرخش را روی شفت به موقعیت کارت بدنه ببندید و آن را با انگشتان خود فشار دهید.در این زمان، شفت موتور حرکت نمی کند.
میله چرخ دنده حلزونی را بچرخانید و تنظیم کنید، چرخ دنده حلزونی چرخ دنده بزرگ را به حرکت در می آورد تا موقعیت تغذیه را در موقعیت صحیح تنظیم کند، به طوری که موقعیت فاصله خط کش اصلاح تنظیم شود.
سوراخ را با مرکز مکان نما متقاطع در صفحه نمایش تراز کنید و سپس پیچ ثابت چرخ دنده حلزونی را ببندید.
(6) دو بار فیدر را بارگیری و تخلیه کنید، تأیید کنید که موقعیت فاصله تغییر نکرده است.
(7) دکمه رو به جلو روی فیدر را چندین بار فشار دهید تا مطمئن شوید که موقعیت تغذیه صحیح است یا خیر.

3-3-2.تایید
(1) موقعیت فاصله را تأیید کنید
پس از تنظیم، موقعیت فاصله را روی بدنه فیکسچر تأیید کنید، اگر موقعیت کج است، لطفاً آن را دوباره تنظیم کنید.
توجه: هنگام تأیید موقعیت فاصله، لطفاً کلید "اینچ" را فشار دهید و موقعیت را برای تأیید انتخاب کنید.علاوه بر این، فیدر نوار را 3 بار بارگیری و تخلیه کنید.
مکان را مکرراً تأیید کنید.
(2) موقعیت شاتر را تأیید کنید
روی پایه فیدر، مرکز شاتر را در جهت X تایید کنید
اینکه آیا قلب در مرکز مکان نما متقاطع در میکروسکوپ قرار دارد یا خیر.
اگر موقعیت خیلی کج است، محافظ بالایی را تعویض کنید.

4. تعمیر و نگهداری
4-1.بازرسی روزانه

(1) لطفا سطح تماس فیدر و پایه فیدر را برای برجستگی ها و اجسام خارجی (کثیفی و غیره) ناشی از برخورد بررسی کنید.

(2) لطفاً از چشمان خود استفاده کنید تا بررسی کنید که آیا خط کش اصلاح خم شده است یا خیر، و بررسی کنید که آیا سوراخ گزش چرخ دنده ساییده شده است یا خیر.

(3) ابزار کالیبراسیون فیدر باید تمیز نگه داشته شود.در هنگام اشکال زدایی فیدر را با بدنه دستگاه برخورد نکنید.پس از هر بار استفاده، سطح باید پاک شود.پایه فیدر باید با مقدار مناسبی روغن روان کننده اضافه شود.پس از استفاده از خط کش کالیبراسیون، باید از یکپارچگی آن اطمینان حاصل شود تا از تغییر شکل جلوگیری شود و بر دقت تأثیر بگذارد.

(4) پس از استفاده از کالیبراتور، اگر برای مدت طولانی از آن استفاده نمی کنید، لطفاً پوشش لنز ذره بین را بپوشانید تا از کثیف شدن و آسیب دیدن لنز جلوگیری شود.
