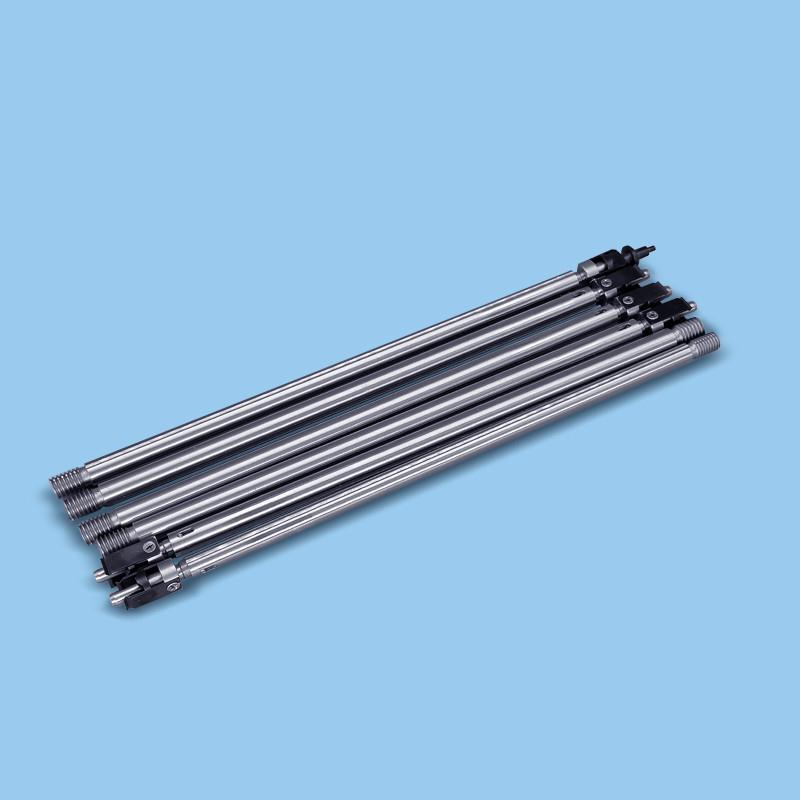

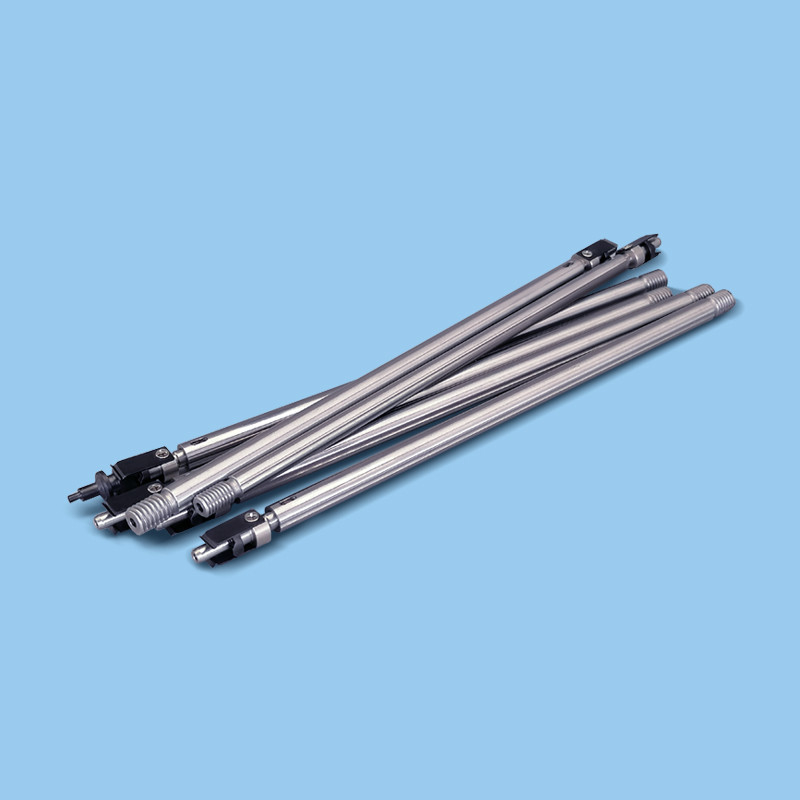

یاماها Yv100 نازل شفت XJS 6 Spline Shaft 6 میلی متری پوشش DIC

یاماها Yv100 Nozzle Shaft XJS 6 Spline Shaft 6mm DIC Coating

شفت نازل یاماها XJS 6 سر دستگاه اسپلاین دقت شفت ضمانت تولید منبع

CNSMT یکی از بزرگترین تولید کنندگان نازل و شفت نازل smt یاماها در چین است، ما تمام مدل های نازل و شفت دستگاه انتخاب و جاسازی smt را تولید می کنیم، شامل نازل yamaha yv100، نازل yamaha yg200، yamaha yg12 ys12 ys10 ysmysm10ys24 شفت، نازل سامسونگ، نازل پاناسونیک، نازل فوجی، نازل جوکی،،،

تکنیک پس زمینه:

Mounter که به عنوان "mounter" یا "Sarface mount system" نیز شناخته می شود، در خط تولید، پس از دیسپنسر یا چاپگر صفحه پیکربندی می شود و اجزای نصب سطحی با حرکت دادن سر قرار دادن دستگاه A بر روی پد PCB به دقت قرار می گیرند.

هنگامی که دستگاه قرارگیری موجود در حال استفاده است، ناخالصی های بی مورد مانند بقایای مواد اولیه و گرد و غبار باعث تداخل زیادی در قرارگیری برد مدار تراشه می شود و عملکرد محصول را به شدت تحت تاثیر قرار می دهد.

عناصر تحقق فنی:

با توجه به کاستی های فوق الذکر در هنر قبلی، هدف از اختراع حاضر ارائه ساختار میله نازل دستگاه جاسازی است که برای حل ناخالصی های بی مورد مانند باقیمانده مواد اولیه و گرد و غبار در هنگام قرارگیری موجود استفاده می شود. ماشین در هنر قبلی در حال استفاده است.

تداخل زیادی در کار وصله برد مدار پچ ایجاد می کند و عملکرد محصول را به طور جدی تحت تأثیر قرار می دهد.

به منظور دستیابی به اهداف فوق و سایر اهداف مرتبط، اختراع حاضر ساختار میله نازل یک پایه تراشه شامل: میله نازل، صندلی میله نازل و مکانیزم حذف گرد و غبار را ارائه می دهد و میله نازل بر روی صندلی میله نازل ثابت می شود. ، مکانیسم حذف گرد و غبار در کنار نشیمنگاه میله نازل مکش چیده شده است.

مکانیسم حذف گرد و غبار شامل یک صندلی کشویی است.صندلی کشویی روی سطح جانبی نشیمنگاه میله نازل مکنده چیده شده است و می تواند آزادانه به بالا و پایین بلغزد.داخل صندلی کشویی با یک لوله دمنده ارائه شده است و سطح انتهایی بالای صندلی کشویی ارائه شده است. یک شیر برقی وجود دارد، پایین شیر برقی به لوله دمنده و قسمت بالایی کشویی متصل است. صندلی مجهز به دستگاه ذخیره گاز است.دستگاه ذخیره گاز از طریق زانویی به شیر برقی متصل می شود.

موقعیت نازل مکش در پایین میله نازل با موقعیت نازل مکش مطابقت دارد.یک طرف سر دمنده به میله متحرک متصل است و قسمت پایینی صندلی کشویی با یک میله ثابت ارائه شده است.میله ثابت و میله متحرک توسط مکانیزم لولا به هم متصل شده اند و نشیمنگاه کشویی از سطح جانبی نشیمنگاه میله نازل دور است.یک سیلندر هوا در زیر چیده شده است و میله تلسکوپی روی سیلندر هوا از طریق یک میله اتصال به میله متحرک متصل می شود.

با اتخاذ این راه حل فنی: هنگامی که میله نازل مکنده قطعات الکترونیکی را جذب می کند، صندلی کشویی به سمت پایین می لغزد به طوری که سر دمنده و نازل مکش زیر میله نازل مکش در یک سطح قرار می گیرند و سپس سیلندر کشیده می شود و میله تلسکوپی سیلندر توسط میله اتصال هدایت می شود. میله متحرک حول مکانیزم لولا متصل به میله ثابت می چرخد.

میله متحرک سر دمنده را به حرکت در می آورد.تحت عمل شلنگ، سر دمنده زاویه خود را تغییر می دهد.سوراخ های دمنده روی سر دمنده مربوط به قطعات الکترونیکی جذب شده توسط میله نازل است.شیر برقی باز می شود و گاز از طریق لوله دمنده از دستگاه ذخیره گاز وارد سر دمنده می شود.

هد دمنده روی سطح قطعه الکترونیکی می دمد تا گرد و غبار و ناخالصی های سطح قطعه الکترونیکی را از بین ببرد.سپس سیلندر و صندلی کشویی تنظیم مجدد می شوند.هنگامی که میله نازل مکنده قطعه الکترونیکی را حرکت می دهد هنگامی که تسمه نقاله بالای برد الکترونیکی است، صندلی میله نازل مکنده از حرکت می ایستد و صندلی کشویی به سمت پایین می لغزد.

سر دمنده از طریق عمل سیلندر هوا، شاتون و میله متحرک، مستقیماً رو به موقعیتی است که برد الکترونیکی نصب می شود و سپس شیر برقی باز می شود.گاز از طریق لوله دمنده از دستگاه ذخیره گاز وارد سر دمنده می شود.هد دمنده روی سطح برد الکترونیکی می دمد تا گرد و غبار و ناخالصی های سطح برد الکترونیک را از بین ببرد.

سپس سیلندر و صندلی کشویی ریست می شوند و میله نازل قطعات الکترونیکی را به برد الکترونیکی متصل می کند.برتر.

در تجسمی از اختراع حاضر، یک شیار کشویی در سطح جانبی نشیمنگاه میله نازل مکنده متصل به صندلی کشویی، و یک ریل کشویی در سطح جانبی ارائه شده است که صندلی کشویی و نشیمنگاه میله نازل مکنده را به هم متصل می کند.ناودان ها مطابقت دارند.

با اتخاذ این راه حل فنی: صندلی کشویی و نشیمنگاه میله نازل از طریق یک ریل کشویی و یک شیار کشویی به هم متصل می شوند که باعث بهبود پایداری اتصال بین صندلی کشویی و صندلی میله نازل می شود و صندلی کشویی روی سطح را تسهیل می کند. از صندلی میله نازل انگشت خود را به بالا و پایین بکشید.

در تجسمی از اختراع حاضر، هر دو طرف نشیمنگاه میله نازل مکنده و نشیمنگاه کشویی توسط سیلندرهای تلسکوپی هیدرولیک به هم متصل می شوند.

با اتخاذ این راه حل فنی: صندلی کشویی کنترل می شود تا از طریق امتداد و انقباض سیلندر تلسکوپی هیدرولیک روی سطح صندلی میله نازل بلغزد، که دقت حرکت صندلی کشویی را بهبود می بخشد و کنترل را تسهیل می کند.

در تجسمی از اختراع حاضر، یک ورودی هوا در وسط سطح انتهایی بالایی دستگاه ذخیره‌سازی هوا ارائه می‌شود و دستگاه ذخیره‌سازی هوا از طریق ورودی هوا به مخزن گاز پرفشار متصل می‌شود.

با اتخاذ این طرح فنی: گاز پرفشار ابتدا از طریق ورودی هوا وارد دستگاه ذخیره‌سازی گاز می‌شود و سپس از طریق دستگاه ذخیره‌سازی گاز وارد لوله دمنده می‌شود و از ثابت بودن فشار هوا در هر لوله دمنده اطمینان حاصل می‌کند و گرد و غبار را بهبود می‌بخشد. کیفیت حذف مکانیسم حذف گرد و غبار

در تجسمی از اختراع حاضر، تعداد زیادی میله نازل بر روی صندلی میله نازل ارائه شده است و تعداد سرهای دمنده با تعداد میله های نازل مطابقت دارد.

با اتخاذ این راه حل فنی: هر نازل روی میله نازل مربوط به یک سر دمنده است که کارایی و کیفیت حذف گرد و غبار را بهبود می بخشد.

در تجسمی از اختراع حاضر، سه سیلندر وجود دارد که به طور مساوی روی سطح صندلی کشویی توزیع شده اند.

همانطور که در بالا ذکر شد، ساختار میله نازل دستگاه قرارگیری اختراع حاضر دارای اثرات مفید زیر است:

در مدل کاربردی، یک مکانیسم حذف گرد و غبار در یک طرف صندلی میله نازل مکش چیده شده است.

با تغییر زاویه دمنده، جریان هوا به سطح قطعه الکترونیکی دمیده می شود که میله نازل مکش قطعه الکترونیکی را جذب می کند و گرد و غبار روی سطح قطعه الکترونیکی از بین می رود.

در حین نصب، جریان هوا به سطح برد الکترونیکی دمیده می شود تا گرد و غبار روی برد الکترونیکی از بین برود، تا اطمینان حاصل شود که قطعات الکترونیکی و برد الکترونیکی هنگام نصب قطعات الکترونیکی عاری از گرد و غبار و ناخالصی هستند، که به طور موثر باعث بهبود عملکرد می شود. کیفیت کار نصب قطعات الکترونیکی و مکانیسم حذف گرد و غبار دارای راندمان حذف گرد و غبار بالا، ساختار دستگاه ساده و عملکرد آسان است.

شرح نقشه ها

شکل 1 یک نمودار شماتیک از نمای جلوی ساختار میله نازل یک نصب کننده تراشه را در تجسمی از اختراع حاضر نشان می دهد.

شکل 2 یک نمودار شماتیک از نمای سمت راست ساختار میله نازل دستگاه قرار دادن در تجسم اختراع حاضر را نشان می دهد.

شکل 3 یک نمودار شماتیک از ساختار داخلی یک ساختار میله مکنده یک نصب کننده در تجسم مدل کاربردی در نمای راست نشان می دهد.

شکل 4 یک نمودار شماتیک است که ساختار داخلی مکانیسم حذف گرد و غبار ساختار میله نازل دستگاه قرارگیری را در تجسم اختراع حاضر نشان می دهد.

در میان آنها، 1. میله نازل;2. صندلی میله نازل;3. سیلندر تلسکوپی هیدرولیک;4. صندلی کشویی;5. چاله;6. دستگاه ذخیره سازی هوا;7. سیلندر;8. شاتون;9. بندر ورودی هوا.10، آرنج؛11، ریل کشویی;12، میله ثابت؛13، میله متحرک؛14، دمیدن سر;15، شیر برقی؛16، شیلنگ;17، دمیدن لوله.

راه های تفصیلی

نمونه های خاص زیر اجرای اختراع حاضر را نشان می دهد.کسانی که با این فناوری آشنا هستند به راحتی می توانند مزایای و اثرات دیگر اختراع حاضر را از مطالب بیان شده در این مشخصات درک کنند.

لطفاً به شکل 1 تا شکل 4 مراجعه کنید. لازم به ذکر است که ساختار، نسبت، اندازه و غیره نشان داده شده در نقشه های همراه در این مشخصات فقط برای مطابقت با محتوای افشا شده در مشخصات برای درک و خواندن افراد آشنا استفاده می شود. با این فناوری، و برای محدود کردن اجرای این مدل کاربردی در نظر گرفته نشده است.

بنابراین هیچ اهمیت فنی ندارد.هر گونه اصلاح ساختاری، تغییر رابطه متناسب، یا تنظیم اندازه باید همچنان در محدوده محتوای فنی افشا شده توسط مدل کاربردی باشد.

در عین حال، عباراتی مانند "بالا"، "پایین"، "چپ"، "راست"، "وسط" و "یک" ذکر شده در این مشخصات فقط برای سهولت در توضیح است و برای محدود کردن متن استفاده نمی شود. .محدوده مدل مطلوب قابل اجرا، تغییر یا تعدیل رابطه نسبی آن، بدون تغییرات اساسی در محتوای فنی، نیز به عنوان محدوده اجرای مدل مطلوب تلقی می شود.

با مراجعه به شکل

1، اختراع حاضر ساختار میله نازل یک نصب کننده تراشه شامل: میله نازل 1، صندلی میله نازل 2 و مکانیزم حذف گرد و غبار را ارائه می دهد.میله نازل 1 روی صندلی میله نازل 2 ثابت می شود. مکانیسم حذف گرد و غبار در کنار صندلی میله نازل مکش 2 مرتب شده است. مکانیسم حذف گرد و غبار شامل یک صندلی کشویی 4 است که روی سطح یک طرف چیده شده است. نشیمنگاه میله نازل 2 و آزادانه بالا و پایین می لغزد.داخل صندلی کشویی 4 با یک لوله دمنده 17 ارائه شده است، سطح انتهایی صندلی کشویی 4 با یک شیر برقی 15 ارائه شده است، پایین شیر برقی 15 با یک لوله دمنده 17 و قسمت بالایی متصل می شود. سمت صندلی کشویی 4 با یک دستگاه ذخیره گاز 6 ارائه شده است که از طریق یک زانویی 10 به شیر برقی 15 وصل می شود و دم می کند پایین نای 17 از طریق شیلنگ 16 به سر دمنده 14 وصل می شود. موقعیت سر دمنده 14 مربوط به موقعیت نازل مکش در پایین میله نازل 1 است. یک طرف سر دمنده 14 به یک میله متحرک 13 متصل است و پایین صندلی کشویی 4 با یک میله ثابت ارائه شده است. 12. میله ثابت 12 و میله متحرک 13 توسط مکانیزم لولا به هم متصل می شوند.یک سیلندر هوا 7 در زیر سطح جانبی صندلی کشویی 4 به دور از نشیمنگاه میله نازل 2 ارائه شده است و میله تلسکوپی روی سیلندر هوا 7 از طریق میله اتصال 8 به میله متحرک 13 متصل می شود.

یک شیار کشویی 5 در سطح جانبی صندلی میله نازل 2 که با صندلی کشویی 4 متصل است، و یک ریل کشویی 11 در سطح جانبی صندلی کشویی 4 ارائه شده است که با صندلی میله نازل 2 و اسلاید متصل است. ریل 11 و شیار کشویی 5 ارائه شده است.همکاری کردن.

نشیمنگاه میله نازل مکش 2 و نشیمنگاه کشویی 4 توسط سیلندرهای تلسکوپی هیدرولیک 3 در هر دو طرف متصل می شوند.

یک ورودی هوا 9 در وسط سطح انتهایی بالایی دستگاه ذخیره هوا 6 ارائه شده است و دستگاه ذخیره هوا 6 از طریق ورودی هوا 9 به مخزن گاز پرفشار متصل می شود.

تعداد زیادی میله نازل مکش 1 روی نشیمنگاه میله نازل مکش 2 ارائه شده است و تعداد سرهای دمنده 14 با تعداد میله های نازل مکش 1 مطابقت دارد.

سه سیلندر 7 وجود دارد که به طور مساوی روی سطح صندلی کشویی 4 توزیع شده است.

به طور خلاصه، مدل کاربردی حاضر به مکانیزم حذف گرد و غبار در کنار صندلی میله نازل مکنده مجهز شده است.با تغییر زاویه سر دمنده، زمانی که میله نازل مکنده قطعات الکترونیکی را جذب می کند، جریان هوا به سطح قطعات الکترونیکی دمیده می شود تا گرد و غبار روی سطح قطعات الکترونیکی حذف شود.،

هنگام نصب قطعات الکترونیکی، جریان هوا به سطح برد الکترونیکی دمیده می شود تا گرد و غبار روی برد الکترونیکی حذف شود، به طوری که هنگام نصب قطعات الکترونیکی، قطعات الکترونیکی و برد الکترونیکی عاری از گرد و غبار و ناخالصی باشند.

که به طور موثر نصب قطعات الکترونیکی را بهبود می بخشد کیفیت کار مکانیسم حذف گرد و غبار بالا است، راندمان حذف گرد و غبار مکانیسم حذف گرد و غبار بالا است، مکانیسم دستگاه ساده است و عملکرد ساده است.بنابراین، مدل مطلوب به طور موثر بر کاستی های مختلف در هنر قبلی غلبه می کند و از ارزش صنعتی بالایی برخوردار است.

تجسم های ذکر شده در بالا فقط به طور مثالی اصول و اثرات مدل کاربردی فعلی را نشان می دهد و برای محدود کردن مدل کاربردی فعلی استفاده نمی شود.هر کسی که با این فناوری آشنا باشد می‌تواند تجسم‌های فوق‌الذکر را بدون انحراف از روح و محدوده اختراع حاضر اصلاح یا تغییر دهد.

بنابراین، تمام اصلاحات یا تغییرات معادل انجام شده توسط افراد دارای دانش معمولی در زمینه فنی بدون انحراف از روح و ایده های فنی افشا شده توسط مدل کاربردی فعلی باید همچنان تحت پوشش ادعاهای مدل کاربردی حاضر قرار گیرد.
