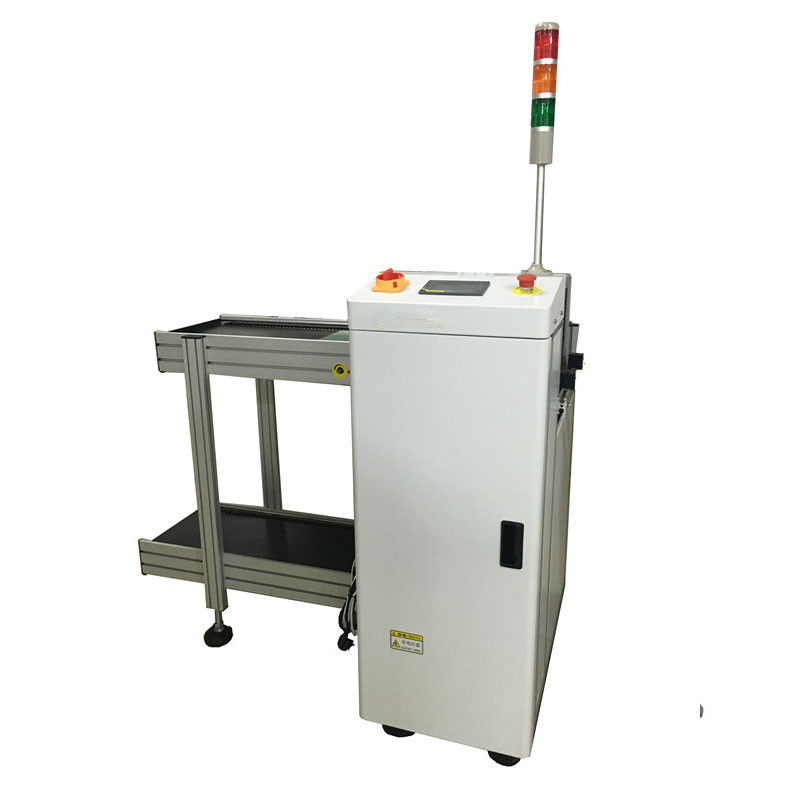

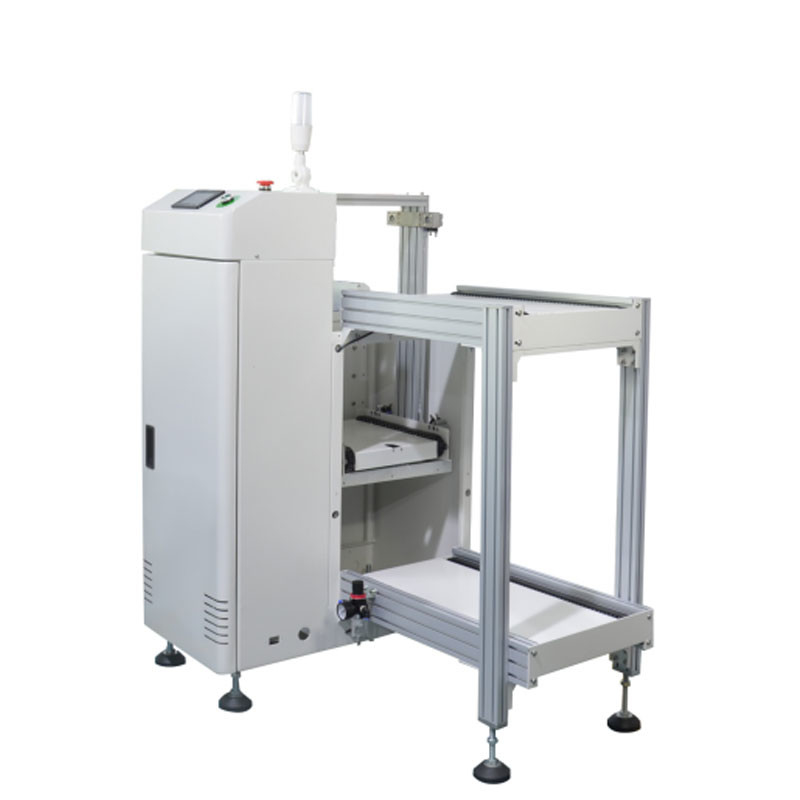

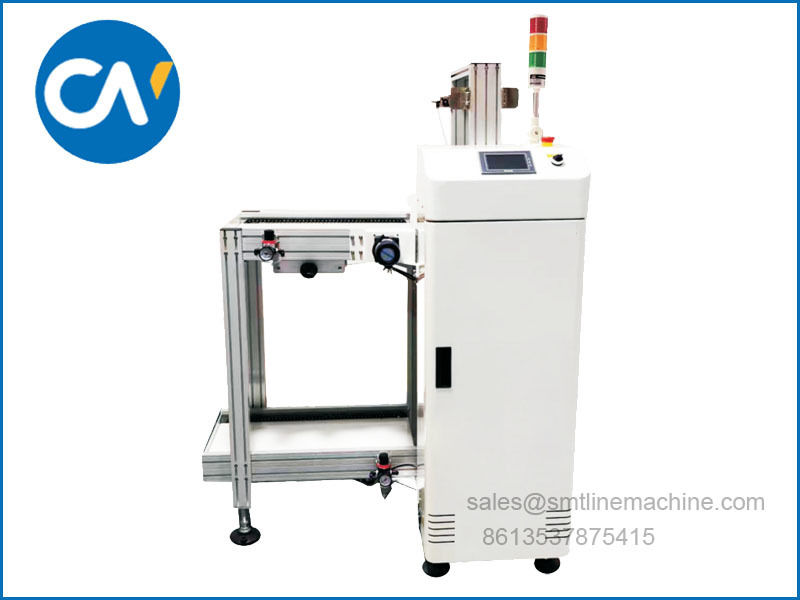

HNY-bl250nl هوشمند SMT PCB PCB Magazine Loader Machine نوع عادی
| زمان در هر چرخه بارگیری PCB | تقریبا 6 ثانیه |
| زمان تغییر مجله | تقریبا 20 ثانیه |
| منبع تغذیه و بار | 100-230 ولت AC (مشخص شده به مشتری) ، تک فاز ، حداکثر. 300va |
| فشار هوا و مصرف | 4-6 بار ، حداکثر. 10 لیتر در دقیقه |
| ارتفاع نقاله | 20 میلی متر 920 (یا مشتری مشخص شده) |
| جهت نقاله | چپ → راست یا راست → چپ (اختیاری) |
| دامنه ضخامت PCB | حداقل 0.4 میلی متر |
| ظرفیت مجله | نوار نقاله فوقانی: 1 ، نوار نقاله پایین: 1 (یا مشتری مشخص شده) |
| محدوده تنظیم مرحله | 1-4 مرحله (10 میلی متر در مرحله) |
مشخصات
| مدل | HNY-bl250nl | HNY-bl330nl | HNY-bl390nl | HNY-bl460nl |
| اندازه PCB (LXW) ~ (LXW) | (50x50) ~ (350x250) | (50x50) ~ (455x330) | (50x50) ~ (530x390) | (50x50) ~ (530x460) |
| اندازه دستگاه (LXWXH) | 1100x780x1300 | 1400x860x1300 | 1500x920x1300 | 1500x1120x1300 |
| اندازه مجله (LXWXH) | 355x320x565 | 460x400x565 | 535x460x570 | 535x530x570 |
| وزن | تقریباً .140 کیلوگرم | تقریباً 180 کیلوگرم | تقریباً .220 کیلوگرم | تقریباً .230 کیلوگرم |
لودرهای مجله CNSMT PCB - بارگیری دقیق برای خطوط SMT
CNSMT در ساخت لودرهای مجله PCB Highperformance/تخلیه کننده برای خطوط تولید SMT تخصص دارد. لودرهای ما با حداکثر سازگاری با عرض PCB طبقه بندی می شوند و از ادغام یکپارچه با اندازه پانل شما اطمینان می دهند:
مدل استاندارد: از PCB ها تا عرض 250 میلی متر پشتیبانی می کند (ایده آل برای اکثر تابلوهای جمع و جور).
مدل های متوسط/بزرگ: سازگار با عرض 330 میلی متر ، 390 میلی متر و 460 میلی متر ، پذیرایی از طرح های PCB بزرگتر یا با مأموریت.
ویژگی های کلیدی:
ساخت و ساز قوی: ریل ها و سنسورهای راهنمای دقیق برای کار با PCB صاف.
ظرفیت مجله انعطاف پذیر: سینی های قابل تنظیم برای تولید Highvolume یا Smallbatch.
ادغام SMEMA/RS232: ارتباط هماهنگ شده با دستگاه های SMT PickandPlace.
طراحی ضد تحریک: جداسازی قابل اعتماد حتی برای PCB های نازک یا انعطاف پذیر (ضخامت 0.4-5 میلی متر).
لودرهای ما برای عملکرد 24/7 با حداقل خرابی مهندسی شده اند ، شامل:
تنظیم خودکار برای تغییر سریع.
گزینه های Dualmagazine برای تغذیه مداوم.
هشدارهای خطای زمان واقعی (مجله خالی ، سوء استفاده).
برنامه ها:
بارگیری جلوی SMT برای Highspeed (Chip/SMD).
خط افت برای لحیم کاری موج.
چرا CNSMT؟
راه حل های قابل تنظیم برای اندازه های PCB غیرعادی.
خدمات پشتیبانی و نگهداری موضعی.
امروز با ما تماس بگیرید!
+86 13537875415
sales@smtlineequipment.com
www.smtlineequipment.com
بگذارید CNSMT راندمان خط SMT خود را بهینه کند - اکنون درخواست نقل قول یا مشاوره فنی کنید!
1 نام و انواع تجهیزات
لودر مجله PCB
SMT Loader / SMT PCB Loader
لودر PCB راست
PCB Auto Loader / Unloader
دستگاه تغذیه PCB
مجله لودر
2. اجزای کلیدی
مجله (سینی/کاست PCB) - PCB های انباشته شده را در اختیار دارد
مکانیسم بلند کردن - ارتفاع مجله را تنظیم می کند
کمربند نوار نقاله - PCB را به مرحله بعدی منتقل می کند
سنسورها - تشخیص نوری/مکانیکی
ریل های راهنما - تراز دقیق را تضمین می کند
3 مشخصات فنی
دامنه اندازه PCB (به عنوان مثال ، 50 × 50 میلی متر تا 400 میلی متر 400 میلی متر)
ضخامت هیئت مدیره (به عنوان مثال ، 0.4mm -5mm)
ظرفیت مجله (به عنوان مثال ، 50-200 PCB)
سرعت بارگیری (UPH - واحدها در ساعت)
دقت موقعیت یابی (به عنوان مثال ، 0.2 میلی متر ±)
نیاز و فشار هوا
4. ویژگی ها و توابع
تشخیص خودکار PCB (هشدار صفحه گمشده)
سوئیچینگ Dualmagazine (تغذیه مداوم)
طراحی ضد جاسوسی
سازگاری چندتایی
ارتباطات SMEMA (ادغام خط SMT)
هشدارهای خطا (مجله خالی ، سوء استفاده)
5. شرایط صنعت و برنامه
تجهیزات جلوی SMT
خط مونتاژ PCB
تولید Highmix ، Lowvolume (HMLV)
سازگاری لحیم موج (برای خطوط شیب)
تولید کننده لودر مجله PCB
SMT Auto Loader Datasheet PDF
نقل قول قیمت دستگاه تغذیه PCB
راهنمای عیب یابی لودر PCB
