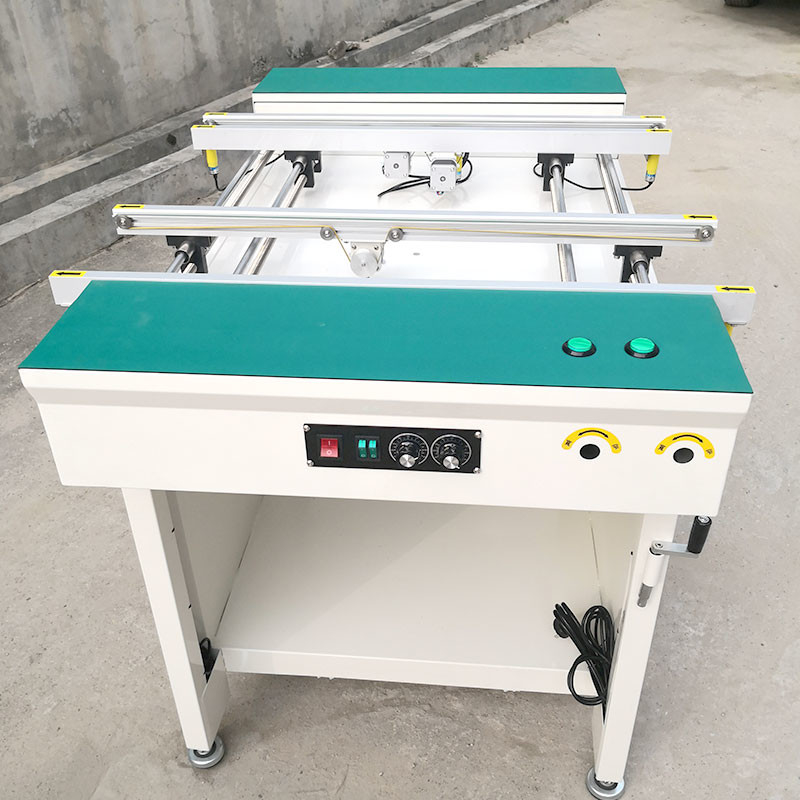

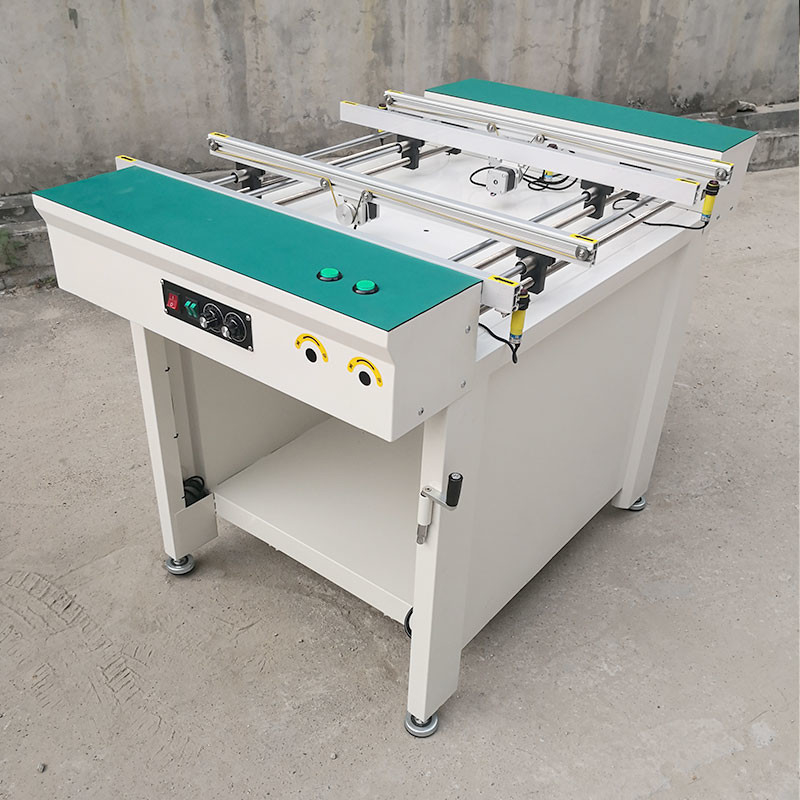

تست بازرسی تسمه نقاله مدار چاپی 600 میلی متری دو مسیر اتصال 220 ولت 50 هرتز
نوار نقاله اتصال مسیر دوگانه PCB، نوار نقاله دو مسیره SMT
مشخصات ازاسنوار نقاله دو مسیره MT
1. ویژگی ها
این محصول از جنس ورق فولادی و جوشکاری شده توسط ورق فلزی، رویه آن بصورت الکترواستاتیک اسپری و پخته شده و رنگ آن سفید کامپیوتری می باشد.
این به طور گسترده ای در انتقال برد PCB، بازرسی، آزمایش، اتصال بافر و سایر عملکردها در خط تولید استفاده می شود.
این یکی از دستگاه های اصلی برای اتصال و بافر بین دو دستگاه است
این می تواند دو دستگاه را به صورت جداگانه به هم متصل کند، همچنین می تواند در بخش یا گروه استفاده شود و همچنین می تواند بردهای PCB مشخصات مشخص شده در پارامترهای فنی را پردازش کند.
2. پارامترهای فنی
(1) طول ریل: 600 میلی متر (با توجه به نیاز مشتری قابل تنظیم است)
(2) محدوده عرض ریل: 50MM---350MM
(3) ارتفاع سطح کمربند از زمین: 900mm±50mm
(4) سمت تثبیت ریل راهنما: تثبیت جلو و عقب اختیاری است
(5) جهت انتقال PCB: چپ-راست راست-چپ، اختیاری
(6) سرعت تغذیه: 0M/min---4M/min، قابل تنظیم
(7) طول کشیده در هر دو انتهای ریل راهنما (100 میلی متر)
(8) منبع تغذیه کار: 220 ولت، 50 هرتز
(9) مصرف برق: حدود 15 وات
(10) وزن تقریبی تجهیزات: 65 کیلوگرم
(11) اندازه ظاهری: 600MM*700MM*900MM±50MM
سه، تابع اصلی
ایستگاه داک دارای رابط سیگنال SMEMA است.
می توان آن را به دستگاه های بالا و پایین متصل کرد.هنگامی که هیچ بردی در ایستگاه اتصال وجود ندارد، به دستگاه جلویی سیگنال نیاز به برد می دهد.هنگامی که برد به موقعیت حسگر نور جلو یا انتهای آن می رسد و دستگاه عقب به طور موقت نمی رسد هنگامی که به تخته نیاز است، تسمه کار نمی کند و هر دو به سنسورهای فوتوالکتریک مجهز هستند.در این زمان سیگنال برد به دستگاه عقب داده می شود و هنگامی که دستگاه عقب نیاز به برد دارد، تسمه ایستگاه داک دوباره شروع به کار می کند و برد به دستگاه عقب عرضه می شود.اگر دستگاه عقب به طور موقت به برد نیاز نداشته باشد، برد PCB در ایستگاه داک منتظر است.در صورت وجود تخته در فضای پارکینگ، تجهیزات جلویی برای تعلیق کار کنترل می شود و هنگامی که فضای خالی در ایستگاه داک وجود دارد، تجهیزات جلویی می توانند به طور خودکار فعال شوند.
چهارم، اصل انتقال
(1) تسمه نقاله ایستگاه داک یک تسمه گرد گسترده ضد الکتریسیته ساکن است.تسمه های دو طرف ریل راهنما توسط همان موتور سرعت قابل تنظیم 15 وات از طریق یک چرخ دنده هدایت می شوند.استارت و توقف موتور توسط تابلوهای عرضه و تقاضای تجهیزات بالا و پایین علامت داده می شود.کنترل، اول، وسط و انتها همگی مجهز به حسگرهای فوتوالکتریک هستند که می توانند تشخیص دهند که آیا یک برد PCB روی ریل راهنما وجود دارد یا خیر.
(2) ریل راهنما به یک ریل راهنمای ثابت و یک ریل راهنمای متحرک تقسیم می شود.عرض ریل راهنمای متحرک توسط دو میله کشویی به هم قفل شده تنظیم می شود.
پنج، ویژگی های ماشین
(1) با توجه به نیاز مشتری توسط برد کنترل یا برنامه PLC کنترل می شود.
(2) سنسورهای فوتوالکتریک در هر دو انتهای سر، وسط و دم نصب می شوند.
(3) با رابط سیگنال IO.
(4) ریل راهنما را می توان 50 میلی متر --- 350 میلی متر تنظیم کرد.
(5) سرعت تغذیه را می توان با انتقال تنظیم کرد.
(6) ارتفاع کمربند از زمین قابل تنظیم است.
(7) ساختار قاب فولادی محکم و بادوام است و می تواند به صورت مکانیکی با صفحات اتصال تجهیزات بالا و پایین متصل شود.
(8) موقعیت توقف را می توان به دلخواه با حرکت دادن موقعیت سنسور نور تنظیم کرد.
