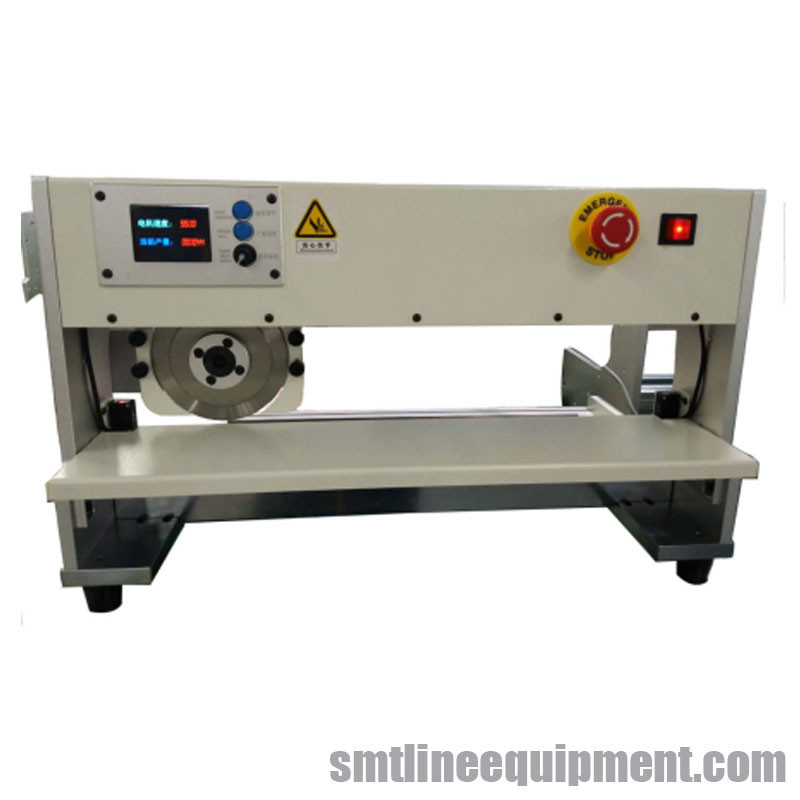

دستگاه برش PCB رومیزی اقتصادی PCB برش لیزری موتور پله ای رانده

دستگاه برش PCB رومیزی، برش PCB اقتصادی

این یک دستگاه برش PCB رومیزی اتوماتیک است، به طور گسترده برای کارخانه های smt استفاده می شد، ما قبلاً با کیفیت خوب و عمر پایدار به بسیاری از کشورها صادر کرده ایم. ما تولید کننده انواع دستگاه برش PCB با تیغه های برش pcb با کیفیت بالا هستیم. شما نیازی به نگرانی در مورد خراب شدن آن در هنگام برش برد PCB خود ندارید.

CNSMT در طراحی، تولید و فروش سری محصولات زیر تخصص دارد:

برش مدار چاپی، FPCکاترپرس گرم FPC، پرس داغ پالس، دستگاه جوش پالس، بستر آلومینیومکاتردستگاه، لیزرکاتر،

پانچ برشی FPC، جداکننده نوار نور، دستگاه برش PCB LED، دستگاه برش بستر آلومینیوم، برش شیار V، دستگاه جوشکاری پالس کابل، دستگاه دمای ثابت، ماشه PCB جمع شونده، PCB، قالب FPC، دستگاه جوش پرس داغ، دستگاه برش SMT PCB ،

توضیحات محصول


1. برش چاقویی یک برد PCB الکتریکی و بستر آلومینیومی استکاتربا یک چاقوی گرد بالا و یک تیغه مستقیم پایینی.هنگام تقسیم برد، PCB از طریق شیار V روی چاقوی پایینی ثابت می شود و چاقوی بالایی توسط سوئیچ پایی کنترل می شود تا جدا شدن برد مشخص شود.
2دستگاه برش pcb اتوماتیک iتوسط یک موتور پله ای هدایت می شود، که می تواند تخته های PCB بزرگ یا کوچک مختلف و بسترهای آلومینیومی را با شیارهای اولیه جدا کند.

3. حداکثر طول تقسیم بندی 400 میلی متر، 600 میلی متر، 900 میلی متر، 1200 میلی متر است، و همچنین می توان آن را فراتر از این محدوده اندازه سفارشی کرد.

4. حرکت حرکتی چاقوی دایره ای بالایی (یعنی طول صفحه) را می توان از پیش تنظیم کرد.

5. سرعت برش را می توان آزادانه بین 300MM/S و 500MM/S تغییر داد.

6. فاصله بین چاقوهای بالا و پایین را می توان به راحتی توسط دستگیره تنظیم کرد.
7. عملیات بی خطر است.روی چاقوی گرد یک تیغه محافظ تعبیه شده است که به دست آسیب نمی رساند.همچنین می توان آن را به یک دستگاه سنجش مادون قرمز (پرده نور ایمنی) مجهز کرد.هنگامی که یک دست انسان یا یک جسم خارجی وارد محل کار می شود، چاقو به طور خودکار برای محافظت از دستگاه و جلوگیری از صدمات کار متوقف می شود.

8. چاقوی دایره ای بالا و چاقوی مستقیم پایینی از مواد SKD-11 وارداتی از ژاپن ساخته شده است که سخت و مقاوم در برابر سایش است، طول عمر بالایی دارد و دارای استرس تقسیم صفحه کوچک برای جلوگیری از ترک خوردن اتصالات لحیم کاری است.
9. ضخامت PCB برش: 0.5MM-3.2MM.
10. ضخامت PCB باقی مانده در اسلات V: ضخامت تخته PC 1/3 استاندارد، MIN-0.2MM، MAX-0.8MM.11. حداقل عمق C شیار V 0.25MM است و بعد خارجی اضافه شده پس از جداسازی: 0.1MM-0.2MM است.

کتابچه عملیات

I. یادداشت ها:

* قبل از استفاده از دستگاه برش pcb اتوماتیکلطفاً این دفترچه راهنما را با دقت بخوانید و به شما کمک می کند تا به راحتی از آن استفاده کنید.

* تحت هیچ شرایطی محافظ اطراف تیغه را جدا نکنید تا خطری ایجاد نشود

* دستگاه فقط برای برد مدار با برش V از پیش تعیین شده طراحی شده است، از آن برای اهداف دیگر استفاده نکنید.

* هنگام کار با این دستگاه، لباس های خیلی گشاد نپوشید.موهای بلند باید بسته شوند تا از گره خوردن آن جلوگیری شود.

II.نام قطعات دستگاه (شکل 1 و 2 را ببینید):

1. دکمه تنظیم حالت صفحه

2. نشانگر قدرت و مبدا

3. دکمه سفر بشقاب

4. سوئیچ سرعت بالا/کم

5. سوئیچ توقف اضطراری

6. تیغه بالایی

7. محافظ تیغه بالایی

8. دستگیره تنظیم ارتفاع تیغه بالایی

9. صندلی تیغه بالایی

10. تیغه پایین

11. سینی بیرونی

12. محافظ تیغه پایین

13. پانل جانبی

14. پیچ دستگیره دستی

15. محدود کننده ارتفاع تیغه بالایی

III.شاخص های فنی:

حداکثر طول بشقاب: نامحدود

ضخامت صفحه: 0.2-5.0mm

سرعت تغذیه صفحه: 300-500 میلی متر در ثانیه

جنس تیغه: فولاد پرسرعت SK61D

دمای عملیاتی: 10-35 ℃ دمای ذخیره سازی: -20-50 ℃

منبع تغذیه: 230V110V,50HZ/60HZ,40W

اندازه: 650mm*340mm*430mm

وزن: 49 کیلوگرم

IV.آماده سازی قبل از نصب و استفاده از دستگاه

1. اشیاء موجود در جعبه بسته بندی، از جمله قطعات زیر را بررسی کنید: میزبان، دفترچه راهنما، سیم برق، کلید پدال و آچار شش ضلعی برای تنظیم.

2. کیسه بسته بندی دستگاه را بردارید، آن را روی میز کار جامد قرار دهید و گریس ضد زنگ را روی تیغه پاک کنید.

3. ماشین باید به طور قابل اطمینانی به زمین متصل شود تا از آسیب الکتریسیته ساکن به قطعات روی برد مدار جلوگیری شود.اگر زمین در پریز برق قابل اطمینان و مؤثر باشد، دستگاه پس از روشن شدن برق به طور قابل اعتمادی زمین می شود.

4. سینی بیرونی (11) را با دو پیچ ثابت به دستگاه ثابت کنید، ارتفاع قطعات روی برد مدار را برای تنظیم آن در ارتفاع مناسب تنظیم کنید و پیچ دستگیره سینی را به صورت دستی قفل کنید.

5. سوئیچ پدال را به سوکت مربوطه در پشت دستگاه وصل کنید تا مطمئن شوید که برق تغذیه قبل از روشن شدن صحیح است.

V. تنظیم ماشین:

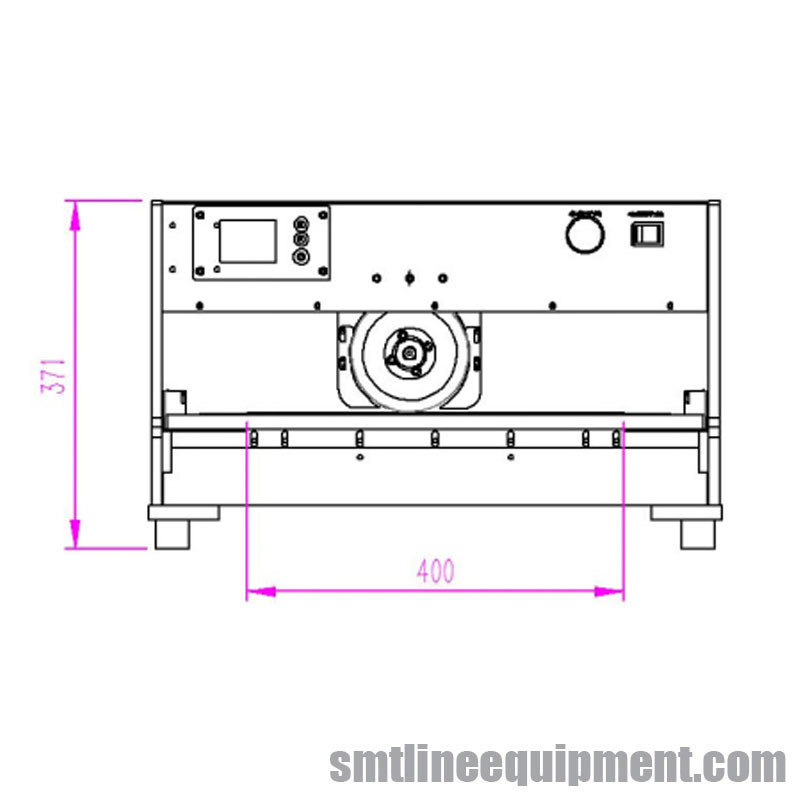

1. مطمئن شوید که قطعات روی برد مدار با بدنه و تیغه برخورد نخواهند کرد.برای ابعاد دستگاه به شکل 1 مراجعه کنید.ارتفاع قطعات روی برد مدار از محدوده تجاوز نمی کند.اگر قطعات روی برد مدار با تیغه برخورد کردند، با ما تماس بگیرید تا تیغه را پیش پردازش کنیم تا از برش قطعات جلوگیری شود.

2. با توجه به ضخامت برد مدار، ارتفاع تیغه بالایی را با تنظیم دستگیره تنظیم کنید.

VII.تعمیر و نگهداری روزانه دستگاه:

در طول استفاده از دستگاه، کار تعمیر و نگهداری بسیار ساده است.ماشین را تمیز نگه دارید و گریس ضد زنگ را روی تیغه های بالایی و پایینی به طور منظم رنگ کنید.برای اطمینان از دقت دستگاه، فردی مسئول عملیات و نگهداری تعیین کنید.آن را در دمای بالا یا پایین نگهداری نکنید (به بخش 3 مراجعه کنید).

هشتم.تعویض تیغه:

پس از استفاده طولانی مدت از دستگاه، اگر تیغه آسیب دیده است، پیچ دستگیره تنظیم (16) را باز کنید تا تیغه بالایی قدیمی آسیب دیده جدا شود.اگر تیغه پایینی آسیب دیده است، سینی داخلی (13) را بردارید، چهار پیچ تیغه پایینی را باز کنید تا تیغه پایینی قدیمی آسیب دیده جدا شود.

الف. دستورالعمل کنترل پنل:

1. سوئیچ سرعت بالا / پایین یک سوئیچ کنترل سرعت، شامل سرعت های آهسته و سریع است.قبل از استفاده آن را روی سرعت آهسته تنظیم کنید و زمانی که اپراتورها ماهر شدند آن را روی سرعت سریع تنظیم کنید تا از کیفیت صفحات اطمینان حاصل کنید.

2. سوئیچ حالت یک سوئیچ سیستم، از جمله حرکت پا یا نقطه است.در حالت حالت قبلی، چراغ نشانگر هنگامی که به مسیر از پیش تعیین شده نرسد، سوسو می‌زند و هشدار می‌دهد.زنگ هشدار را لغو کنید و کار را ادامه دهید.

3. توقف اضطراری دکمه توقف اضطراری است و می تواند به عنوان پانل استفاده شود.

4. پس از اتمام استفاده از تجهیزات، برای اطمینان از ایمنی، تیغه بالایی را قبل از قطع برق به نقطه اصلی برگردانید.

ب- دستورالعمل عملیات:

1. به منبع تغذیه وصل شده و کلید را روشن کنید.چراغ های نشانگر 0 و 400/600 چشمک می زنند، دکمه مربوط به چراغ چشمک زن را فشار دهید، چراغ به طور مداوم روشن می شود.سوئیچ پا را فشار دهید، تیغه بالایی به مبدأ باز می گردد و می تواند بین 0 - 400/600 حرکت کند.کلید 0 یا کلید 400/600 را لمس کنید تا چراغ نشانگر چشمک بزند و 100/150 را لمس کنید.200/300.300/450.هر کلیدی می تواند به دو چراغ مربوطه اجازه دهد تا آنها را دائماً روشن کنند، سپس تیغه بالایی بین این دو چراغ حرکت می کند و تیغه بالایی می تواند بین هر نقطه 0-400/600 حرکت کند.

2. شکاف بین تیغه های بالا و پایین را تنظیم کنید، معمولا بین 0.1 و 0.2.شکاف بین تیغه موقعیت یابی بالا و تیغه موقعیت یابی پایین به طور کلی برابر با ضخامت برد PC است.

3. کاترهای بالا و پایین باید در یک صفحه باشند و خطا نباید از 0.1 میلی متر تجاوز کند.

4. روش تنظیم فاصله خارج از مرکز

5. پلت فرم کار را می توان به سمت بالا یا پایین تنظیم کرد.

6. مسیر برش و سرعت را تنظیم کنید و روش تنظیم باید از روش تنظیم ذکر شده در بالا پیروی کند.

7. روی سوئیچ پدال قدم بگذارید و گاهی اوقات امتحان کنید.در صورت عدم وجود ناهنجاری می توان کار رسمی را شروع کرد.

ج. نگهداری اولیه:

1. لطفا پس از اتمام کار منبع تغذیه را خاموش کرده و ضایعات را بردارید.

2. به محافظ کاترهای بالا و پایین توجه کنید.

3. هنگامی که دستگاه برای مدت طولانی از کار خارج می شود، لطفا کاترهای بالا و پایین را بردارید و برای محافظت با روغن بپوشانید.لطفا قبل از استفاده آن را پاک کنید.

4. به بررسی بستن همه پیچ ها توجه کنید

بسته بندی و تحویل

گواهینامه

اطلاعات شرکت

CNSMT تولید کننده و تامین کننده پیشرو برای ماشین آلات و راه حل های SMT با بیش از 10 سال تجربه در چین است.و ما همچنین می توانیم OEM&ODM را برای معامله گران SMT انجام دهیم، ما منابع گسترده ای در زمینه SMT داریم، حتی شما به تجهیزات SMT استفاده شده یا جدید یا سایر قطعات نیاز دارید، ما می توانیم به شما کمک کنیم ماشین آلات با بهترین کیفیت و هزینه رقابتی را دریافت کنید.

چکار میتوانیم برایتان انجام بدهیم:

※ ما کارخانه خودمان را داریم که تجهیزات و دستگاه های SMT را می سازد
※ ما یک تیم مهندس فنی حرفه ای برای تولید ماشین آلات داریم

※ ما می توانیم انواع ماشین های SMT را با توجه به نیاز شما سفارشی کنیم

※ما خرید و فروش تجهیزات SMT دست دوم و جدید در سراسر جهان

※ ما دستگاه های خط کامل SMT را به شما ارائه می دهیم و به سراسر جهان صادر می کنیم
※ تبدیل شدن به قابل اعتمادترین شریک چینی برای شما.

سوالات متداول:

1. آیا شما کارخانه هستید؟

بله، ما به مدت 14 سال بر روی کنترل رطوبت تمرکز می کنیم.

2. آیا می توانید کاتالوگ را ایمیل کنید؟

بله، ما می توانیم از طریق ایمیل با کاتالوگ کامل برای شما ارسال کنیم.

3. چگونه آنلاین سفارش دهیم؟

تایید محصول (تعداد، قیمت، پرداخت، حمل و نقل و غیره)---انتظار ایمیل ---تأیید سفارش---پرداخت اولیه---پایان تولید---پرداخت موجودی---ارسال
* برای اطلاع از تضمین تجارت کلیک کنید

4. نحوه پرداخت چطور؟
30٪ سپرده، موجودی قبل از تحویل پرداخت می شود - مبلغ > 5000 USD
100% سپرده -- مبلغ <5000 USD


5. راه و زمان حمل و نقل چیست؟
پیشنهاد می کنیم برای دریافت ارزان ترین نرخ، حمل و نقل از طریق دریا، تاریخ سفر به آمریکا حدود 30 تا 40 روز، به اروپا 25 تا 30 روز، به آسیا و اتریش 7 تا 15 روز باشد.برای دریافت زمان دقیق اینجا را کلیک کنید.

6. مورد گارانتی چیست؟
مدت زمان گارانتی به طور معمول 12 ماه است، اگر بخواهید مدت زمان گارانتی را به 24 ماه افزایش دهید، ارزش آن 10٪ بیشتر از سفارش شما خواهد بود.

7. آیا می توانم از کارخانه شما بازدید کنم؟

بله، مطمئنا، برای دریافت سود بیشتر از کارخانه ما دیدن کنید.

8. چگونه با کارخانه خود تماس بگیرید؟
درخواست را به فرم زیر ارسال کنید یا برای انتخاب راه خود ایمیل یا تماس بگیرید.اینجا کلیک کنید

9. آیا می توانید محصول را سفارشی کنید؟
بله، ما می توانیم هر محصولی را با توجه به نیاز مشتری سفارشی کنیم.

10. کدام شرایط پرداخت را انجام می دهید؟
PayPal، West Union، T/T، (100% پیش پرداخت.)

11. کدام محموله موجود است؟
از طریق دریا، از طریق هوا، با اکسپرس یا به عنوان نیاز شما.

12. به کدام کشور صادر شده اید؟
ما به بسیاری از کشورها، بیشتر در سراسر جهان، مانند مالزی، ویتنام، تایلند، ایالات متحده، فرانسه، اسپانیا، مکزیک، دبی، ژاپن، کره، آلمان، پورلند و غیره صادر شده ایم.
