YAMAHA FEEDER برای دستگاه انتخاب و مکان SMT YAMAHA

محدوده فیدرهای یاماها:

یاماها طیف گسترده ای از فیدرها را با کیفیت و مشخصات قابل اعتماد ارائه می دهد.فیدرهای یاماها که ما ارائه می کنیم در زیر به تفصیل انواع و ویژگی ها را نشان می دهند.

• فیدرهای یاماها ALF.
• فیدرهای سینی ATS یاماها.
• فیدر نوار یاماها CL.
• فیدرهای چند استیک یاماها SMT.
• فیدر هوشمند YAMAHA SS
• فیدر الکترونیک YAMAHA ZS

فیدرهای یاماها ALF:

فیدرهای بارگذاری خودکار یاماها بسیار کارآمد هستند و زمان بارگیری تنها پنج ثانیه دارند.آنها مفید هستند، و می توان آنها را پس از نصب و در طول فرآیند در حال انجام تعویض یا جابجا کرد.فیدر یاماها ALF بدون ایجاد مانع در روند کار دستگاه انتخاب و مکان یاماها SMT، قطعات نوار را با قرار دادن نوار تامین می کند.حتی در مرکز فرآیند تولید قابل تعویض است و ارزش آن را بیشتر می کند زیرا خطاهای پیکاپ ناشی از الکتریسیته ساکن را کاهش می دهد.

این فیدرهای بارگیری خودکار یاماها در سبد خرید FES قرار می گیرند.پس از آن، یاماها از فیدر ALF، دستگاه را با کمک نازل‌ها جمع می‌کند و قطعات را جمع می‌کند.این فیدرها را می توان با کمک نوار برش بر روی Yamaha YS/YSM/YRM نصب کرد.

امکانات:

• چهار نوع مختلف در فیدرهای ALF برای قرار دادن قطعات از 1005 تا 3216 وجود دارد.S (1005)، M (1608)، L (2012)، و XL (3216).
• این فیدرها وزن تقریبی یک و نیم کیلوگرم دارند.
• فیدرهای ALF یاماها با مونترهای سری YS و YSM سازگار هستند.
• زمان بارگذاری آنها در مجموع پنج ثانیه است.
• ابعاد فیدرهای ALF یاماها بدون احتساب پیش‌بینی‌ها، طول 549x عرض 11.5x ارتفاع 278 میلی‌متر است.
• طول نوار قابل بارگذاری آنها بیشتر از 400 میلی متر است.
• آنها یک نوار سازگار با ابعاد عرض 8 میلی متر و حداکثر ضخامت 1 میلی متر دارند.
• آنها دارای عرض گام 12 میلی متری نصب 8 میلی متر هستند.
• آنها همچنین دارای ویژگی های قرقره قابل اجرا مانند تنظیم گام خوراک 2 میلی متر / 4 میلی متر، عرض قرقره کمتر از 14.4 میلی متر، یا 382 میلی متر یا کمتر هستند.

فیدرهای سینی ATS یاماها:

فیدرهای تامین کننده سینی اتوماتیک یاماها (ATS) به سه نوع طبقه بندی می شوند.اینها عبارتند از ATS 10 با ظرفیت 10 سینی، ATS 30 با ظرفیت 30 سینی و ATS 3ons با ظرفیت 30 سینی می توانند یک سینی را با کمک عملکرد بار در حین اجرای خط مونتاژ بارگذاری مجدد کنند.

فیدرهای ATS یاماها بر روی پالت هایی که در مجله ATS نگهداری می شوند نصب می شوند.آنها در ماشین های انتخاب و مکان یاماها YSM20 و YSM20r کاربردی هستند.

مشخصات فنی:

• فیدرهای ATS یاماها به عنوان فیدر سینی یاماها نیز شناخته می شوند.
• سینی آنها دارای ابعاد L 335x W 230 mm یا کمتر است.
• یاماها ATS 10 دارای یک واحد تغذیه ثابت با ابعاد خارجی L 480x W870x H 1.150 میلی متر و وزن تقریباً 160 کیلوگرم است.
• ATS 30 همچنین دارای یک واحد تغذیه ثابت با ابعاد خارجی L 562 x 899 x H 1.542 میلی متر و وزن تقریباً 250 کیلوگرم است.
• ATS 30ns تعویض مداوم سینی را در حین اجرای سیستم ارائه می دهد.ابعاد خارجی آن L 562x W 1.187x H 1.542mm است.وزن آن تقریباً 290 کیلوگرم است.

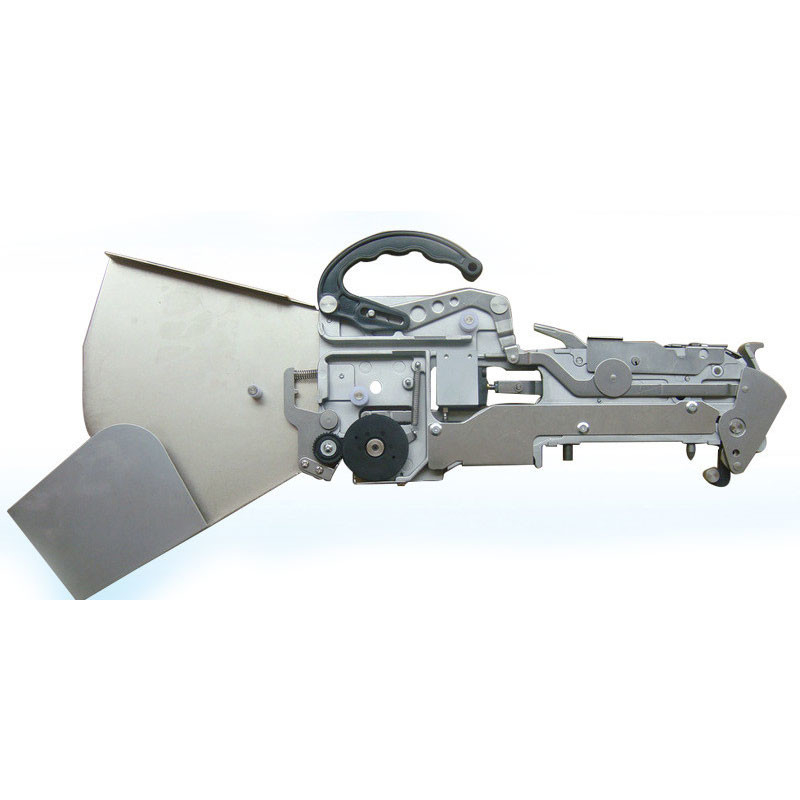

فیدرهای نوار یاماها CL:

CNSMT شامل طیف گسترده‌ای از فیدرهای Yamaha SMT، فیدرهای نوار یاماها CL و FV را در انبار دارد که برای بسیاری از دستگاه‌های انتخاب و مکان یاماها با کیفیت بالا مناسب است.این فیدرهای نوار یاماها در زیر آمده است.

• فیدر نوار CL یاماها 12 میلی متری KW1-M2200-301
• فیدر نوار CL یاماها 16 میلی متری KW1-M3200-100
• فیدر نوار یاماها CL (8X4) KW1-M1100-030
• فیدر نوار یاماها CL (8X2) KW1-M1300-020
• فیدر نوار یاماها CL (0201) KW1-M1500-110

مشخصات فنی:

· فیدرهای نوار یاماها CL برای برد مدار چاپی (PCB) طول 450 میلی متر و عرض 330 میلی متر اعمال می شود.

• از اجزای سازنده پشتیبانی می کند.BGA، QFN، SOP، 0201-0402-5050، و غیره.
• سرعت نصب 8000 CPH بدون دید و 5500 CPH با دید دارد.
• دقیق تر از تمام فیدرهای یاماها با دقت 0.015 ± میلی متر است.

فیدرهای چند استیک یاماها SMT:

فیدر مولتی استیک یاماها SMT دارای پایه های متعددی است که در سمت چپ آن منبع هوا می باشد.این منبع هوا به ایجاد خلاء کمک می کند که جزء یاماها را در جای خود نگه می دارد.نازل های یاماها فرآیند پیکاپ را پردازش می کنند.این فیدر از چوب تشکیل شده است تا قطعات را به طور موثر نگه دارد.این فیدرها دارای 12 شیار (8 میلی متر) فیدر روی گاری FES هستند.

مشخصات فنی:

• این فیدر یک راه حل برای مشکل ناشی از اجزای یک چوب است.
• دارای آداپتور مونو موقعیت.
• خلاء برای هر موقعیتی ایجاد می شود.
• راه اندازی به دلیل چوب های SMD مفید می شود.
• میله های SMD به راحتی و بدون از بین رفتن قطعات جدا می شوند.
• 16 نوع آداپتور مختلف با این فیدر یاماها استفاده می شود که عملکرد فیدر را افزایش می دهد و قطعات بیشتری را در خود جای می دهد.
• آداپتورهای فیدر SO8-1، SO8-2، SO8-3، SO14-1، SO14-2، SO16-1، SO18-1، SO263-X / D2PAK، MSOP8-1، TSSOP16-1، TSSOP24-1، SSOP28 هستند. -1، SSOP48-1، TQFN24، PLCC28، TGAMX.
• این فیدر با سری مونترهای YS و YSM نیز سازگار است.
• این فیدر دارای ابعاد تقریبی L 505 x W 400 x H 220 mm است.
• وزن تقریبی آن بین 4 تا 5 کیلوگرم است.

چرخ دستی های FES یاماها:

چرخ دستی های سیستم تعویض فیدر یاماها (FES) موهبتی برای فیدرها هستند.این چرخ دستی‌ها روشی شگفت‌انگیز برای بارگیری فیدرها و اجزاء بر روی ماشین‌های انتخاب و جاسازی و تعدیل‌کننده‌ها ارائه می‌کنند.سبد خرید FES یاماها با دستگاه YSM20 Pick and Place به بهترین وجه مطابقت دارد.این یک نرم افزار ضد گلوله دارد که کار بسیار خوبی را انجام می دهد.این گاری مدیریت آسان فیدرها و نصب آنها بر روی دستگاه های راه اندازی را ارائه می دهد.علاوه بر این، در پایین سبد خرید، یک ظرف زباله، مواد زائد مانند برش نوارها را از قرقره ها در طول فرآیند تولید و کار ماشین جمع آوری می کند.

امکانات:

• چرخ دستی های FES یاماها با مدل های YSM20 دستگاه های انتخاب و مکان یاماها به خوبی کار می کنند.
• چرخ دستی های FES یاماها روی چرخ هستند.
• هر گاری دارای 32 حلقه از هر 8 میلی متر است.
• دستگاه انتخاب و مکان YSM20 تمایل دارد دو چرخ دستی را در هر طرف نگه دارد.بنابراین در مجموع دارای 128 قرقره 8 میلی متری است.
• ابعاد خارجی آن H 900mm x W550mm است.
• وزن آن تقریباً 70 کیلوگرم است.

قطعات فیدر یاماها SMT:

ما قطعات فیدر SMT یاماها از جمله بلبرینگ فیدر، مجموعه اهرمی، پیچ، فنر، کلیک، راهنما، لوله گرد و غبار، مجموعه راهنمای نوار، مجموعه بلوک، پوشش قرقره، چرخ دنده ضامن دار، چرخ، پیوند، یقه، پین و گیره را می فروشیم. .

قطعات فیدر یاماها SMT ما همچنین برای Panasonic NPM، CM602، CM402، BM123، BM221، BM23، MSF، CM202، CM88، MSR، MV، MV2، MV2F، MV2VB HT، MSH3،

دستگاه کالیبراسیون فیدر یاماها:

مانند جیگ کالیبراسیون فیدر سامسونگ، برای نظارت بر عملکرد صحیح فیدرهای یاماها SMT و دستگاه انتخاب و مکان، لازم است فیدرهای یاماها SMT کالیبره شوند.برای این منظور دستگاه کالیبراسیون فیدر یاماها صادر شد.

مشخصات فنی:

• دستگاه های کالیبراسیون فیدر یاماها کاربر پسند بوده و دارای رابط کاربری فشرده ای هستند.
• دارای یک گیربکس سه محوره (X، Y، H) است که آن را قابل اعتمادتر و دقیق تر می کند.
• از ال ای دی های بزرگنمایی شده استفاده می شود که ظاهر وسیعی را ارائه می دهند.
• به یک الگوی کالیبراسیون استاندارد برای تغییر نقطه کانونی مجهز شده است.
• گزینه های سرعت قابل تنظیم را ارائه می دهد.
• وزن آن تقریباً بین 40 تا 50 کیلوگرم است.
• روی منبع ولتاژ متناوب کار می کند.

راهنمای فیدر یاماها:

پس از خرید فیدر یاماها از ما، مرحله بعدی نصب و راه اندازی آن است.برای این منظور، ما یک کتابچه راهنمای انگلیسی دقیق و دستگاه را برای سهولت شما ارائه می دهیم.اگر مشکلی پیدا کردید، با ما تماس بگیرید.به طور کلی، در اینجا نکاتی وجود دارد که باید برای بهبود عملکرد فیدر و عملکرد آن در نظر داشته باشید.

• راهنمای عیب یابی: قبل از اجرای تنظیمات، مطمئن شوید که اتصالات منبع تغذیه را بررسی کنید.اگر مانیتور حتی پس از روشن کردن منبع تغذیه نمایشگر را نشان نمی دهد، اتصال تک کابلی را حفظ کنید.
• نگهداری فیدر:مراقبت هر از گاهی از فیدر ضروری است.آن را مرتب و تمیز نگه دارید تا سطح آن را از هرگونه تغییر شکل در امان نگه دارید.فیدر و دستگاه کالیبراسیون را پس از استفاده با یک چوب پنبه تمیز کنید.
• کالیبراسیون فیدر:کالیبراسیون فیدر یاماها بسیار مهم است.در اینجا مراحلی وجود دارد که برای کالیبراسیون باید دنبال کنید.

• خط کش کالیبراسیون را تنظیم کرده و فیدر را در آن قرار دهید.
• با حرکت دادن نشانگر متقاطع به مرکز سوراخ بخش فیدر، فاصله فوکوس را در مورد محور H تنظیم کنید.
• فیدر را قفل کنید.برای تنظیم، محور X و Y را به مرکز سوراخ بخش فیدر منتقل کنید.
• اکنون فیدر را با جیگ کالیبراسیون یا خط کش کالیبراسیون تعویض کنید.
• هنگامی که موقعیت یابی انجام شد، کلید AUTO را فشار دهید و منتظر بمانید مگر اینکه مکان نما متقاطع خود را در مرکز سوراخ بخش فیدر قرار دهد.
• در صورت عدم تراز، پین پیچ فیدر و پیچ دنده چرخ را ببندید.
• فیدر یاماها شما کالیبره شده است.

چرا ما را انتخاب کنید؟

CNSMT بیش از یک دهه است که بر صنعت تامین کننده SMT در چین حکومت می کند.ما مهندسین حرفه‌ای داریم که در طراحی ماشین‌های SMT، فیدرها و قطعات یدکی مهارت دارند.ما تقریباً هر محصول SMT، جدید یا قدیمی، و هر برندی را داریم.خرید محصول ما هرگز شما را ناامید نخواهد کرد.بسیاری به خدمات ما اعتماد کردند و ما پاسخ های قاطع شرکت ها و شرکت ها را در مورد محصولات خود در سراسر جهان دریافت می کنیم.

در اینجا برخی از خدمات ما وجود دارد که به شما در انتخاب درست کمک می کند.

• سیستم مدیریت زنجیره:ما فقط محصولات برندهای منتخب و مورد اعتماد مانند یاماها، سامسونگ، پاناسونیک، فیلیپس، جوکی و فوجی را ارائه می دهیم.علاوه بر این، ما سالانه تامین‌کنندگان و برندها را ارزیابی می‌کنیم تا رتبه‌بندی و خدمات آن‌ها را در سراسر جهان و کیفیت محصولاتشان را بررسی کنیم.
• سیستم کنترل کیفیت:ما یک سیستم کنترل کیفیت دقیق داریم.تیم فنی ما بیش از 250 مهندس ماهر با دانش و تجربه بسیار دارد.آنها کیفیت محصول را تضمین می کنند و در صورت وجود اشکالات را برطرف می کنند.محصولات پس از بازرسی صحیح توسط مهندسان برای حمل و نقل خارج می شوند.
• سیستم بسته بندی ممتاز:CNSMT ایمن ترین و با کیفیت ترین بسته بندی فیدرها، ماشین آلات و قطعات یدکی را وعده می دهد.اگر حمل و نقل باید از طریق دریا انجام شود، ما از بسته بندی وکیوم مناسب برای جلوگیری از خوردگی و تغییر شکل اطمینان می دهیم.علاوه بر این، جعبه های چوبی با کیفیت بالا برای حمل و نقل زمینی استفاده می شود تا محصول را نجات دهد مگر اینکه به دست خریدار برسد.در صورت لزوم در حمل و نقل محصول از بسته بندی کارتن و ترکیب های اضافی نیز استفاده می شود.
• سیستم پشتیبانی قدرتمند موجودی:ما هزاران قطعه SMT، از جمله ماشین‌های انتخاب و مکان، فیدرهای SMT، قطعات یدکی SMT و جک‌های کالیبراسیون داریم که نرخ تولید کارآمد مشتریان را تضمین می‌کند.علاوه بر این، اگر به محصولی نیاز دارید، که در انبار ما نیست، ما می توانیم آن را با همکاری سایر تامین کنندگان در چین با قیمت های پایین برای شما ترتیب دهیم.
• سیستم خدمات پس از فروش:ما یک کتابچه راهنمای کامل انگلیسی و محصول را برای کمک به نصب و راه اندازی آن ارائه می دهیم.حتی اگر با هر مشکلی روبرو شدید، ما فقط یک تماس فاصله داریم.شما می توانید آزادانه از طریق ایمیل، تماس های تلفنی و وب سایت رسمی ما با ما تماس بگیرید.تیم درخواست ما دوست دارد به شما کمک کند.
• کالیبراسیون دستگاه قبل از حمل و نقل:کالیبراسیون دستگاه با جیگ ها و ماشین های کالیبراسیون بسیار مهم است.مانند کالیبراسیون فیدرها، نازل ها، هدها، محورهای سر و پایه فیدر.عملکرد مناسب دستگاه را تضمین می کند و نرخ تولید را برای شما افزایش می دهد.ما مطمئن می شویم که دستگاه را قبل از حمل و نقل کالیبره می کنیم.
• پیش آزمون و گرم کردن ماشین ها:CNSMT تست های حرفه ای و گرم کردن ماشین ها را قبل از ارسال ترتیب می دهد تا عملکرد صحیح دستگاه را بررسی کند.ما از عملکرد 100٪ دستگاه اطمینان می دهیم.تست‌ها و گرم‌آپ‌ها به کارکرد نرم دستگاه کمک می‌کنند.
• تمیز کردن دستگاه:CNSMT تمیز کردن مناسب محصولات را تضمین می کند.قسمت های داخلی و خارجی دستگاه را تمیز می کنیم تا از خط و خش و هرگونه تغییر شکل در امان بمانیم.

فیدرهای یاماها SMT:

فیدرهای یاماها در CNSMT دارای سرعت شگفت انگیزی با دامنه های سرعت متعدد است.ما فیدرهای یاماها تا ده میلیون CPH و گاهی حتی بیشتر از آن داریم.گزینه های کامل سرعت اینجا هستند.

• 1-5000 CPH
• 5000-10000 CPH
• 10000-20000 CPH
• 20000-30000 CPH
• 30000-40000 CPH
• 40000-50000 CPH
• 50000-60000 CPH
• 60000-70000 CPH
• 70000-80000 CPH
• 80000-90000 CPH
• 90000-100000 CPH
• > 100000 CPH

لیست فیدرهای یاماها SMT ما :

CNSMT طیف گسترده ای از فیدرهای یاماها را ارائه می دهد که کاملاً با دستگاه انتخاب و مکان یاماها شما مطابقت دارد.ما هرگز شما را در مورد کیفیت و ضمانت محصولات خود ناامید نمی کنیم.در اینجا محصولات فیدر یاماها SMT است که در سایت ما موجود است.

• YV88تغذیه کننده
• YV88Xتغذیه کننده
• YV180XGPتغذیه کننده
• YV100XTGتغذیه کننده
• YV100XGTتغذیه کننده
• YV100Xتغذیه کننده
• YTFتغذیه کننده
• YVL88تغذیه کننده
• YV88XGتغذیه کننده
• YV180XGتغذیه کننده
• YV180Xتغذیه کننده
• YS12تغذیه کننده
• YV100IIتغذیه کننده
• YG12تغذیه کننده
• YV112تغذیه کننده
• YV112IIIتغذیه کننده
• YV100XGتغذیه کننده
• YG100تغذیه کننده
• YG100Rتغذیه کننده
• YG200تغذیه کننده
• YS12Fتغذیه کننده
• YS24تغذیه کننده
• YS88تغذیه کننده
• YG12Fتغذیه کننده
• YSM10تغذیه کننده
• YSM20تغذیه کننده
• YS100تغذیه کننده
• YSM20تغذیه کننده
• YSM40Rتغذیه کننده
• YT16تغذیه کننده
• YG300تغذیه کننده
• YSM40تغذیه کننده
