Economy تجهیزات خط تولید مونتاژ PCB نیمه خودکار SMT
ما دستگاه های مونتاژ نیمه خودکار و تمام اتوماتیک smd را در چین به شما ارائه می دهیم

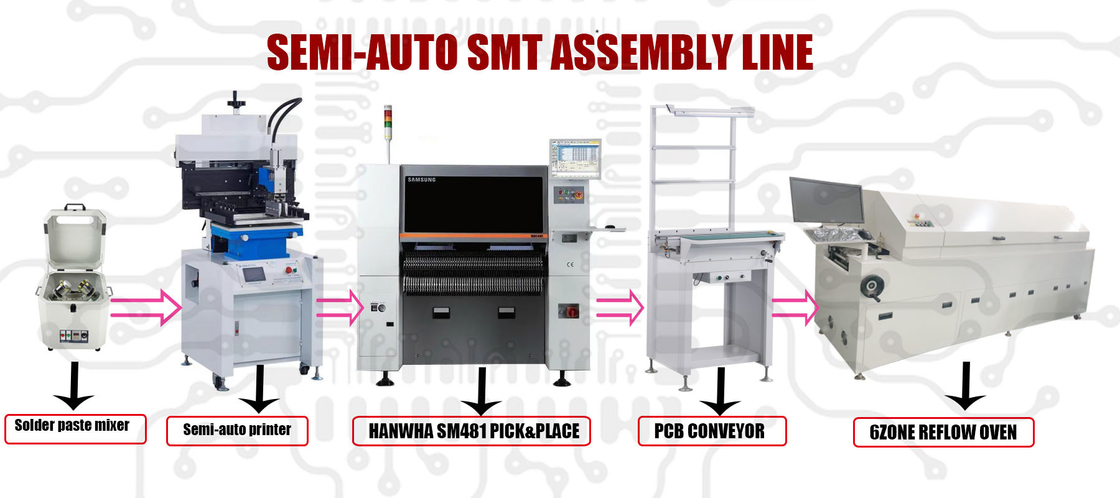

این خط نیمه اتوماتیک شامل ماشین های زیر (همچنین می تواند بسته به نیاز شما تغییر کند)
1، میکسر خمیر لحیم کاری
مشخصات میکسر خمیر لحیم کاری خط تولید نیمه اتوماتیک smt:
| ولتاژ کار میکسر خمیر لحیم کاری | منبع تغذیه: AC220V/110V OPTION |
| سرعت کار میکسر خمیر لحیم کاری | چرخش بازو سرعت چرخش 1400 دور در دقیقه: نسبت سرعت 400 دور در دقیقه: 4:1 چرخش 1400 دور در دقیقه: 350 دور در دقیقه |
| ظرفیت کار میکسر خمیر لحیم کاری | |
| ظرف | 500 گرم / 1000 گرم (لوازم باید تعویض شود) |
| دو قوطی خمیر لحیم کاری را همزمان هم بزنید | 500G1000g عملیات یک/دو ظرف. |
| زمان اختلاط خمیر لحیم کاری | تایمر 1-99 دقیقه به صورت دیجیتال قابل تنظیم است |
| عملیات میکسر خمیر لحیم کاری | دکمه لمسی سبک عملیاتی، کارکرد آسان |
| عملکرد ثابت میکسر خمیر لحیم کاری | ثابت نگهدارنده جهانی، مناسب برای انواع قوطی های خمیر لحیم کاری مارک |
| صدای کار میکسر خمیر لحیم کاری | سر و صدا کم سر و صدای اجرا <35dB |
2، چاپگر استنسیل نیمه خودکار استاندارد برای خط مونتاژ SMD
| منطقه چاپ | 300×400mm/500/600/800 OPTION |
| اندازه بستر | 300×500 میلی متر |
| ضخامت بستر | 0.2-2.2 میلی متر |
| موقعیت چاپ ثابت | تعیین موقعیت پین یا بیرونی PCB |
| تنظیم دقیق صفحه تخت | جلو / عقب ± 10 میلی متر R / L ± 10 میلی متر |
| دقت چاپ | ± 0.05 میلی متر |
| تکرارپذیری ماشین | ± 0.02 میلی متر |
| حداقل فاصله بین | 0.35 میلی متر |
| استفاده از کمپرسور هوا | 4-6 کیلوگرم بر سانتی متر مربع |
| از منبع تغذیه استفاده کنید | 220 ولت 50/60 هرتز 100 وات |
| اندازه دستگاه L * W * H | 800×1000×1650mm/ |
| وزن دستگاه | 300 کیلوگرم |
| رابط | انگلیسی/چینی |
3,SM481 PLUS دستگاه انتخاب و جاسازی Hanwha
مشخصات:
طراحی 1، 10 دهانه تک بازو، حداکثر سرعت می تواند به 40000CPH برسد.
2، استفاده از دوربین پرواز + شناسایی دوربین ثابت، توانایی قطعات بزرگ را تا حد زیادی بهبود می بخشد.
علاوه بر مواد معمولی در پایه 0402، دارای پایداری عالی در مانت BGA، IC، CSP و سایر مواد با اندازه بزرگ و متوسط است.
3، طراحی مونوریل، حداکثر اندازه ورودی PCB اختیاری 1500x460 پیکربندی.
مشخصات نوار نقاله PCB SMT:
| مدل | 500 میلی متر | 600 میلی متر | 800 میلی متر | 1000 میلی متر | 1200 میلی متر | 1500 میلی متر |
| اندازه طرح کلی | 500*670*880 میلی متر | 600*670*880 میلی متر | 800*670*880 میلی متر | 1000*670*880 میلی متر | 1200*670*880 میلی متر | 1500*670*880 میلی متر |
| عرض PCB | 500*50~350 میلی متر/460 میلی متر | 600*50~350 میلی متر/460 میلی متر | 800*50~350 میلی متر/460 میلی متر | 1000*50~350 میلی متر/460 میلی متر | 1200*50~350 میلی متر/460 میلی متر | 1500*50~350 میلی متر/460 میلی متر |
| سرعت انتقال | 0-12 متر در دقیقه | |||||
| جهت نوار نقاله | چپ-راست/راست-چپ | |||||
| منبع تغذیه | AC220V/110V 50/60HZ | |||||
| قدرت موتور اصلی | 15 وات | |||||
| لبه ثابت را ردیابی کنید | جلو ثابت (پشت ثابت) | |||||
| ارتفاع حمل و نقل | 900±20 میلی متر | |||||
| وزن خالص | 41 کیلوگرم | 48.7 کیلوگرم | 48.9 کیلوگرم | 55 کیلوگرم | ||
فر 6ZONE SMT REFLOW برای خط مونتاژ SMD:
| داده های ماشین |
| اندازه مدل: L3800×W1000×H1450mm |
| منبع تغذیه: 3￠ 380V 100A 50/60HZ |
| قدرت شروع: 0KW توان کار معمولی 6.0KW |
| وزن: 700 کیلوگرم |
| بخش انتقال |
| تسمه مشبک B شکل از جنس استنلس استیل + ریل راهنمای سیاه و سخت شده |
| عرض تسمه مش 400 میلی متر، محدوده تنظیم عرض ریل راهنما: 50 تا 350 میلی متر |
| جهت انتقال: از چپ-راست یا از راست-چپ اختیاری |
| سرعت انتقال: تنظیم سرعت تبدیل فرکانس 0-5M/min |
| ارتفاع تسمه مش از زمین: 900MM±0MM |
| ویژگی های گرمایش |
| کل دستگاه برای فرآیند بدون سرب طراحی شده است |
| منطقه گرمایش: 6 تا پایین 6 |
| منطقه خنک کننده: خنک کننده فن دولایه با جریان ثابت |
| طول منطقه گرمایش: 300 میلی متر |
| زمان گرمایش: دمای معمولی برای تنظیم زمان دما ≤ 0 دقیقه |
| ترتیب گرمایش: گرم کردن از وسط به دو طرف یک به یک، صرفه جویی 1/3 در برق |
| دقت کنترل دما: ± درجه سانتیگراد (بسته به ارتفاع کوره) |
| عملکرد عایق: دمای پوشش بالایی در دمای بالای 50 درجه از 45 درجه تجاوز نمی کند. |
| روش کنترل دما: زنجیره تعادل + تنظیم ولتاژ آنالوگ |
| مناطق درجه حرارت بالا و پایین را می توان به طور مستقل اداره و کنترل کرد |
| قطعات گرمایشی |
| موتور وارداتی مقاوم در برابر درجه حرارت بالا، فرکانس متغیر برای تنظیم چرخ باد برای انتقال باد. |
| لوله حرارتی نیکل از جنس استنلس استیل، با سینک حرارتی برای گرم کردن یکنواخت |
| زمان تشخیص دما از سه ثانیه اولیه به 0.1 ثانیه افزایش یافته است |
| مجرای هوا را به طور موثر شتاب دهید تا حجم هوای گردشی کافی فراهم شود |
| دستگاه تهویه اجباری برای اطمینان از اینکه بخار شار نشت نمی کند |
| بخش انتقال |
| گاورنر دیجیتال، موتور STK تایوان 1:150 نسبت جعبه دنده |
| تسمه مش را می توان آزادانه تنظیم کرد |
| انتقال سنکرون دنده دوگانه، عملکرد پایدار |
| سیستم پر کردن غلتک گریس، |
| ساختمان بدن |
| ساختار کلی قاب جوش داده شده، محکم و بادوام |
| اسپری رنگ کامپیوتری، سطح صاف و بافتی است |
| منطقه پیش گرمایش و خشک کردن در ساختار گسترش یافته است، به طوری که توانایی تمیز کردن اکسیداسیون لنت تجهیزات و توانایی بازیابی رزین تقویت می شود. |
| سیستم پوشش باز/بستن سیلندر الکتریکی. |
| سیستم کنترل بازشو دوتایی (باز شدن درب فنر گاز + باز شدن درب سیلندر) |
| بین تمام مدارهای کنترل شده توسط جعبه الکتریکی زیر و مخزن داخلی رابط های جداشدنی وجود دارد که برای جداسازی در حین تعمیر و نگهداری و تعویض قطعات راحت است.تعمیر و نگهداری احمقانه را درک کنید |
| پوشش عقب با یک پنجره قابل تعمیر ارائه شده است.برای نگهداری راحت است |
| لوله گرمایش / ابزار کنترل حالت جامد / دما از طراحی مدولار استفاده می کند که برای نگهداری راحت است |
| خنک کننده دوگانه در دو طرف بالا و پایین خروجی، سرعت قابل تنظیم است |
| آستر بالا و پایین با مواد عایق حرارتی با راندمان بالا تحت فشار بالا پر شده است |
| عملکرد برق و کنترل |
| کنترل کامپیوتر صنعتی پیشرفته PLC+، نرم افزار تست دمای کوره Xinjie تایوان، کامپیوتر می تواند به طور معمول در هنگام خرابی کار کند |
| جریان کم ثابت از مدار کنترل لوله گرمایش/حالت جامد/دما در برابر تاثیر جریان قوی محافظت می کند و عمر مفید را طولانی می کند. |
| محافظ نشتی را تنظیم کنید |
| عملکرد زنگ دما خیلی زیاد یا خیلی کم است |
| خود تنظیم دمای فوق العاده بالا، به طور خودکار قدرت گرمایش را قطع می کند |
| منبع تغذیه بدون وقفه یو پی اس سانتاک، کارکرد خودکار پس از قطع برق |
| تست قدرتمند منحنی دما و عملکرد تجزیه و تحلیل، که می تواند تجزیه و تحلیل پارامترهای فرآیندهای مختلف را برآورده کند، دارای عملکرد تشخیص عیب هوشمند است و می تواند به طور خودکار خطاهای مختلف را در لیست هشدار نمایش دهد. |
| فایل را می توان با توجه به محصولات مختلف کاربر نامگذاری و ذخیره کرد.هنگامی که کاربر محصول را تغییر می دهد، فقط باید فایل مربوطه را برای تنظیم پارامترهای تجهیزات انتخاب کند. |
| این سیستم دارای تشخیص خودکار خطا، هشدار دمای بسیار پایین است و می تواند به طور خودکار زمان خنک کننده را پس از خاموش شدن تنظیم کند. |
| کنترل سرعت موتور فن به صورت مرحله ای (منطقه تعادل گرمایش + کنترل مستقل ناحیه اصلی جوشکاری)، حالت تنظیم سرعت بدون پله |
| سیستم به طور خودکار گرمایش را متوقف می کند و با توجه به شرایط دمای بیش از حد وارد سرمایش می شود |
| حالت کنترل زنجیره تعادل منحصر به فرد، دوره اسکن تنظیم خودکار دما 0.1 ثانیه است، خروجی حالت جامد را کاهش می دهد و به اثر صرفه جویی در انرژی دست می یابد.کنترل دمای پایدار و کاهش نویز منحنی |
| با عملکرد حفاظت تاخیر خاموش شدن، پس از خاموش شدن، طبق زمان از پیش تعیین شده توسط هوا خنک می شود. |
| سیستم خنک کننده |
| روش خنک کننده: سیستم خنک کننده دوگانه بالا و پایین، سرعت خنک کننده با تنظیم زاویه خنک کننده کنترل می شود. |
| مقدار خنک کننده: خنک کننده دو مرحله ای، (خنک کننده متخلخل چرخ باد + خنک کننده اجباری فن جریان ثابت) |
| سیستم بازیابی روزین/گاز اگزوز |
