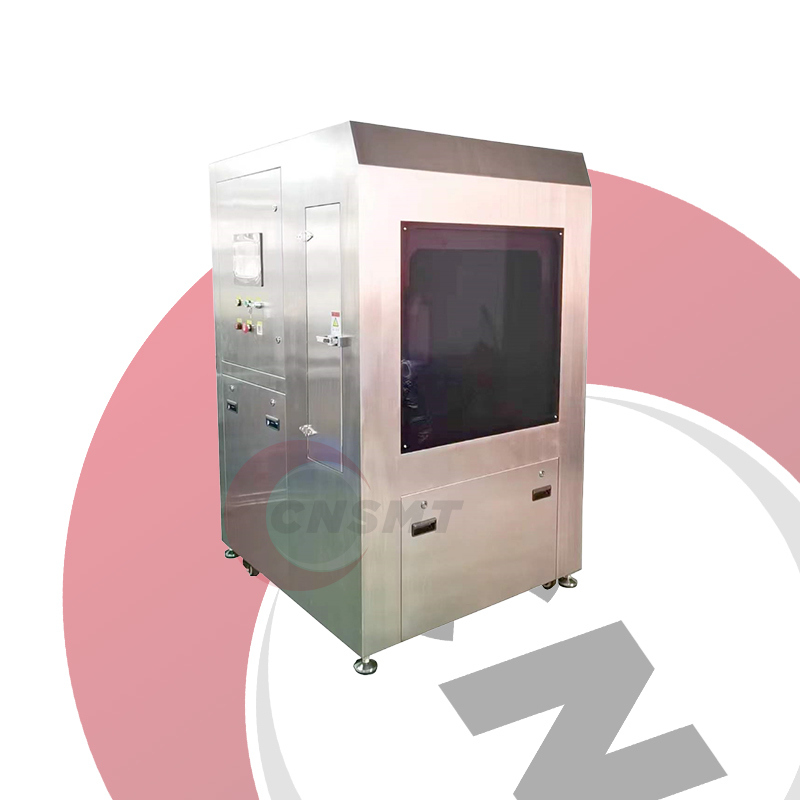

JEH-300C دستگاه پاکسازی آکوئوس PCB

دستگاه تمیزکننده آبی PCB آفلاین JEH-300C

دستگاه تمیزکننده آبی PCB آفلاین JEH-300C

I. مروری بر دستگاه و ویژگی‌ها

1. ویژگی‌های محصول

دستگاه تمیزکننده آبی PCBA آفلاین JEH-300C یک سیستم تمیزکننده دسته‌ای مقرون به صرفه است که انواع باقیمانده‌ها را از قطعات الکترونیکی و شابلون‌ها حذف می‌کند، از جمله: باقیمانده‌های محلول در آب، RMA (رزین به آرامی فعال شده)، شار بدون تمیز کردن بدون سرب، نمک‌های آبکاری، اثر انگشت، گرد و غبار و گلوله‌های لحیم شل. این دستگاه که با مفهوم تمیز کردن فشار متوسط/جریان بالای آفلاین U.S. TDC طراحی شده است، دارای راندمان بالا، هزینه کم و نگهداری آسان نازل/لوله کشی است.

JEH-300C که برای تمیز کردن شار PCBA با ظرفیت کم تا متوسط طراحی شده است، شستشو، آبکشی و خشک کردن را در یک محفظه واحد انجام می‌دهد. این دستگاه کیفیت تمیز کردن را برای تمیز کردن PCBA چند متغیره افزایش می‌دهد. ظرفیت محفظه و مخزن را می‌توان بر اساس نیاز مشتری مقیاس‌بندی کرد و مصرف مواد شیمیایی را کاهش داد. مزایا شامل قیمت رقابتی، عملکرد برتر، نتایج تمیز کردن عالی و نسبت عملکرد به هزینه بالا است که آن را به یک رقیب پیشرو در تمیزکننده‌های آفلاین داخلی تبدیل می‌کند. این دستگاه از فولاد ضد زنگ مقاوم در برابر خوردگی ساخته شده است. PLC + HMI صفحه لمسی، عملکرد بصری را تضمین می‌کند.

II. نکات برجسته محصول

• پلتفرم HMI کاربرپسند PLC + صفحه لمسی
• ساختار بهینه شده برای نگهداری: نقاط دسترسی رزرو شده برای فن‌ها، فیلترها و غیره.
• سیستم تمیز کردن جامع: باقیمانده‌های سطحی آلی/غیر آلی را کاملاً حذف می‌کند
• فرآیند کاملاً خودکار: شستشو، آبکشی، خشک کردن در یک محفظه فشرده تکمیل می‌شود
• دید کامل فرآیند: پنجره دید با نور LED برای نظارت در زمان واقعی
• ظرفیت تمیز کردن بزرگ: 1000mm(L)800mm(W)40mm(H) طراحی تک لایه، محصولات بزرگتر و توان عملیاتی بالاتر را در خود جای می‌دهد
• طراحی نازل بهینه شده: توزیع تدریجی چپ/راست، راندمان را افزایش می‌دهد. توزیع متناوب بالا/پایین، نقاط کور را از بین می‌برد
• فشار نازل قابل تنظیم: از خطرات برخورد/پاشش برای محصولات کوچک تحت اسپری با فشار بالا جلوگیری می‌کند
• سیستم گرمایش مخزن رقیق‌سازی استاندارد: راندمان را افزایش می‌دهد و زمان چرخه را کاهش می‌دهد
• رابط صفحه لمسی بزرگ: صفحه لمسی رنگی قابل اعتماد، پارامترهای فرآیند سفارشی را فعال می‌کند
• استانداردهای تمیزی بالا: آلودگی یونی با IPC-610D Class III (<1.56μg/cm²) و MIL-28809 Class I مطابقت دارد
• اختلاط شیمیایی انعطاف‌پذیر: افزودن دستی یا مخلوط کردن خودکار نسبت آب DI/مواد شیمیایی (5٪-25٪)

III. جریان فرآیند تمیز کردن

تمیزکننده PCBA آفلاین یکپارچه JEH-300C شامل سه مرحله فرآیند است: مرحله تمیز کردن شیمیایی، مرحله آبکشی با آب خالص و مرحله خشک کردن با هوای گرم با سرعت بالا.

بارگیری

• قفسه مواد تک لایه (پشتیبانی از بارگیری لایه‌ای)
• قفسه تغذیه فشاری-کششی
• درها/پنجره‌های قفل‌شونده (باز و بسته شدن آسان)

فرآیند تمیز کردن با حلال

• تجدید مواد شیمیایی: آب DI به داخل مخزن پمپ می‌شود + عامل تمیزکننده شیمیایی متناسب اضافه می‌شود
• زهکشی: محلول پس از تمیز کردن تخلیه می‌شود
• عملکرد: آب DI/حلال مخلوط شده با دمای تنظیم شده به داخل مخزن تمیزکننده پمپ می‌شود

فرآیند آبکشی با حلال

• تجدید: آب از مخزن خارجی به محفظه پمپ می‌شود
• عملکرد: آب با دمای تنظیم شده به داخل لوله‌های تمیزکننده پمپ می‌شود
• زهکشی: محلول از طریق پمپ کمکی تخلیه می‌شود

فرآیند آبکشی با آب خالص

• تجدید: آب از مخزن خارجی به محفظه پمپ می‌شود
• عملکرد: آب با دمای تنظیم شده به داخل لوله‌های تمیزکننده پمپ می‌شود
• زهکشی: محلول از طریق پمپ کمکی تخلیه می‌شود

فرآیند خشک کردن

• عملکرد: هوای خشک فیلتر شده به زور به داخل محفظه دمیده می‌شود
• پیکربندی تیغه هوا: خشک شدن یکنواخت را تضمین می‌کند
• دمای خشک کردن: محیط تا 99 درجه سانتیگراد

IV. سوالات متداول (FAQ)

Q1: JEH-300C برای تمیز کردن چه نوع PCBA مناسب است؟

A:
JEH-300C برای تمیز کردن PCBA با قابلیت اطمینان بالا، با حجم کم تا متوسط طراحی شده است، از جمله:

• حذف باقیمانده‌های رزین/شار پس از لحیم کاری SMT/DIP

• باقیمانده‌های خمیر لحیم، گرد و غبار و روغن از فرآیندهای مونتاژ

• برنامه‌های کاربردی با قابلیت اطمینان بالا (خودرو، پزشکی، الکترونیک هوافضا)

• نمونه‌سازی تحقیق و توسعه، بردهای تعمیر و تولید انعطاف‌پذیر با حجم کم

Q2: مزایای تمیز کردن آبی در مقابل تمیز کردن با حلال سنتی چیست؟

A:
تمیز کردن آبی مزایای زیست محیطی، ایمنی و پایداری برتری را ارائه می‌دهد:

• ✅ سازگار با محیط زیست: عوامل آبی کم VOC با مقررات RoHS/REACH مطابقت دارند

• ✅ ایمنی: غیر قابل اشتعال، خطرات کارگاه را کاهش می‌دهد

• ✅ سازگاری: ملایم برای اکثر اجزا، ایده‌آل برای مجموعه‌های پیچیده

• ✅ بهره‌وری هزینه: هزینه‌های مواد مصرفی کمتر و تصفیه فاضلاب ساده‌تر

Q3: آیا JEH-300C می‌تواند PCBA را با پرکننده زیرین یا اجزای حساس تمیز کند؟

A:
بله، با پروتکل‌های بهینه شده:

• فشار اسپری قابل تنظیم (0.5–2 بار) و دما (RT–60°C) استرس را به حداقل می‌رساند

• نمونه‌ها را برای اعتبار سنجی سازگاری ارسال کنید قبل از تمیز کردن در مقیاس کامل

• از بردهای دارای خازن‌های الکترولیتی مهر و موم نشده، اتصالات مکانیکی یا برچسب‌های کاغذی خودداری کنید

Q4: چگونه سیستم خشک شدن کامل را بدون لکه‌های آب تضمین می‌کند؟

A:
فناوری خشک کردن سه مرحله‌ای:

1. آبکشی قدرتمند: آب دیونیزه آلاینده‌های باقیمانده را از بین می‌برد

2. خشک کردن دقیق با هوای گرم: جریان هوای قابل تنظیم 40–80°C به شکاف‌های اجزا نفوذ می‌کند

3. تبخیر یکنواخت: طراحی جریان هوای محفظه، تله‌های رطوبت را از بین می‌برد
   مقاومت سطح پس از خشک شدن >10¹⁰ Ω با استانداردهای تمیزی IPC مطابقت دارد.

Q5: چگونه ثبات فرآیند تضمین می‌شود؟

A:

• اتوماسیون کامل: کنترل‌های PLC/صفحه لمسی با دستورالعمل‌های تمیز کردن/خشک کردن از پیش تعیین شده

• عملکرد تک لمسی: خطای انسانی را به حداقل می‌رساند

• نظارت در زمان واقعی: پارامترهای دما، فشار و سیال ردیابی می‌شوند. آلارم‌های خطای خودکار
