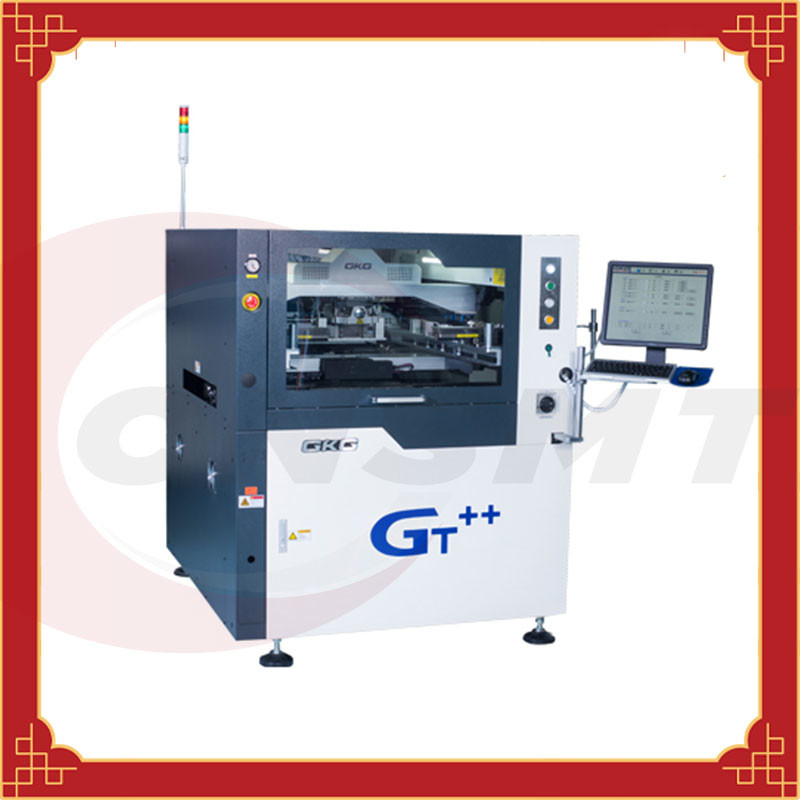

چاپگر استنسیل خمیر لحیم کاری GKG GT++ SMT اتوماتیک 3KW 60Hz
GKG GT++، چاپگر تمام خودکار SMT پیشرفته، دستگاه چاپ خمیر لحیم کاری خودکار
| مدل | GT++ |
| اندازه قاب صفحه نمایش | 470×370-737×737 میلی متر |
| اندازه بستر | 50×50-510×510 میلی متر |
| ضخامت بستر | 0.4-6 میلی متر |
| وزن بستر | 5 کیلوگرم |
| فاصله لبه بستر | 2.5 میلی متر |
| ارتفاع انتقال | 23 میلی متر |
| ارتفاع انتقال | 900±40 میلی متر |
| سرعت حمل و نقل | کنترل نرم افزار 1500mm/S (MAX) (قابل تنظیم سرعت) |
| روش تحویل | ریل حمل و نقل یک تکه |
| روش پشتیبانی بستر | انگشتانه مغناطیسی / بلوک کانتور / پلت فرم جک قابل تنظیم خودکار |
| روش بستن بستر | عملکرد پرس بالا تلسکوپی خودکار / گیره انعطاف پذیر / مکش خلاء |
| انتشار چاپ | 0-20 میلی متر |
| حالت چاپ | چاپ تکی یا دوتایی |
| نوع اسکراپر | اسکاج لاستیکی/فقط اسکاج (زاویه 45°/55°/60°) |
| سرعت اسکراپر | 6-200 میلی متر در ثانیه |
| فشار چاپ | 0.5-10 کیلوگرم |
| روش تمیز کردن | سیستم تمیز کردن قطره ای / تمیز کردن عقب و جلو / جاروبرقی خشک و مرطوب در سه حالت |
| میدان دید | 10×8 میلی متر |
| نوع نقطه مرجع | نقطه مرجع / پد / باز شدن استاندارد |
| نوع دوربین | سیستم بینایی تصویربرداری بالا و پایین / دوربین دیجیتال / موقعیت یابی تطبیق هندسی |
| دقت تراز سیستم و تکرارپذیری | ±12.5um@6σ، CPK≥2.0 |
| تکرارپذیری واقعی چاپ خمیر لحیم کاری | ±18um@6σ، CPK≥2.0 |
| چرخه چاپ | ＜7.5 ثانیه |
| نیروی مورد نیاز | AC220V±10٪، 50/60Hz، 3KW |
| نیاز هوای فشرده | 4-6 کیلوگرم بر سانتی متر مربع |
| مصرف هوا | حدود 5 لیتر در دقیقه |
| دمای کاری | ℃20℃~~45℃ |
| رطوبت محیط کار | 30% ~ 60% |
| ابعاد (به استثنای چراغ های سه رنگ) | L1240×W1410×H1500 (mm) |
| وزن | حدود 1100 کیلوگرم |
معرفی عملکرد استاندارد دستگاه چاپ خمیر لحیم کاری خودکار GKG-GT++:
1. سیستم تمیز کردن قطره ای
ساختار تمیز کننده چکه می تواند به طور موثر از پاک کردن جزئی بدون حلال ناشی از بسته شدن لوله حلال جلوگیری کند.
2. طراحی ساختار اسکراپر با نام تجاری جدید
ساختار اسکراپر جدید ریل کشویی و سیلندر، پایداری عملیات را بهبود می بخشد و عمر مفید را طولانی می کند.
3. راهنمای سیستم موقعیت یابی ریل
پتنت های اختراع مدل های کاربردی بین المللیدستگاه گیره جانبی منعطف قابل برنامه ریزی و جداشدنی، برای تخته های نرم، PCB های تاب خورده و تغییر شکل یافته، صاف کردن منحصر به فرد بالا، از طریق برنامه ریزی نرم افزاری، می تواند به طور خودکار منبسط و منقبض شود، بدون اینکه بر ضخامت قلع تأثیر بگذارد.
4. سیستم دوربین دیجیتال CCD
سیستم مسیر نوری جدید - حلقه یکنواخت و نور کواکسیال با روشنایی بالا، همراه با عملکرد روشنایی که می‌تواند به‌صورت پله‌ای تنظیم شود، باعث می‌شود تا انواع نقاط علامت گذاری به خوبی تشخیص داده شوند (از جمله نقاط علامت ناهموار) برای انطباق با آبکاری قلع، مس. -روکش، روکش طلا، قلع، FPC و انواع دیگر PCB در رنگ های مختلف.
5. پلت فرم جک تنظیم ضخامت PCB با دقت بالا
ساختار جمع و جور و قابل اعتماد است، بلند کردن آن پایدار است، نرم افزار ارتفاع سوزن پین به طور خودکار تنظیم می شود، و موقعیت و ارتفاع تخته های PCB با ضخامت های مختلف را می توان با دقت تنظیم کرد.
6. رابط چند منظوره با نام تجاری جدید
مختصر و آسان برای کار.عملکرد کنترل از راه دور دمای زمان واقعی.
عملکرد اختیاری دستگاه چاپ خمیر لحیم کاری خودکار GKG-GT++:
1. عملکرد تشخیص خمیر لحیم کاری و لحیم کاری خودکار نوع بطری
خمیر لحیم اتوماتیک سیار برای اطمینان از کیفیت خمیر لحیم و مقدار خمیر لحیم در شابلون اضافه می شود تا از کیفیت چاپ مشتری و افزایش بهره وری اطمینان حاصل شود.
2. سیستم توزیع خودکار
با توجه به الزامات مختلف فرآیند چاپ، پس از چاپ، برد PCB را می توان با دقت توزیع، قلع بندی، آستر، پر و سایر عملیات های کاربردی را انجام داد.در عین حال، سر توزیع کننده نیز مجهز به عملکرد گرمایشی است که می تواند در دمای محیط پایین تر استفاده شود هنگامی که چسب گرم می شود، سیالیت چسب بهبود می یابد.
3. اتصال SPI
برای تشکیل یک سیستم حلقه بسته با SPI متصل شده است.پس از دریافت اطلاعات بازخورد چاپ ضعیف SPI، دستگاه به طور خودکار مطابق با افست بازخورد SPI تنظیم می شود.تغییر جهت XY را می توان به طور خودکار در 3PCS تنظیم کرد و شابلون برای بهبود چاپ تمیز می شود.کیفیت و کارایی تولید یک سیستم بازخورد چاپ کامل را تشکیل می دهد.
4. تابع تشخیص مش فولادی
با انجام جبران منبع نور بر روی شابلون و استفاده از CCD برای بررسی مش شابلون در زمان واقعی، می تواند به سرعت تشخیص دهد و قضاوت کند که آیا شابلون پس از تمیز کردن مسدود شده است یا خیر، و تمیز کردن خودکار را انجام دهد.این یک نوع بازرسی دو بعدی از بردهای PCB است.اضافه کردن.
5. پیشروی سازگاری Industry 4.0
با آپلود یا خروجی خودکار وضعیت و پارامترهای دستگاه، تضمینی قوی برای تولید هوشمند صنعتی 4.0 مشتریان فراهم می کند.این می تواند ارتباط یکپارچه با سیستم MES مشتری را درک کند و به قابلیت ردیابی بالای محصول پی ببرد.مدیریت هوشمند و تعمیر و نگهداری تجهیزات کنترلی، با توجه به مدیریت در محل، تخصیص خود حقوق استفاده از تمام سطوح پرسنل مهندسی را محقق می کند.
6. BTB
دو آهنگ دو برابر عملکرد را به ارمغان می آورد: دو دستگاه را می توان به طور جداگانه کنترل کرد، مانند اجرای محصولات مختلف در هر مسیر.دو دستگاه را می توان دوباره در هر زمان از هم جدا کرد
