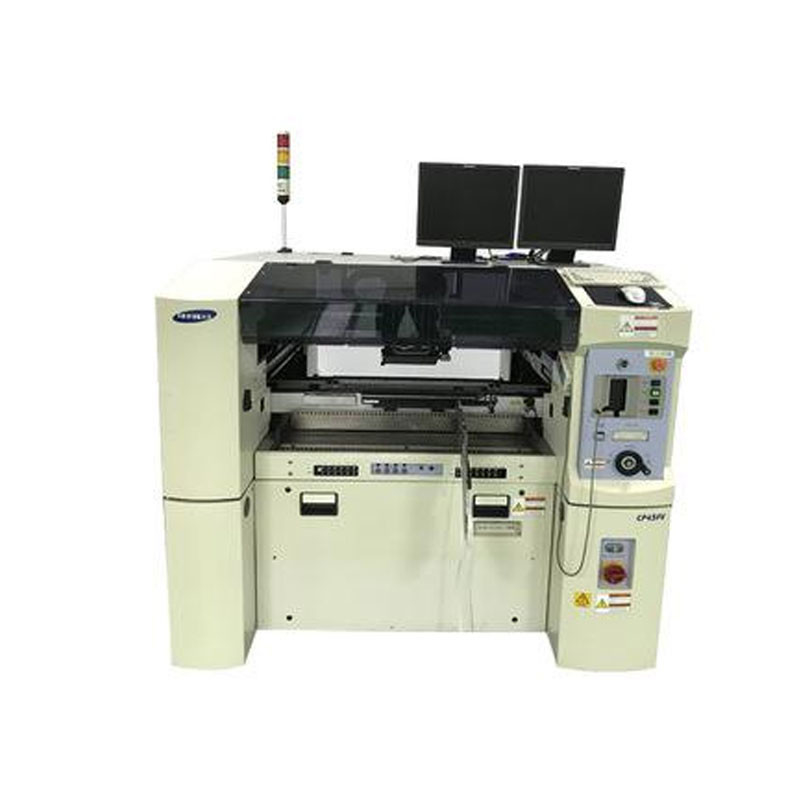

CP45FV CP45NEO Samsung Smt Placement Machine 240V 2.6KVA انعطاف پذیر
دستگاه قرار دادن سامسونگ CP45FV NEO
مشخصات:
نام تجهیزات: دستگاه قرارگیری CP45FV سامسونگ، دستگاه قرار دادن CP45FV NEO سامسونگ، دستگاه قرار دادن CP45FV سامسونگ دست دوم
معرفی مختصر تجهیزات
CP45FV یک سیستم قرار دادن SMD با سرعت بالا و انعطاف پذیر است که می تواند انواع قطعات را با سرعت بالا مدیریت کند.سیستم تصویر ثابت در ترکیب با سیستم تصویر پرنده استفاده می شود، به طوری که محدوده نصب قطعات 0402-42mmIC، از جمله 0.3 میلی متر گام خوب QFP و 0.5 میلی متر گام ریز CSP است.همه سرهای قرارگیری برای رسیدگی به اجزای ریز طراحی شده اند.این عملکرد فرآیند قرار دادن را ساده و کارآمد می کند و در نتیجه کارایی و انعطاف پذیری کار را بهبود می بخشد.با اصلاح سیستم انبساط CP-03 می توان به تولید نوارهای نور فلورسنت 1.2 متری دست یافت.دستگاه جایگذاری CP45 سامسونگ دارای سه مدل CP45NEO/CP45FV/CP45F می باشد.دستگاه قرار دادن CP45 سامسونگ دست دوم دارای ویژگی های عملکرد پرهزینه و پایداری قوی در قرار دادن تجهیزات است.
پارامترهای CP45FV سامسونگ
مدل: پایه سامسونگ SAMSUNG-CP45F/CP45FV/CP45NEO
سرعت نصب: 0.178 ثانیه در تراشه
14900cph (1608)
0.75 ثانیه/qfp64
1.6sec/qfp256
دقت نصب: مثبت یا منفی 0.08 میلی متر
محدوده نصب قطعات: 1005 (0402) -22 میلی متر آی سی، 0603 (0201) -12 میلی متر
آی سی 32 میلی متری
اندازه PCB: 510*460-460*400mm
اندازه تجهیزات: 1650 * 1540 * 1420 میلی متر
منبع تغذیه: AC200V-240V 2.6KVA
فشار هوا: 5 کیلوگرم
وزن دستگاه: 1380 کیلوگرم
دستگاه جایگذاری سامسونگ، دستگاه جایگذاری ال ای دی سری CP40:
شماره مدل: CP40L
سر نصب: 3
روش مرکزی: لیزر خطی (سر لیزر)
اندازه بستر: حداقل: 50*50*0.5 (mm) - حداکثر: 460 * 400 * 4.0 (mm)، قابل تنظیم: 0.28-4.2 تن
سرعت نصب: CHIP / 0.22 ثانیه / CHIP (مرکز لیزر)
QFP: 0.85 ثانیه/QFP (خط CCD)
تعداد فیدر: 104 (فدر کمربند 8 میلی متری)
جهت حمل و نقل: چپ-راست (اختیاری: راست-چپ)
دقت نصب: CHIP/±0.1mm
QFP/±0.05mm (0.5mm زیر زمین)
دامنه کاربرد اصلی: حداقل: 1005 - حداکثر: 32 * 32 میلی متر
برق مورد نیاز: AC100، 110، 200، 220، 240V (50/60HZ) 2.6KW (حداکثر)
مساحت / اندازه: حدود 2.6 ㎡
وزن خالص: حدود 1100 کیلوگرم
انواع فیدر: 8 میلی‌متر، 12 میلی‌متر، 16 میلی‌متر، 24 میلی‌متر، 32 میلی‌متر، 44 میلی‌متر، 56 میلی‌متر تغذیه‌کننده کمربند، فیدر انباشته (سینی)، فیدر تعاملی (ارتعاش)، دستگاه فیدر چند دیسکی 20 حرکتی (کابینت IC)
مصرف هوا: 150NI/Min
شماره مدل: CP40LV
سر نصب: 3
روش مرکزی: لیزر خطی، سیستم ویدئویی (دوربین ثابت)
اندازه بستر: حداقل: 50*50*0.5 (mm) - حداکثر: 460 * 400 * 4.0 (mm)، قابل تنظیم: 0.28-4.2 تن
سرعت نصب: CHIP / 0.22 ثانیه / CHIP
QFP: 0.85 ثانیه/QFP (خط CCD) 1.3 ثانیه/QFP (مرکز کردن ویدیو)
تعداد فیدر: 104 (فدر کمربند 8 میلی متری)
جهت حمل و نقل: چپ-راست (اختیاری: راست-چپ)
دقت نصب: CHIP/±0.1mm
QFP/0.05± میلی‌متر (پیچ 0.5 میلی‌متر) 0.03 ± میلی‌متر (پیچ 0.03 میلی‌متر): اختیاری
محدوده کاربرد اصلی: تراز لیزری: حداقل: 1005 - حداکثر: □32 * 32 میلی متر
مرکز ویدئو: حداکثر: □42*42 (0.5 میلی متر زمین)
اختیاری: □32*32mm (0.3mm زیر زمین)
BGA: □42 * 42 میلی متر (1.0 میلی متر زمین)
برق مورد نیاز: AC100، 110، 200، 220، 240V (50/60HZ) 2.6KW (حداکثر)
مساحت / اندازه: حدود 2.6 ㎡
وزن خالص: حدود 1100 کیلوگرم
انواع فیدر: 8 میلی‌متر، 12 میلی‌متر، 16 میلی‌متر، 24 میلی‌متر، 32 میلی‌متر، 44 میلی‌متر، 56 میلی‌متر تغذیه‌کننده کمربند، فیدر انباشته (سینی)، فیدر تعاملی (ارتعاش)، دستگاه فیدر چند دیسکی 20 حرکتی (کابینت IC)
مصرف هوا: 150NI/Min
دستگاه قرار دادن چندکاره سری CP45 سامسونگ:
سامسونگ CP45FV
سر قرار دادن 6 سر قرار
سیستم سروو موتور درایوهای X، Y axis-Z سیستم درایو حرکت محور
سیستم پرواز CP45F روش مرکز کردن
CP45FV Full Vision (Fly Vision+Stage Vision)
اندازه زیرلایه استاندارد 50×30×0.38mm×460×400×4.2mm گزینه (CP45-L NEO) 50×100×0.38mm×510×460×4.3mm
سرعت نصب CHIP 0.178 ثانیه / قطعه IPC9580 14900CPH (1608)
QFP 0.75 ثانیه / قطعه (مرکز پرواز) 1.6 ثانیه / قطعه (سیستم دید ثابت)
تعداد فیدر فیدر تسمه (104 اختیاری)
جهت حمل و نقل چپ-راست (اختیاری: راست-چپ)
دقت نصب CHIP 0603 (0201) تراشه ± 0.08mm 1005Chip
QFP ± 0.1 میلی متر QFP ± 0.04 میلی متر
محدوده اصلی: دوربین پرواز 1005 (0402) □ 22 میلی متر آی سی، 0603 (0201) □ 12 میلی متر (گزینه)
دوربین ثابت استاندارد (FOV35) ～□32mm IC (پیچ سرب: 0.4mm)
دوربین ثابت ویژه (FOV20) □17 میلی متر آی سی (پیچ سرب: 0.3 میلی متر)
دوربین ثابت ویژه (FOV45) ～□42mm IC (Lead Pitch: 0.5mm)
کمترین.Lead Pitch (QFP) 0.3mm (با FOV20 Vision)
کمترین.زمین توپ (BGA) 0.5 میلی متر (با FOV20 Vision)
قطعات تا 15 میلی متر (9 میلی متر: با دید پرواز)
برق مورد نیاز AC220 × 240 ولت (50/60 هرتز، 3 فاز) RMS 2.6 کیلو ولت آمپر (حداکثر: 6 کیلو ولت آمپر)
مساحت/اندازه (mm) (x*y*h) 1650×1540×1420
وزن خالص حدود 1380 کیلوگرم
انواع فیدر 8 میلی متری، 12 میلی متری، 16 میلی متری، 24 میلی متری، 32 میلی متری، 44 میلی متری، 56 میلی متری تغذیه کننده تسمه، سینی، فیدر ویبره، کابینت آی سی چند دیسکی 20 کاره
مصرف هوا 5kg/cm³, 160Nl/min
CP45FVNEO
مورد CP45F/FV NEO
روش تجسم Full Vision (Fly Vision+Stage Vision)
سرعت نصب حداکثر سرعت تراشه 0.178 ثانیه/تراشه،
IPC9580 14900CPH(1608)
دوربین IC پرواز 0.75sec/QFP64
دوربین ثابت 1.6sec/QFP256
دقت نصب 0603 (0201) تراشه ± 0.08 میلی متر
1005 تراشه ~ ± 0.1 میلی متر
QFP ± 0.04 میلی متر
دوربین پرنده 1005 (0402) □ 22 میلی متر آی سی، 0603 (0201) □ 12 میلی متر (اختیاری)
دوربین ثابت استاندارد (FOV35) ～□32mm IC (پیچ سرب: 0.4mm)
دوربین ثابت ویژه (FOV20) □17 میلی متر آی سی (پیچ سرب: 0.3 میلی متر)
دوربین ثابت ویژه (FOV45) ～□42mm IC (Lead Pitch: 0.5mm)
کمترین.Lead Pitch (QFP) 0.3mm (با FOV20 Vision)
کمترین.زمین توپ (BGA) 0.5 میلی متر (با FOV20 Vision)
قطعات تا 15 میلی متر (9 میلی متر: با دید پرواز)
اندازه برد PCB 460X400X4.2~50X30X0.38 / 510X460X4.2~50X100X0.38 (CP45-L NEO)
خط تولید خودکار SMT
خط تولید SMT کارخانه شنژن
تولید کنندگان تجهیزات خط تولید SMT
نمای کلی محصول: اجاره خط تولید تمام اتوماتیک سامسونگ/سامسونگ SMT، اجاره، فروش، خط تولید تمام اتوماتیک SMT دست دوم با کیفیت خوب، کارکرد آسان و ارزان، مناسب برای راه اندازی کارخانه های SMT یا نیمه اتوماتیک خطوط تولید به کارخانه های خط تولید تمام اتوماتیک ارتقا یابد.
