240 ولت 50 هرتز SMT Yg12 یاماها ماشین انتخاب و قرار دادن برای مونتاژ PCB

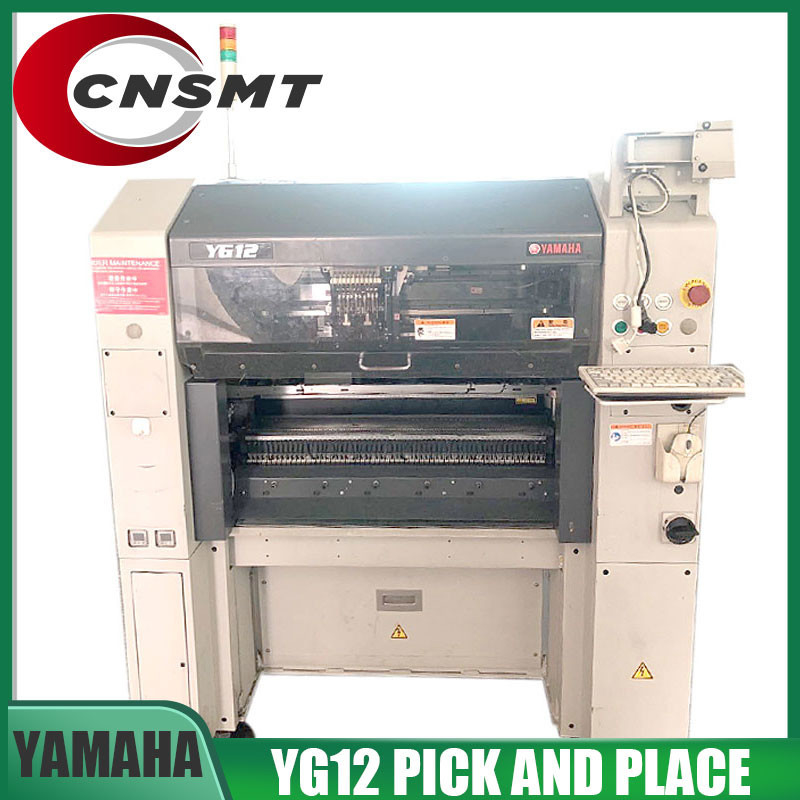

YAMAHA YG12 PICK AND PLACE MACHINE
بسیاری از کارخانه‌های SMT در سرتاسر جهان ماشین انتخاب و مکان یاماها YG12 را به این 3 دلیل ترجیح می‌دهند:
ناگفته نماند، YAMAHA YG12 PICK AND PLACE MACHINE در مقایسه با سری های قبلی طراحی جمع و جور دارد، که باعث می شود آن را مدرن تر و راحت تر در داخل کارخانه قرار دهید.
برای کسب اطلاعات بیشتر در مورد ماشین انتخاب و مکان یاماها YG12، در زیر ویژگی های دقیق آن آورده شده است.
امکانات:
مشخصات YAMAHA YG12:
| اندازه PCB: | L510×W460 تا L50×W50mm |
| سرعت نصب: | 36000 CPH (0.1 ثانیه/CHIP) |
| دقت نصب: | +/-0.05mm/CHIP |
| محدوده اندازه کامپوننت: | اجزای 0402 (پایه متریک) تا □32*mm |
| تعداد فیدر: | 60 (حداکثر، تبدیل قرقره نوار 8 میلی متری) تک طرفه، گزینه دو طرفه 120 |
| دوربین چندگانه | گزینه |
| منبع تغذیه: | AC 3 فاز 200/208/220/240/380/400/416 ولت |
| فشار تقاضا: | 0.55 مگاپاسکال یا بیشتر، در حالت تمیز و خشک |
| وزن دستگاه: | 1250 کیلوگرم |
پرهای برتر یاماها YG12:
1. قاب ریخته گری یکپارچه با استحکام بالا:
(1) قاب یکپارچه با دوام بالا و دقت بالا
(2) تجزیه و تحلیل کامل ساختار، توسعه و تولید شده بر اساس انواع آزمایشات تجربی
(3) برای اطمینان از دقت بالا، با درایو با شتاب بالا سازگار شوید
2. دستگاه موقعیت یابی گیره جانبی PCB: طرف PCB به عنوان روش ثابت کردن گیره ریلی ثابت می شود:
(1) بهتر می تواند تاب خوردگی PCB را اصلاح کند.
(2) نیازی به باز کردن سوراخ های موقعیت یابی روی PCB نیست
(3) قطعات را می توان روی لبه PCB نصب کرد (موقعیت دریچه ای که لبه PCB را ثابت می کند قابل تنظیم است)
3. دستگاه موقعیت یابی پشتیبانی PCB:
پس از تنظیم خودکار عرض تسمه نقاله PCB، گیره های لبه ریل به طور خودکار دو انتهای PCB را ثابت می کنند و سپس سروو موتور دستگاه پشتیبانی پایین برد PCB را کنترل می کند.به این ترتیب فقط باید عرض و ضخامت PCB را در برنامه نرم افزاری تنظیم کنید.پشتیبانی و تعمیر، حذف تغییرات جابجایی PCB در طول فرآیند نصب
4. PCB کالیبراسیون مرجع چهار نقطه:
YG12 می تواند از 4 نقطه مرجع روی PCB برای اصلاح استفاده کند.برای تخته های نازک و تخته های انعطاف پذیر، 4 نقطه مرجع می توانند به طور کامل خطای تاب برداشتن کل PCB را تصحیح کنند تا از قرارگیری دقیق اطمینان حاصل شود.
5. سر جایگذاری خطی:
هد قرارگیری مجموعه ای از 5 هد قرارگیری آنلاین است و حرکت هر سر جایگذاری به طور مستقل توسط مجموعه ای از موتورهای خطی (Liner Motor) و گریتینگ ها کنترل می شود که جایگذاری با دقت بالا را بهتر تضمین می کند.
6. سیستم کنترل موتور خطی:
سیستم کنترل موتور خطی با دقت بالا (Liner Motor) یاماها که خود توسعه یافته است، دقت و پایداری قرار دادن را بهبود می بخشد.
7. لنز تشخیص مولفه:
آخرین نسل سوم لنزهای دیجیتال کامپوزیت شش ضلعی با دقت بالا، پس از اینکه همه نازل های مکش اجزا را مکش می کنند، با سرعت بالا از لنز عبور می کنند تا تشخیص بی وقفه همه اجزای مکش را درک کنند.لنز دیجیتال دارای وضوح بالای 4 میلیون پیکسل (2048x2048) است، می تواند وضوح تصویر را به طور کامل تضمین کند و می تواند تشخیص دقیق یک لنز را تا طیف گسترده ای از اجزای دقیق (0402 میلی متر (01005 اینچ) درک کند. ~ □L100xW45mm).
8. تشخیص بدون توقف با سرعت بالا:
تشخیص اسکن لنز دیجیتال کامپوزیت، تشخیص با دقت بالا موقعیت مرکزی و انحراف زاویه ای همه اجزا بدون توقف دستگاه از بالای لنز دیجیتال کامپوزیت با سرعت بالا برای همه اجزای روی نازل.
9. رابط نمایش تصویر BGA/CSP:
دوربین دیجیتال کامپوزیت با کیفیت بالا می تواند به وضوح وضعیت توپ های لحیم BGA و CSP را شناسایی کند تا از قرارگیری نامناسب جلوگیری کند.
10. کالیبراسیون خودکار موقعیت های نصب و چیدن:
پس از اینکه هد قرار دادن قطعه را برداشت، لنز اسکن آن را تشخیص خواهد داد.اگر موقعیت مرکزی قطعه انتخاب شده جابجا شود، دستگاه قرار دادن می تواند به طور خودکار پارامترهای جابجایی را تصحیح کند تا از صحت این قرارگیری و چیدن بعدی اجزا اطمینان حاصل کند.
11. سیستم جبران دقیق ترکیب MACS:
این می تواند انحراف قرارگیری محور X و Y ناشی از انبساط حرارتی و انقباض تجهیزات را از بین ببرد.
تغییر مکان ناشی از زاویه سر، فشار و وزن سر نازل را اصلاح کنید
12. دستگاه تشخیص تعلیق فیدر:
کاربرد فناوری تشخیص شطرنجی:
(1)، برای اطمینان از اینکه فیدر به طور دقیق در محل نصب شده است
(2) می تواند از کج شدن فیدر و آسیب رساندن به سر قرارگیری جلوگیری کند
13. سنسور PCB سبک جدید:
با استفاده از نوع جدیدی از سنسور PCB پرتوی عبوری، منبع فرستنده و دستگاه گیرنده در دو طرف داخلی بالا و پایین دو مسیر انتقال پنهان می شوند و به صورت مایل از برد PCB عبور می کنند.PCB به دلیل طرح نادرست PCB و خطای القایی PCB از طریق سوراخ کاملاً اجتناب می شود.وضعیت خسارت برخورد.
14. ایستگاه تعویض دهان اتوماتیک ANC:
نازل های یدکی و نازل های سفارشی را می توان به طور خودکار طبق تنظیمات برنامه نرم افزار تعویض کرد
15. طراحی منحصر به فرد نازل:
(1) با یک بافر فنری مینیاتوری، دستگاه از ضربه سخت قطعات مکیده شده جلوگیری می کند.
(2) برای نگهداری و نگهداری آسان می توان آن را تجزیه کرد.
(3) پس از فرسوده شدن نوک، فقط قسمت آسیب دیده را می توان برای کاهش هزینه های تولید تعویض کرد.
اینجا در CNSMT، ما ماشین انتخاب و مکان یاماها YG12 جدید و دست دوم را ارائه می دهیم.ما این را در دسترس قرار دادیم تا گزینه ها و راه حل های بهتری به کارخانه های SMT در سراسر جهان ارائه دهیم.
ما بیش از 10 سال است که شریک برند یاماها برای دستگاه های SMT هستیم.ما به طور خاص این برند را به عنوان شریک خود در چین انتخاب کرده‌ایم، زیرا می‌دانیم که یاماها از کیفیت صحبت می‌کند و کیفیت همیشه مهمترین جنبه هر دستگاهی است که باید بتوانیم به مشتریان خود ارائه دهیم.
چرا CNSMT را انتخاب کنید؟
برای کسب اطلاعات بیشتر در مورد دستگاه انتخاب و مکان یاماها YG12، در زیر متداول‌ترین سؤالاتی است که از سؤالاتی که دریافت کرده‌ایم گردآوری کرده‌ایم.
سوال:آیا هنگام سفارش YG12 حداقل مقدار سفارش وجود دارد؟
پاسخ:اینجا در CNSMT حداقل مقدار سفارش وجود ندارد.اگر فقط به یک دستگاه نیاز دارید، ما با کمال میل سفارش را برای شما پردازش می کنیم.
سوال:چه مدت می توانید سفارش من را ارسال کنید؟
پاسخ:هنگامی که ما تمام جزئیات سفارشات شما از جمله آدرس حمل و نقل را دریافت کردیم، قبل از بسته بندی، ابتدا سفارش شما را بررسی می کنیم.می توانید بسته بندی استاندارد (جعبه) یا چوب را انتخاب کنید.پس از بسته بندی مناسب دستگاه شما، حمل و نقل شما را ترتیب خواهیم داد.
تعداد روزهای ارسال به مکان واقعی شما بستگی دارد.معمولاً از زمانی که پرداخت شما را تأیید کرده‌ایم، این فرآیند ۲ تا ۳ روز کاری طول می‌کشد.ممکن است دستگاه خود را 10 روز کاری از زمانی که ما آن را ارسال کرده ایم تحویل بگیرید.
برای اطلاع از تعداد دقیق روزهایی که باید منتظر بمانید تا سفارش به دست شما برسد، لطفا مستقیماً با ما تماس بگیرید.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
