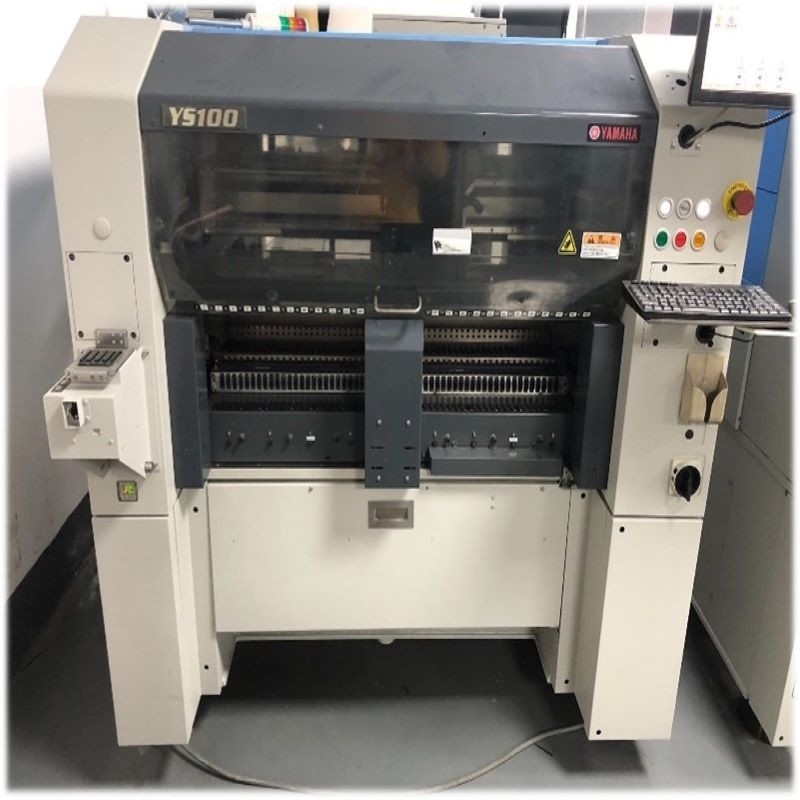

دستگاه Pick and Place یاماها YS100 به دلیل سرعت بالا و شرایط کاری پایدار محبوب ترین مدل در دنیا می باشد.بسیاری از مشتریان این مدل YAMAHA YS100 SMT Pick and Place Machine را انتخاب می کنند.
YAMAHA YS100 Pick and Place Machine همانطور که همه می دانیم.بسیار مهم است که PCB ها را به طور کارآمد بسازیم.این باعث می شود که فرآیند بدون زحمت و سریع انجام شود.این یک ماشین روباتیک است که به حمل و قرار دادن قطعات کوچک برد مدار کمک می کند.عملکردهای خود را دقیقاً و در عین حال ایمن انجام می دهد زیرا کیفیت مواد را قربانی نمی کند.

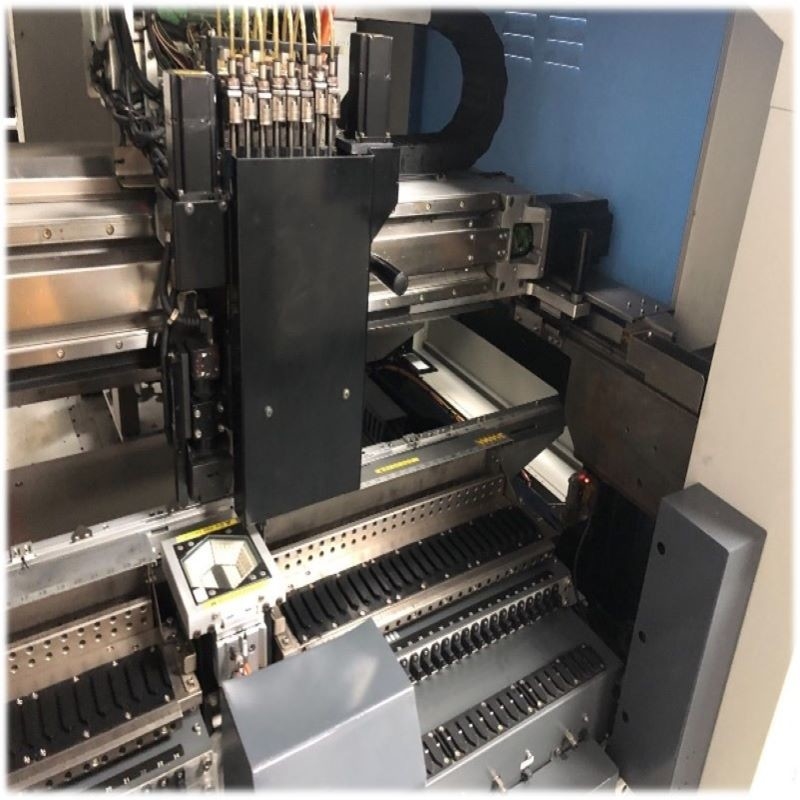

قطعات باید محکم به گیره متصل شوند و هوای خلاء هنگام حرکت به سمت PCB هدایت می شود.برای جلوگیری از آسیب، قطعه نباید چسبندگی خود را از دست بدهد.
با این اوصاف، مایلیم شما را با یاماها YS100 SMT Machine آشنا کنیم.این یک دستگاه ممتاز است که توسط یاماها SMT، یک برند الکترونیکی مشهور تولید شده است.ما این دستگاه SMT یاماها را با قیمتی مقرون به صرفه می فروشیم.
امکانات:
مشخصات فنی:
(نکته 1) با طرح ترکیبی همراه با SATS / DYTF و غیره متفاوت است.
(توجه 2) برای اطلاعات در مورد "مشخصات 2 مرحله ای فشار بالا."، لطفاً جداگانه با ما مشورت کنید.
(نکته 3) در مورد نوع سر FNC، محدوده اجزای قابل اجرا 31 میلی متر یا کمتر است.
(نکته 4) هنگام استفاده از کانکتورهای بلند و قطعات بزرگ، لطفاً به طور جداگانه در مورد مقادیر افست غیر عادی و زاویه چرخش با ما مشورت کنید.
(نکته 5) ارتفاع 4 میلی متر یا کمتر از صفحه بالایی PCB قبل از حمل و نقل برای نوع سر FNC مورد نیاز است.
(نکته 6) این بعد شامل طرح ریزی نمی شود.
دستگاه های پلاگین اتوماتیک جدید، دوشاخه افقی، دوشاخه عمودی، دوشاخه LED فله، اجاق Reflow، لحیم کاری موج، داخلی، وارداتی دارای سرب، لحیم کاری بدون سرب.لحیم کاری موجی.
سایر تجهیزات مرتبط با SMT: AOI;تجهیزات تست اشعه ایکس t;دستگاه چاپ نیمه اتوماتیک و تمام اتوماتیک.
| مدل: | YS100 |
| PCB قابل اجرا: | L510 X W460mm تا L50 X W50mm - (یادداشت 1 و 2) |
| میزان عبور (بهینه): | 25، 000 CPH (0.14 ثانیه/معادل CHIP) |
| دقت نصب: | اجزای استاندارد یاماها |
| منبع تغذیه: | AC 3 فاز 200/208/220/240/380/400/416 ولت +/-10% 50/60 هرتز |
| منبع تامین هوا: | 0.45 مگاپاسکال یا بیشتر، در حالت تمیز و خشک |
| بعد خارجی- (تبصره 6): | L1، 665xW1، 562 (انتهای پوشش) xH1، 445 میلی‌متر (بالای روکش) L1، 665xW1، 615 (انتهای راهنما برای کالسکه فیدر) xH1، 445 متر (روکش بالایی) |
| بستر هدف: | L50 × W50mm تا L510 × W460mm |
| راندمان مکان یابی: | (وضعیت) 25000 CPH (معادل 0.14 ثانیه / CHIP) |
| دقت قرارگیری (μ + 3σ): | ± 0.05mm / CHIP، ± 0.05mm / QFP |
| تکرارپذیری (3σ): | ± 0.03 میلی متر / CHIP، ± 0.03 میلی متر / QFP |
| اجزای هدف: |
|
| ارتفاع جزء: | 15 میلی متر یا کمتر - (یادداشت 5) |
| انواع مولفه: |
|

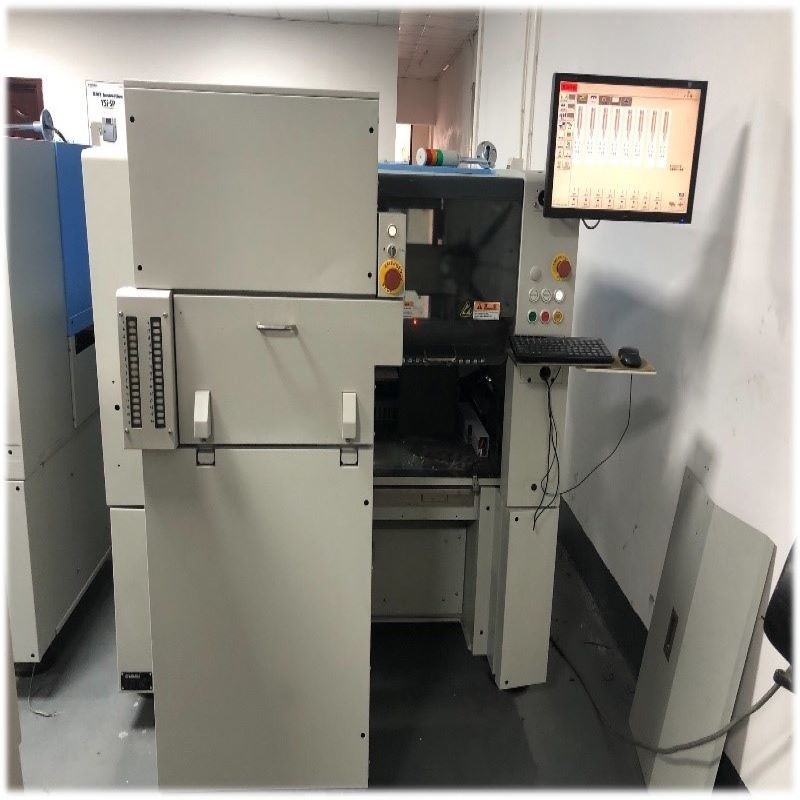

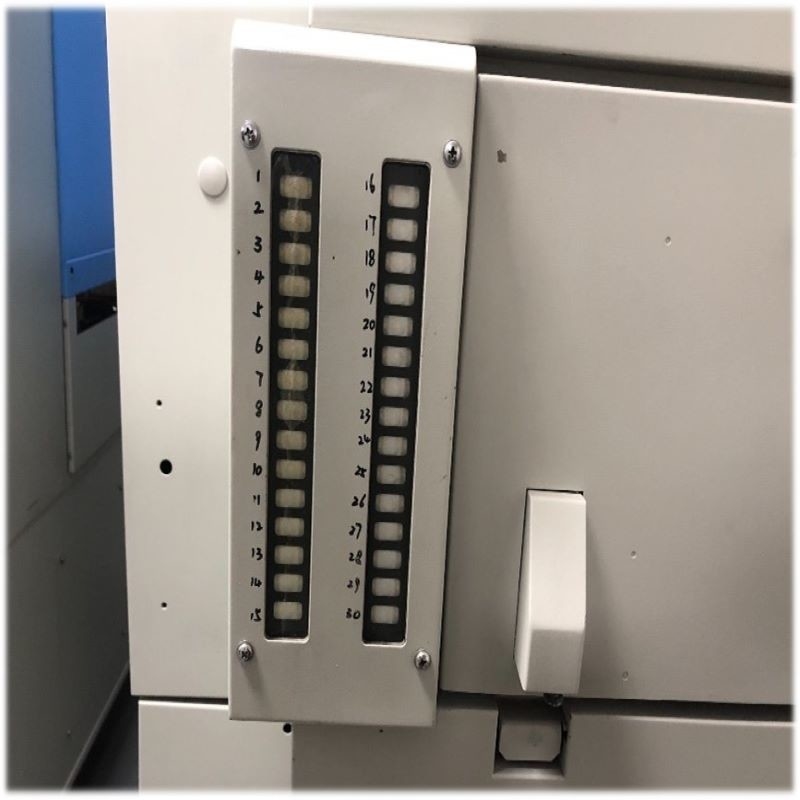

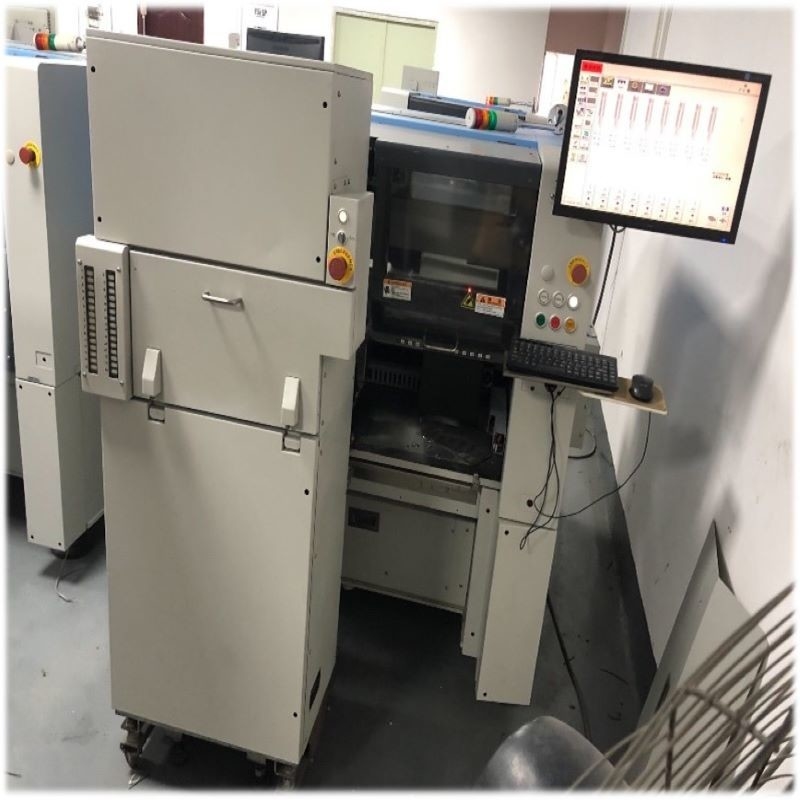

| SATS (سینی خودکار): | اختیاری، اگر به سینی SAT نیاز ندارید، قیمت آن ارزان تر از آن است و اگر دستگاه YAMAHA YS100 با SAT سازگار نیست، می توانید یک سینی آی سی دستی نصب کنید. |
| وزن: | تقریبا1، 630 کیلوگرم (فقط واحد اصلی) |
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
