مدل: NPM-D3
اندازه تخته (میلی متر)*1:
دو خط: L50×W50×L510×W300
تک خط: L50×W50×L510×W590
زمان تغییر تابلو:
دو خط: 0 ثانیه * زمانی که زمان چرخه زیر 3.6 ثانیه است، نمی تواند 0 ثانیه باشد.
Single Lane: 3.6 ثانیه * هنگام استفاده از مشخصات نوار نقاله نوع کوتاه.
منبع تغذیه: سه فاز AC200, 220, 380, 400, 420, 480V, 2.7kVA
منبع هوا * 2: 0.5 مگا پاسکال، 100 لیتر در دقیقه (ANR)
ابعاد تجهیزات (میلیمتر) 2: W832×D2652×H14443*4
وزن: 1680 کیلوگرم (فقط واحد اصلی؛ ممکن است بسته به اجزای اختیاری متفاوت باشد)
گزینه های سر قرار دادن:
سر سبک 16 نازل (با 2 بازو) - در حالت تولید بالا
سرعت قرار دادن: 84000 CPH (0.043 ثانیه / جزء)
IPC9850: 63300 CPH*5
دقت قرارگیری (Cpk≧1): ± 40μm/component
اندازه قطعه (میلی متر): تراشه 0402 * 7 × L6 × W6 × T3
تامین قطعات:
عرض نوار: 8/56 میلی متر
نوار 8 میلی‌متری: حداکثر 68 خط (با فیدر تک حلقه نازک 8 میلی‌متری و فیدر دو حلقه، قرقره کوچک)
گزینه های سر قرار دادن:
سر سبک 16 نازل (با 2 بازو) - OFF حالت تولید بالا
سرعت قرار دادن: 76000 CPH (0.047 ثانیه / جزء)
IPC9850: 57800 CPH*5
دقت قرارگیری (Cpk≧1): ± 30μm/کامپوننت (±25μm/کامپوننت*6)
اندازه قطعه (میلی متر): تراشه 030 * 7 × L6 × W6 × T3
گزینه های سر قرار دادن:
سر 12 نازل (با 2 بازو)
سرعت قرار دادن: 69000 CPH (0.052 ثانیه / جزء)
IPC9850: 50700 CPH*5
دقت قرارگیری (Cpk≧1): ± 30μm/component
اندازه کامپوننت (میلیمتر): تراشه 0402*7×L12×W12×T6.5
گزینه های سر قرار دادن:
سر 8 نازل (با 2 بازو)
سرعت قرار دادن: 43000 CPH (0.084 ثانیه / جزء)
دقت قرارگیری (Cpk≧1): ± 30μm/QFP 12mm/32mm، ±50μm/QFP زیر 12mm
اندازه قطعه (میلی متر): تراشه 0603 × L100 × W90 × T28
چوب: حداکثر.8 خط، سینی: حداکثر.20 (با 1 سینی فیدر)
گزینه های سر قرار دادن:
سر 2 نازل (با 2 بازو)
سرعت قرار دادن: 11000 CPH (0.327 ثانیه / جزء)
IPC9850: 8500 CPH (0.423 ثانیه/QFP)
عرض نوار: 8/56/72/88/104mm

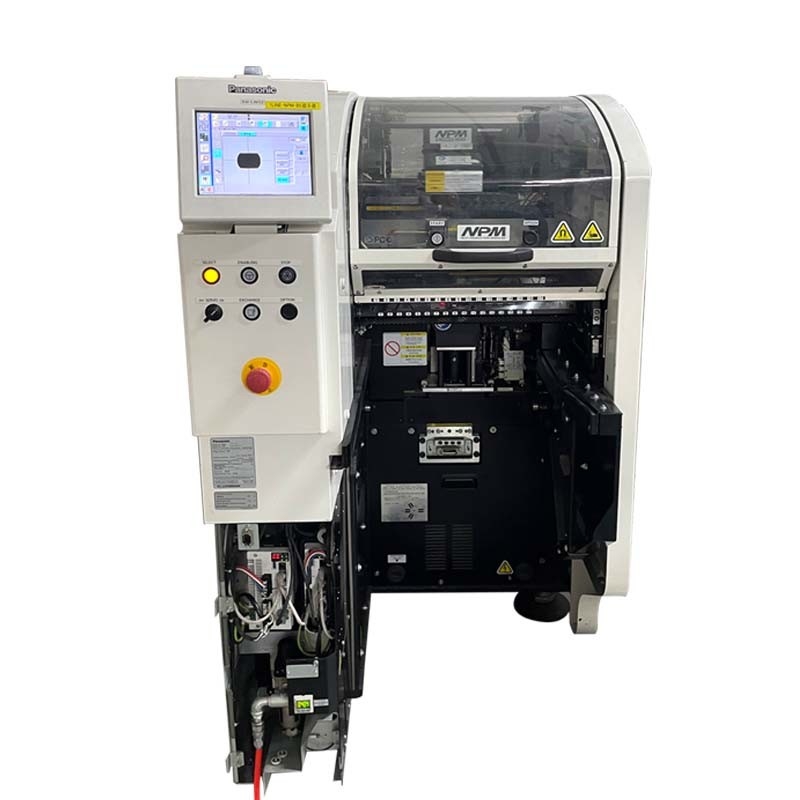

دستگاه نصب ماژول پرسرعت Panasonic NPM-D3 دارای ویژگی های عملکردی زیر است:
بهره وری بالا در واحد سطح: از طریق خط تولید مونتاژ فیزیکی جامع، به خروجی بالایی از نصب و بازرسی دست یابید و کارایی تولید را بهبود بخشید.
انعطاف پذیری سیستم: مشتریان می توانند آزادانه خط تولید واقعی را با توجه به نیاز خود انتخاب کنند و آزادانه موقعیت سر کار را از طریق عملکرد plug and play تنظیم کنند.
عملکرد مدیریت سیستم: اجرای مدیریت کلی خطوط تولید، کارگاه ها و کارخانه ها از طریق نرم افزار سیستم، از جمله نظارت پویا و پشتیبانی برای تولید برنامه ریزی شده.
چندین گزینه نصب: NPM-D3 با 16 سر نصب نازل سبک وزن، 12 سر نصب نازل، 8 سر نصب نازل و 2 سر نصب نازل ارائه می شود که می تواند با توجه به نیاز شما انتخاب شود.
عملکرد چاپ دوطرفه: NPM-D3 از چاپ دوطرفه پشتیبانی می کند و مستقیماً به دستگاه ماژول مسیر دوگانه NPM-D3 در قسمت جلویی چاپ متصل می شود.
ویژگی های نرم افزار سیستم: NPM-D3 به عملکردهای مختلف نرم افزار سیستم، از جمله سیستم کنترل ارتفاع نصب، سیستم هدایت عملیات، سیستم APC، گزینه کالیبراسیون اجزا، گزینه برش خودکار ماشین و گزینه ارتباط بالایی مجهز است.
خط تولید چند منظوره: با اتخاذ تسمه نقاله دو مسیر، انواع مختلف بسترها را می توان در یک خط تولید مخلوط و تولید کرد.
به طور کلی، دستگاه نصب ماژول پرسرعت Panasonic NPM-D3 دارای ویژگی های ظرفیت تولید بالا، دقت بالا، انعطاف پذیری و تطبیق پذیری است که راه حل های نصب کارآمد را ارائه می دهد.
