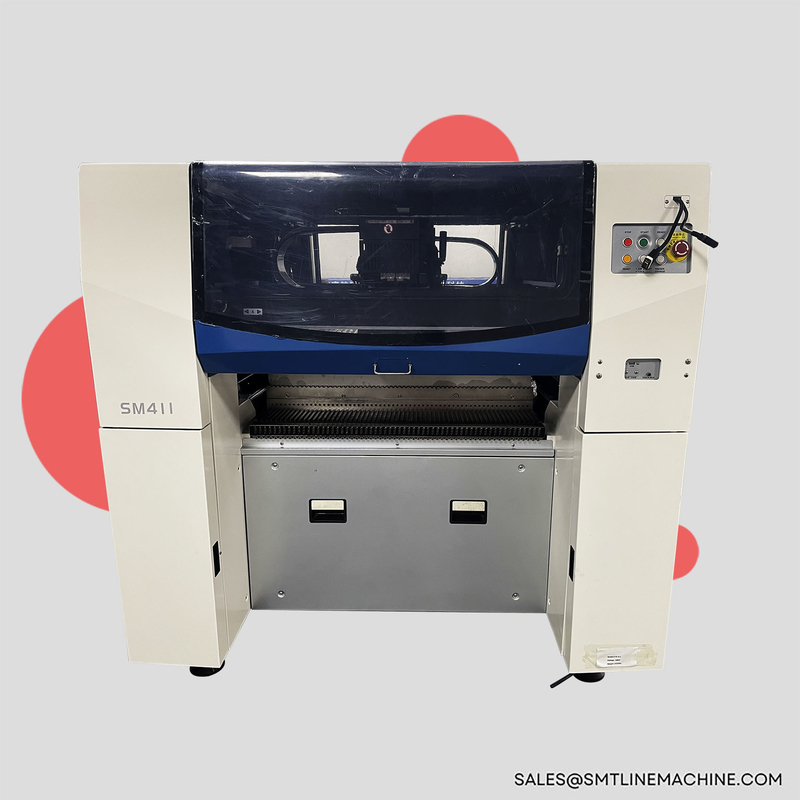

دستگاه Samsung SM411 SMT Pick Place Machine یک ماشین اتوماتیک با سرعت بالا و دقت بالا با اندازه L1400mm X W1400mm X H1400mm است.این دارای حداکثر سرعت نصب 6000CPH و می تواند قطعات را تا 25mm در ارتفاع ادارهبا سرعت نصب سریع خود تا 42k CPH (IPC9850) ، آن را ارائه می دهد دقت بالا و قابلیت اطمینان نهایی در مورد دقت قرار دادن و سرعت.
| پارامتر | ارزش |
|---|---|
| ضخامت PCB | 0.38 میلیمتر.4.2 میلیمتر |
| اندازه دستگاه | L1650×1690×1535 میلی متر |
| سرعت نصب | ۶۰۰۰ سی پی اچ |
| ارتفاع اجزای | حداکثر 25 میلی متر |
| سیستم کنترل | PLC |
| اندازه اجزای | 0402-5050 |
| تعداد نوزل ها | 8 |
| تعداد سرها | 2 |
| نوع | اتوماتيك |
| وزن | ۱۸۲۰ کیلوگرم |
| سیستم بینایی | آره |
| سرعت نصب | تراشه 42k CPH (IPC9850) |
دستگاه انتخاب مکان SMT
دستگاه انتخاب و قرار دادن سامسونگ SM411 یک دستگاه انتخاب و قرار دادن ایده آل برای خطوط تولید SMT است. آن را با یک سیستم دید با دقت بالا مجهز کرده و دارای دقت بالا از تراشه / IC ± 50m ((Cpk1.0) ،سرعت سریع 0.086sec/Chip، و عملکرد قابل اعتماد. دستگاه انتخاب و قرار دادن SM411 دارای یک منبع برق قوی از AC220V / 50HZ، و وزن 1820KG است.با گواهینامه OPP و در حداقل مقدار سفارش 2 با بسته بندی جعبه چوبی در دسترس است. زمان تحویل در عرض 10 روز است و توانایی عرضه روزانه است. این ماشین انتخاب و مکان مناسب برای دقت بالا، سرعت بالا و تولید با کارایی بالا است.
نام تجاری:دستگاه انتخاب و قرار دادن سامسونگ SM411
شماره مدل:سامسونگ SM411
محل تولید:چین
گواهینامه:اوپ
حداقل مقدار سفارش:2
جزئیات بسته بندی:جعبه چوبی
زمان تحویل:10
قدرت عرضه:روزانه
نام محصول:دستگاه انتخاب مکان SMT
دقت:±0.02mm
اندازه PCB:حداکثر: L50×40mm510×460mm
نوع:اتوماتيك
فشار هوا:0.5 ~ 0.7MPa ((5.1 ~ 7.1kgf/cm2)
سامسونگ SM411 دستگاه انتخاب و قرار دادن ارائه می دهد بالاترین سرعت و دقت برای کمک به شما برای نگه داشتن با صنعت الکترونیک همیشه در حال تکامل است.اين با سيستم ديداري همراه است تا مطمئن شود که تمام اجزاي آن به دقت قرار گرفته اند.
این ماشین SMT pick and place از سامسونگ کاملا خودکار است، به شما اجازه می دهد قطعات را به سرعت و به راحتی قرار دهید.همچنین دارای یک سیستم فشار هوا قابل تنظیم است تا اطمینان حاصل شود که قطعات با دقت قرار داده شده اند.
ما طیف گسترده ای از پشتیبانی فنی و خدمات را برای ماشین های SMT Pick Place ارائه می دهیم.تیم ما متشکل از متخصصان باتجربه است که در آخرین فن آوری ها و روند مربوط به ماشین آلات SMT Pick Place آگاه هستندتیم ما اینجاست تا به شما کمک کند تا عملکرد دستگاه SMT Pick Place خود را به حداکثر برسانید و طول عمر آن را تضمین کنید.
ما خدمات زیر را ارائه می دهیم:
اگر شما هر گونه سوال و یا نیاز به کمک با دستگاه SMT Pick Place خود را، لطفاً در تماس با ما تردید نکنید.ما متعهد به ارائه بهترین خدمات مشتری و پشتیبانی ممکن.
بسته بندی و حمل:
دستگاه نصب SMT در بسته بندی اصلی آن بسته بندی شده و در یک جعبه امن ارسال می شود. سپس جعبه های چوبی را در یک جعبه پوشانده برای محافظت از محتویات حمل می کند. سپس،جعبه پر شده به آدرس مشتری تحویل داده می شود.
پارامترهای دستگاه نصب سامسونگ SM411:
سرعت نصب: تراشه 42k CPH (IPC9850)
قطعات مربوطه: MAX.0402-14mm (ارتفاع قطعات: H=12mm)
دقت نصب: تراشه/IC ± 50m (Cpk1.0)
PCB مربوطه: L510 * W250 * 2LANE (استانداردی) L510 * W460 * 1LANE (استانداردی) / حداکثر L610 * W460 * 1LANE
سرعت نظری SMT: 0.086sec/chip
سر نصب: 6 * 2 IPC9850 1608CHIP: CPH 42000 IPC9850 SOP: CPH 30000
دقت قرار دادن: ± 0.05 μ M @ 3 b / Chip
محدوده اجزای نصب/ قسمت قابل استفاده: 0603 (0201) ~□ 14mm Chip, SOP, QFP, BGA
حداقل فاصله پین (QFP) حداقل فاصله توپ (QFP) 0.5mm (BGA) / 0.65mm (BGA) حداکثر H=12mm
اندازه PCB برای نصب / اندازه PCB: L50 × 40mm ~ 510 × 460mm
ضخامت PCB اعمال شده: 0.38mm ~ 4.2mm
ابعاد خارجی/ ابعاد ماشین: 1650 × 1690 × 1535mm
مصرف برق: AC200/208/220/240/380/415 V (50/60Hz، 3Phase) حداکثر 5.0kVA
مصرف گاز: 0.5 ~ 0.7MPa (5.1 ~ 7.1kgf / cm2)
وزن: 1820 کيلوگرم
سیستم عامل: کره ای، چینی، انگلیسی/کوریایی چینی انگلیسی
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
