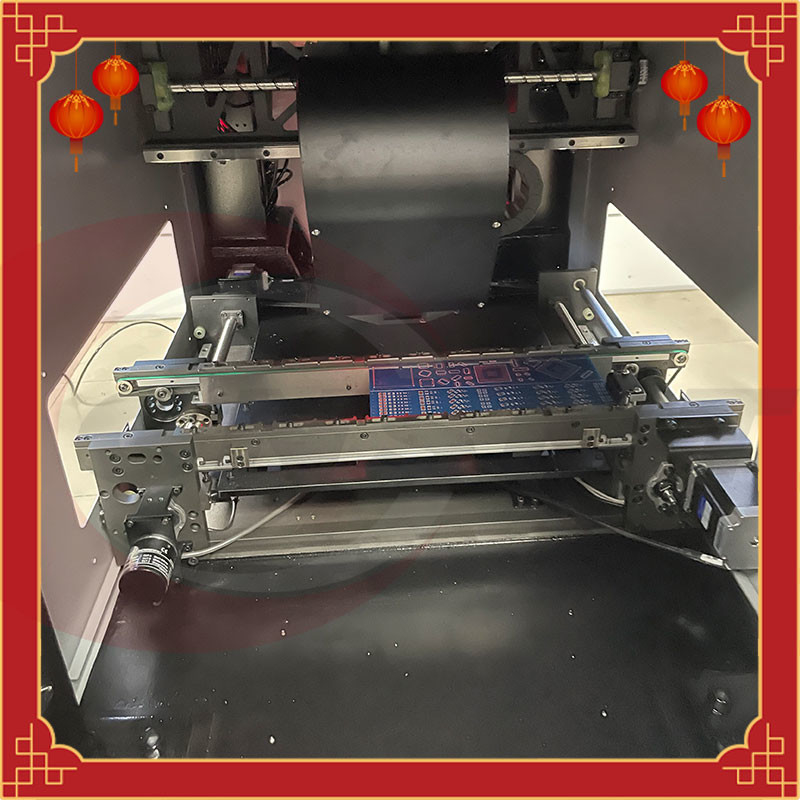

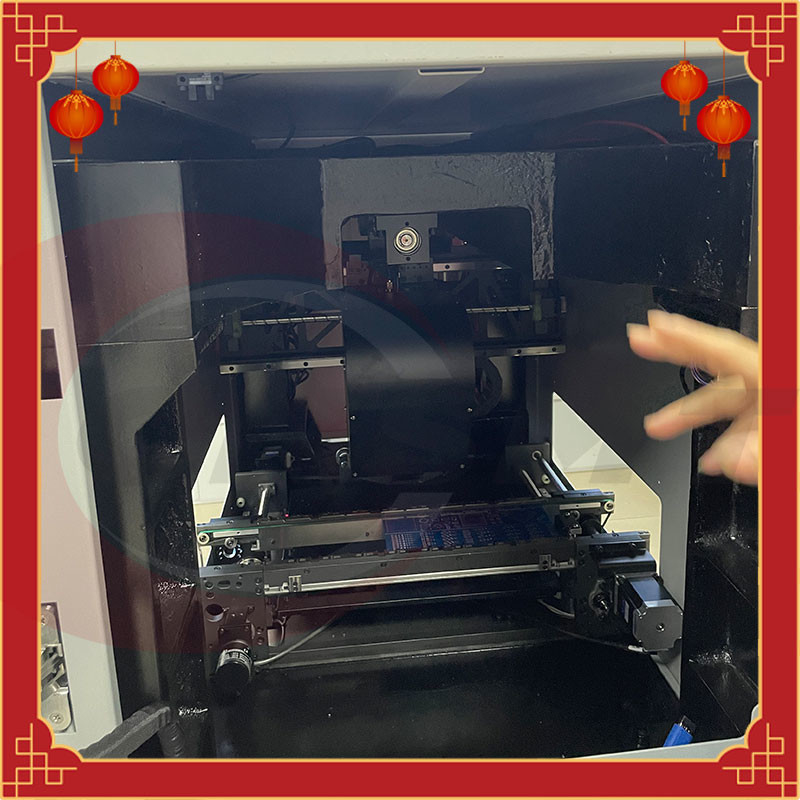

دستگاه بازرسی 3D Inline SPI PCB SMT از راست به چپ برای PCB 5 میلی متری
دستگاه بازرسی 3D Inline SPI PCB -CNSMT-8650M
CNSMT یکی از قوی ترین تولید کنندگان دستگاه های سیستم بازرسی PCB در چین است، از جمله SPI، سیستم بازرسی خمیر لحیم کاری، AOI، سیستم بازرسی نوری خودکار و سایر تجهیزات بازرسی PCB SMT،
ما یک تیم توسعه حرفه ای در زمینه SMT داریم، بهترین نرخ و بهترین کیفیت ماشین های بازرسی PCB را به شما ارائه می دهیم.
اگر به این ماشین ها نیاز دارید، لطفاً بلافاصله با ما تماس بگیرید!
مشخصات:
| سریال های آنلاین سه بعدی SPI SH | ||||||
| 1 | آیتم | مدل | SH8650M | SH8650L | SH8650XL | SH1250L |
| 2 | محتوای تست | انواع تشخیص ضعیف | قلع کمتر، تیز شده، اتصال کوتاه، افست، شکل | |||
| 3 | موارد استاندارد بازرسی | مساحت، ارتفاع، حجم، محل، اتصال کوتاه | ||||
| 4 | محدوده تشخیص ارتفاع خمیر لحیم کاری | 0～500 میکرومتر | ||||
| 5 | حداقل اندازه اندازه گیری | 50*50 میکرومتر | ||||
| 6 | حداکثر اندازه پد | 12*12 میلی متر | ||||
| 7 | حداقل زمین پد | 100 میکرومتر | ||||
| 8 | سیستم نوری | اصل تشخیص | روش اندازه‌گیری مرز برداری چند رنگی و روش اندازه‌گیری ارتفاع مثلثی از نوع نوار قابل برنامه‌ریزی | |||
| 9 | دقت بالا | 1 میکرومتر | ||||
| 10 | کیفیت بالا | 0.35 میکرومتر | ||||
| 11 | مارک دوربین | شناسه آلمانی | ||||
| 12 | پیکسل دوربین | 5.3 میلیون / 12 میلیون | ||||
| 13 | تعداد لنز | لنز دوتایی | ||||
| 14 | تعداد منابع نور | 6 منبع نور | ||||
| 15 | اندازه FOV | 32*24.5mm/35.5*28mm/44.2*35mm | ||||
| 16 | وضوح نوری | 12μm/14μm/17μm | ||||
| 17 | سرعت تشخیص | 0.38 ثانیه / FOV | ||||
| 18 | بخش نرم افزاری | زبان نرم افزار | چینی ها | |||
| 19 | نرم افزار برنامه نویسی | برنامه نویسی آفلاین | ||||
| 20 | زمان برنامه نویسی | 5～10 دقیقه | ||||
| 21 | حالت برنامه نویسی، نوع داده | Gerber Data 274D/274X، برنامه نویسی تصویر اسکن PCB | ||||
| 22 | نرم افزار برنامه نویسی آفلاین | نرم افزار استاندارد برنامه نویسی آفلاین | ||||
| 23 | نرم افزار تجزیه و تحلیل جمع آوری داده های SPC و نظارت بر فرآیند | SPC استاندارد | ||||
| 24 | قطعات سخت افزاری | ساختار قاب | ریخته گری یکپارچه، میله پیچ، ریل راهنما | |||
| 25 | روش رانندگی | سروو موتور | ||||
| حداقل اندازه PCB | 55*55 میلی متر | |||||
| 26 | حالت مداری | راهنمای واحد | ||||
| 28 | حداکثر اندازه PCB (Mm) |
400*350 | 600*500 | 700*460 | 1200*500 | |
| 29 | پارامترهای PCB | 0.5 ~ 5.0 میلی متر ≤5.0 کیلوگرم | ||||
| 30 | ارتفاع قطعه مجاز PCB | بالا: 20 میلی متر، پایین: 25 میلی متر | ||||
| 31 | عرض لبه فرآیند PCB | 2 ~ 3 میلی متر | ||||
| 32 | روش تنظیم عرض ریل | تنظیم عرض دستی / اتوماتیک | ||||
| 33 | روش موقعیت یابی و بستن PCB | موقعیت فوقانی، گیره سیلندر | ||||
| 34 | ارتفاع ریل | 900±20 میلی متر | ||||
| 35 | پسوند آهنگ | می توان جدول اتصال پورت ورودی را ذخیره کرد، طول: 200 میلی متر، می تواند به صورت رایگان ارائه شود | ||||
| 36 | جهت انتقال PCB | از چپ به راست / راست به چپ (تنظیمات کارخانه) | ||||
| 37 | بخش کامپیوتر | میزبان کامپیوتر، نمایشگر | پردازنده i7، 16G، 1TB، LCD 22 اینچی (1920X1080) | |||
| 38 | سیستم عامل | ویندوز 7 64 بیت | ||||
| 39 | عملکرد اسکن بارکد | اسکن دوربین به طور مستقیم، تفنگ بارکد خارجی اختیاری | ||||
| 40 | الزامات تجهیزات | اندازه تجهیزات (L*D*H) (میلی متر) |
630*1620*1470 | 830*1620*1470 | 930*1535*1500 | 1700*1150*1500 |
| 41 | مشخصات برق | AC190~230V 50/60Hz 1KVA | ||||
| 42 | فشار کاری | 0.35 ~ 0.6 MPa | ||||
| 43 | وزن تجهیزات (کیلوگرم) | 1200 کیلوگرم | 1300 کیلوگرم | 1200 کیلوگرم | 1500 کیلوگرم | |
پر:
چرا 3D SPI را انتخاب کنید
سیستم بازرسی خمیر لحیم کاری (SPI) به طور عمده به بازرسی های دو بعدی (2D) و سه بعدی (3D) تقسیم می شود.بازرسی کیفیت خمیر لحیم کاری دوبعدی به طور کلی فقط می تواند "قلع کمتر"، "قلع بیشتر"، "پل زدن" و "آلودگی" را در بین عیوب کیفیت خمیر لحیم کاری تشخیص دهد، اما نمی تواند ضخامت، حجم و اشکال سه بعدی لحیم کاری را تشخیص دهد. خمیر لحیم کاری
با توسعه سریع فناوری الکترونیک، محصولات الکترونیکی پیچیده تر و پیچیده تر می شوند و اجزای SMD در حال اصلاح تر می شوند.
حجم دستگاه‌های نصب سطحی کوچک‌تر و کوچک‌تر می‌شود و پین‌ها و ردپاها متراکم‌تر می‌شوند و اندازه اجزا را کوچک‌تر می‌کنند، تشخیص ضخامت و حجم سه‌بعدی خمیر لحیم کاری اهمیت بیشتری پیدا می‌کند.
بازرسی کیفیت چاپ خمیر لحیم کاری دو بعدی SPI نمی تواند به طور واقعی و جامع کیفیت خمیر لحیم کاری را ارزیابی کند.فناوری تست سه بعدی خمیر لحیم کاری برای حل مشکلات (ضخامت و حجم سه بعدی خمیر لحیم کاری) که با تست مسطح دو بعدی قابل رسیدگی نیست تولید و استفاده می شود.
فناوری اندازه گیری خمیر لحیم کاری 3D SPI از روش اسکن لیزری برای به دست آوردن داده های سه بعدی هر نقطه از خمیر لحیم استفاده می کند، به طوری که می توانیم کیفیت چاپ خمیر لحیم کاری را از طریق صدها خط به جای یک خط قضاوت کنیم.
چرا ما را انتخاب کنید:
استفاده از تجهیزات تست خمیر لحیم کاری سه بعدی SPI برای کارخانه های تولید PCB در چین عمدتاً به واردات متکی است که بسیار گران هستند.
بنابراین، تجهیزات تست خمیر لحیم کاری سه بعدی با حقوق مالکیت معنوی مستقل برای صنعت تولید PCB و صنعت IC چین اهمیت زیادی دارد.
CNSMT یک تولید کننده با نام تجاری پیشرفته تجهیزات بازرسی چاپ خمیر لحیم کاری حرفه ای 3D SPI و تجهیزات بازرسی نوری خودکار AOI است که تحقیق و توسعه، ساخت، فروش و خدمات را ادغام می کند.
تیم تحقیق و توسعه CNSMT از مهندسان ارشد خارج از کشور از تایوان و چین تشکیل شده است.فناوری اصلی تعدادی از اختراعات اختراع و پتنت های کاربردی را به دست آورده است.
اصل و روش تشخیص 3D SPI
SPI (بازرسی خمیر لحیم) به سیستم بازرسی خمیر لحیم کاری اشاره دارد.عملکرد اصلی تشخیص کیفیت چاپ خمیر لحیم است، از جمله حجم، مساحت، ارتفاع، افست XY، شکل، پل و غیره. نحوه تشخیص سریع و دقیق خمیر لحیم کاری بسیار ریز،
به طور کلی از اصل تشخیص PMP (به زبان چینی به عنوان فناوری اندازه گیری پروفیل مدولاسیون فاز ترجمه شده است) و لیزر (به چینی به عنوان فناوری مثلث سازی لیزری ترجمه شده است) استفاده می کند.
