دستگاه بازرسی خودکار SMT سیستم بازرسی PCB 3D AOI 60 هرتز

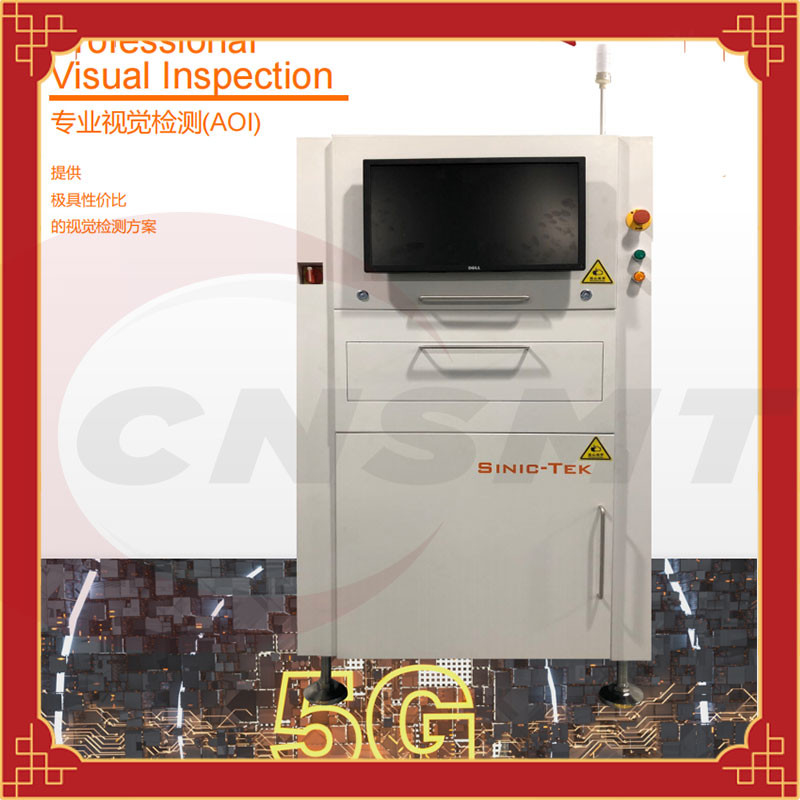

دستگاه بازرسی PCB خودکار سه بعدی 3D AOI، CNSMT-S510
◆ فن آوری اندازه گیری مدولاسیون پروفیل فاز قابل برنامه ریزی PSLM PMP
◆ فناوری نور ساختاریافته همزمان طرح ریزی چهار/هشته
◆ موارد اندازه گیری: قطعات از دست رفته، افست، چرخش، قطبیت سه بعدی، قطعات معکوس، OCV، عمودی، سمت بالا، سنگ قبر، جوشکاری ضعیف و غیره.
◆ موارد بازرسی مفصل لحیم کاری: نوک لحیم کاری، درصد حجم لحیم کاری، قلع بیشتر، قلع کمتر، پل زدن، بسته شدن سوراخ، بالا رفتن از قلع، آلودگی پد و غیره.
◆ کوچکترین عنصر تشخیص: 01005 (انگلیسی)
◆ دقت XY: 10 میلی متر
◆ دقت تکرارپذیری بالا: <1um(4sigma)
◆ منطقه تشخیص: 450x450mm
◆ لنز دور مرکزی با دوربین صنعتی با نرخ فریم فوق العاده بالا و با دقت بالا
◆ سرعت تشخیص: 0.45 ثانیه / FOV
◆ تشخیص نقطه علامت گذاری: 0.5 ثانیه برای هر کدام
◆ حداکثر ارتفاع تشخیص: 10 میلی متر
◆ ارتفاع قطعات روی برد: 50 میلی متر
◆ حداکثر ارتفاع اندازه گیری PCB خم شده: ± 5 میلی متر
◆ سیستم عامل: ویندوز 10 حرفه ای (64 بیت)
◆ برنامه نویسی پنج دقیقه ای، عملیات تک کلیدی
◆ کنترل فناوری فرآیند SPC
تصویر سه بعدی واقعی
تحت تأثیر رنگ، سطح و مواد جسم قرار نمی گیرد
اجزای خاص شکل تا 65 متر قابل شناسایی هستند
بدون نیاز به آزمایش اضافی
می تواند خم شدن PCB، مواد خارجی و آلودگی را به طور همزمان تشخیص دهد
اقلام بازرسی 3DAOI: قطعات مفقود، افست، سنگ قبر، ایستادن در کنار، قلع بیشتر، قلع کمتر، ارتفاع، لحیم کاری کاذب، لحیم کاری کاذب، ارتفاع شناور، پاهای بلند شده، قلع بالا رفتن، پین ها، و اجسام خارجی که با روغن سبز PCB قابل اندازه گیری هستند. ، مواد پرنده، فناوری OCV قطعات اشتباه را تشخیص می دهد و معکوس می کند.
2. حوزه های کاربردی اصلی 3DAOI
3D AOI به دلیل دقت بالای تست (0.4um) به طور گسترده در الکترونیک خودرو، تست تراشه MINI LED، بسته بندی نیمه هادی، تراشه های حافظه و تخته های مدار نصب مختلف استفاده می شود.
