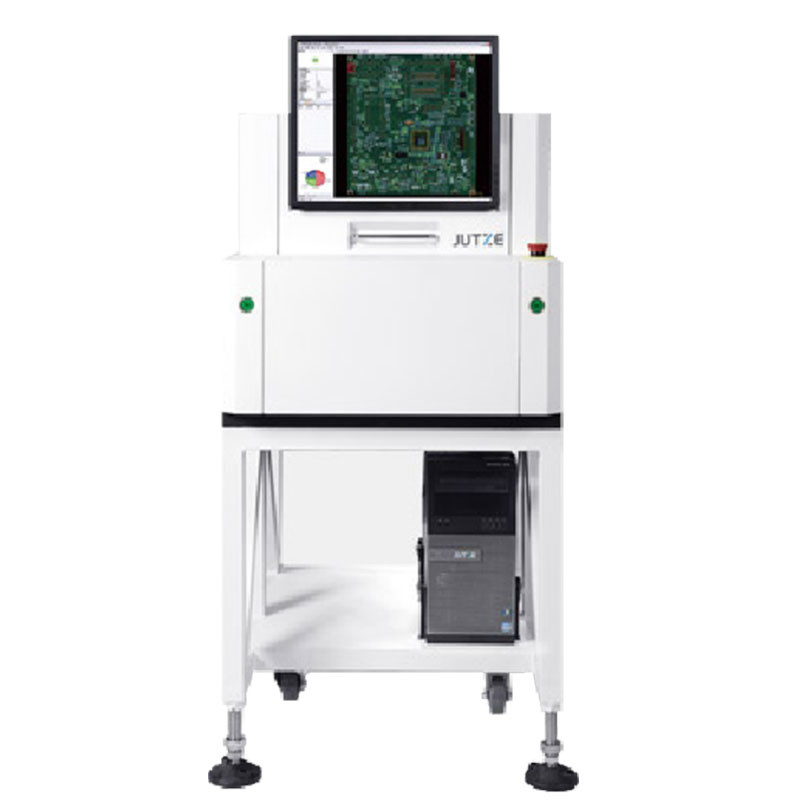

2D Jutze Aoi Inspection SMT Inspection Machine M Size Offline 60Hz

2D Jutze Aoi Inspection SMT Inspection Machine M Size Offline 60Hz

اندازه M آفلاین 2D AOI، دستگاه بازرسی PCB اقتصادی JUTZE CNSMT-2000D

نوع دستگاه: M اندازه آفلاین 2D AOI
بستر قابل اجرا: 50mm x 50mm-330mm x 250mm
ضخامت بستر: 0.4mm-3.0mm
وضوح: 12 um (گزینه 5um-17.5um)
ابعاد: W625 X D847 X H1300 (mm)
وزن: 168 کیلوگرم

نوع خطا
بعد از مسواک زدن قلع قبل از وصله: پل-شیفت-وکسی-قلع ناکافی
پس از نصب قبل از لحیم کاری مجدد: جابجایی، نشتی، قطبیت، انحراف، پاهای خمیده، قطعات اشتباه
پس از لحیم کاری مجدد یا لحیم کاری موجی: قلع کمتر/قلع بیشتر، بدون اتصال قلع
بازرسی تخته لخت صنعت PCB
ویژگی اصلی
1) سیستم بازرسی با سرعت بالا
ربطی به تراکم نصب برد PCB ندارد
2) سیستم برنامه نویسی سریع و راحت
زیر رابط گرافیکی
تشخیص خودکار داده ها با استفاده از داده های پس از نصب
از پایگاه داده مؤلفه برای ویرایش سریع داده های بازرسی استفاده کنید
3) از انبوهی از الگوریتم‌های تشخیص چند منظوره اختصاصی و فناوری پردازش تصویر نوری باینری یا خاکستری برای تشخیص استفاده کنید.
4) با توجه به تغییر لحظه ای موقعیت جزء شناسایی شده، اصلاح خودکار پنجره تشخیص برای دستیابی به تشخیص با دقت بالا انجام می شود.
5) الکتریسیته را با علامت گذاری مستقیم روی برد PCB با جوهر یا استفاده از نمایشگر خطای گرافیکی بر روی صفحه نمایش عملکرد بررسی کنید.
مقایسه نسبی
بازرسی دستی بازرسی AOI
pcb<18*20 کمتر از هزاران پد
افراد معاینه کمکی مهم است
زمان عادی عادی
پایداری از فردی به فرد دیگر خوب است (فقیر).
قابلیت اطمینان از فردی به فرد دیگر (فقیر) بهتر متفاوت است
دقت از فردی به فرد دیگر متفاوت است، میزان خطای بالایی دارد
طول زمان
و یا معکوس کنید
یک عملیات منطقی رایج

اجرای AOI دارای دو هدف اصلی زیر است:
کیفیت نهایی
وضعیت نهایی محصول را هنگام خروج از خط تولید نظارت کنید.هنگامی که مشکل تولید بسیار واضح است، ترکیب محصول بالا است، کمیت و سرعت عوامل کلیدی هستند، این هدف ترجیح داده می شود.AOI معمولاً در انتهای خط تولید قرار می گیرد.در این مکان، تجهیزات می توانند طیف وسیعی از اطلاعات کنترل فرآیند را تولید کنند.
ردیابی فرآیند
از تجهیزات بازرسی برای نظارت بر فرآیند تولید استفاده کنید.این معمولاً شامل طبقه بندی دقیق نقص و اطلاعات افست قرار دادن قطعات است.هنگامی که قابلیت اطمینان محصول مهم است، تولید کم ترکیب با حجم بالا و تامین قطعات پایدار است، تولیدکنندگان این هدف را در اولویت قرار می دهند.این اغلب مستلزم این است که تجهیزات بازرسی در چندین مکان در خط تولید قرار داده شود تا وضعیت تولید خاص به صورت آنلاین نظارت شود و زمینه لازم برای تنظیم فرآیند تولید فراهم شود.
