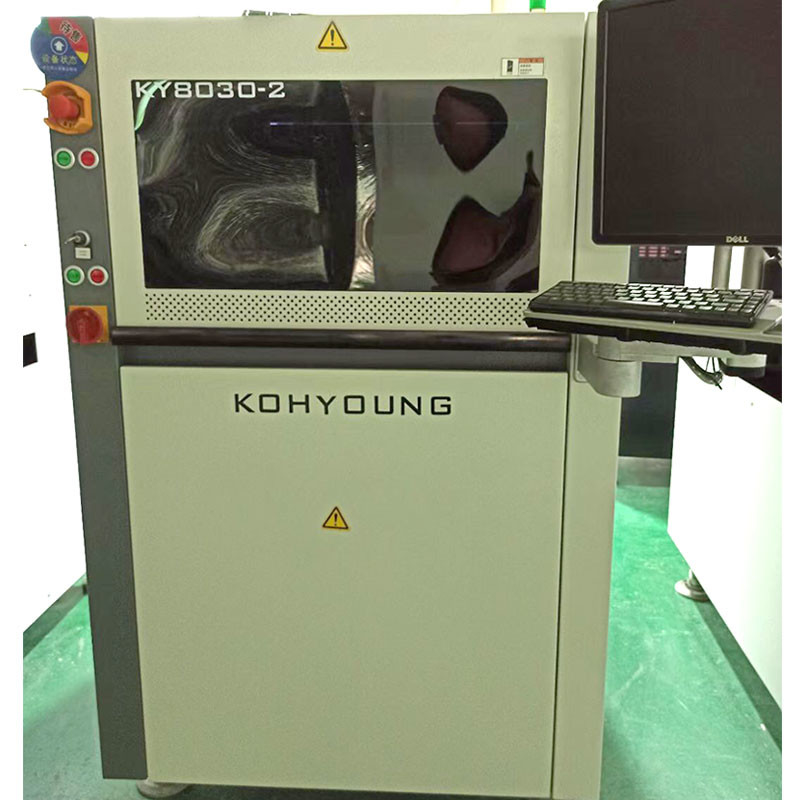

دستگاه بازرسی خمیر لحیم کاری سه بعدی PCB KY8030-2 SMT Inline High End
KY8030-2 Inline SPI، دستگاه بازرسی خمیر لحیم کاری PCB پیشرفته
3 برابر سریعتر
بارکد که می تواند چند پازل را تشخیص دهد
بارکد که می تواند چند پازل را تشخیص دهد
بهینه سازی فرآیند از طریق اتصال 3D SPI + 3D AOI
با قابلیت جبران خودکار هنگام خم شدن برد PCB
مساحت خمیر لحیم چاپ شده را به دقت اندازه گیری کنید و حجم خمیر لحیم کاری را محاسبه کنید
گائو یونگ از منابع نور دوگانه برای حل کامل مشکل سایه استفاده می کند
هر برنامه ای را می توان در عرض 10 دقیقه ویرایش کرد
فناوری منحصر به فرد SPI با استفاده از فناوری 2D + 3D
| موارد مورد نیاز برای بازرسی 3D SPI | |||||
| نیاز | راه حل | ||||
| مشکل سایه را حل کنید | فن آوری مقاله مور برای از بین بردن سایه ها و سیستم نور روشنایی دو طرفه | ||||
| جبران زمان واقعی خمش صفحه (طرح 2 بعدی + 3 بعدی) | • جبران خمش تخته (ارجاع پد + Z-Tracking) | ||||
| کارکرد آسان | • تجدید رابط کاربری گرافیکی، تصویر سه بعدی رنگی | ||||
| تشخیص جسم خارجی | • عملکرد سه بعدی تشخیص جسم خارجی (اختیاری) | ||||
| موارد تست | موارد تست | • حجم، مساحت، تنظیم، افست، پل زدن، شکل، همسطح بودن | |||
| نوع بد | • عدم چاپ، قلع بیشتر، قلع کمتر، حتی قلع، بد شکل، افست، همسطح | ||||
| عملکرد تشخیص | وضوح دوربین | 15 میکرومتر | 20 میکرومتر | 25 میکرومتر | |
| FOV/اندازه | 30×30 میلی‌متر (1.18×1.18 اینچ) | 40×40 میلی‌متر (1.57×1.57 اینچ) | 50×50 میلی‌متر (1.97×1.97 اینچ) | ||
| سرعت بازرسی کامل سه بعدی | 22.5-56.1cm²/s (سرعت بازرسی با PCB و شرایط بازرسی متفاوت است). | ||||
| حداقل گام خمیر لحیم کاری | 100μm (3.94 میل) | 150μm (5.91 میل) | 200μm (7.87 میل) | ||
| دوربین | • دوربین 4 مگاپیکسلی | ||||
| روشنایی | • IR-RGB LED (گزینه) | ||||
| وضوح محور Z | 0.37 میکرومتر | ||||
| دقت بالا (ماژول تصحیح) | -1μm | ||||
| قابلیت تشخیص 01005 | ＜10٪ در 6 Ó | ||||
| Gage R&R (±50% تحمل) | |||||
| حداکثر اندازه تشخیص | 10×10 میلی متر | ||||
| حداکثر ارتفاع تشخیص | • 400μm (گزینه 2mm) | 0.39×0.39 اینچ | |||
| حداقل زمین | • 100μm (ارتفاع خمیر لحیم کاری 150μm) | 15.75 میل (78.74 £) | |||
| مربوط به بسترهای رنگی مختلف | • می توان | 3.94 mils (5.91 mils锡膏高度) | |||
| مکاتبات بستر | تنظیم عرض مسیر | • خودکار | |||
| روش تثبیت مسیر | • ریل جلو ثابت / ریل عقب ثابت (تثبیت شده در حمل و نقل) | ||||
| نرم افزار | فرمت ورودی پشتیبانی شده | • داده های Gerber (274X,274D)،ODB++ (گزینه) | |||
| نرم افزار برنامه نویسی | • ePM-SPI | ||||
| ابزارهای مدیریت آماری | SPC Plus: | ||||
| هیستوگرام، X-bar&R-Chart، X-bar&S-Chart، Cp&Cpk، %Gage R&R | |||||
| SPC و نمایش چندگانه در زمان واقعی | |||||
| هشدار SPC | |||||
| سیستم نظارت از راه دور KSMART | |||||
| راحتی عملیات | • ایجاد کتابخانه با توجه به اندازه جزء برای تنظیم شرایط بازرسی | ||||
| KYCal: به طور خودکار دوربین/نور/ارتفاع را کالیبره کنید | |||||
| سیستم عامل | • Windows 7 Ultimate 64 بیتی | ||||
| افزونه | • بارکدخوان دستی 1D&2D | •هدف کالیبراسیون استاندارد | <span st | ||
| راه حل ها | |||||
مشخصات محصول
بازرسی خمیر لحیم کاری سه بعدی (نور دوگانه)
SPI سه بعدی بهینه سازی خط تولید پرسرعت و کارآمد
برای حل مشکل سایه از نورپردازی دو کاناله استفاده کنید
به منظور اطمینان از فرآیند چاپ سریع کیس ها، اساساً به برنامه های Easy UI و SPC Plus مجهز شده است.
مدل های M، L، XL و سیستم های Dual Lane در دسترس هستند.
صدور گواهینامه:
ارسال و تحویل:
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
