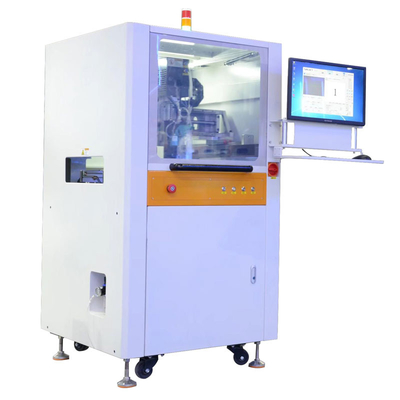

PCB Inline Automatic Glue Dispenser Belt 60HZ AC 220V Anti Static
دستگاه پخش چسب داخلی CNSMT-E800 PCB، پخش کننده چسب آنلاین
دقت بالا
اجزای اصلی دستگاه بازرسی چسب با سرعت بالا سری CNSMT-E800 از اجزای سطح بالای بین المللی، ابزارهای مونتاژ پیشرفته، فناوری و روش های مونتاژ دقیق، ابزارهای بازرسی کامل، استانداردهای بازرسی خشن و سیستماتیک استفاده می کنند که به طور موثر دقت عملیات مکرر را تضمین می کند. هر محور ± 0.01mm CPK بزرگتر از 1.33 است.
بازدهی بالا
کنترل دقیق چسب، الگوریتم دید دقیق و الگوریتم درون یابی فضایی سه بعدی پیشرفته به طور موثر عملکرد دقیق و پایدار دستگاه را بدون نیاز به حرکت محور Z به بالا و پایین تضمین می کند.
پایداری بالا
محلول پخش خودکار اسپری سری CNSMT-E800 بدنه شیر، میکروبالانس، دید و ماژول‌های حرکتی را به صورت سری با ارتباطات دیجیتال متصل می‌کند تا پایش داده‌های بلادرنگ وزن چسب، طول خط چسب، عرض خط، ضخامت چسب، موقعیت، نقاط نشتی را محقق کند. و غیره. با فناوری کنترل خودکار حلقه بسته دیجیتال، می تواند به راحتی و به سرعت به کپسوله کردن، پر کردن، اتصال، مونتاژ و سایر کاربردهای محصولات پیچیده در پروژه های تولید با قابلیت اطمینان بالا پاسخ دهد.
مقرون به صرفه
CNSMT-E800 بر روی خط اتوماتیک توزیع و بازرسی دستگاه یکپارچه می تواند انواع برنامه های توزیع مختلف، انواع محصولات با اندازه های مختلف بستر را انجام دهد.طراحی فشرده، اما فضای عملیاتی موثر به همگام سازی دو سوپاپ، ناهمزمان دو سوپاپ، و چرخش محدود نمی شود. هزینه خرید و به طور موثر از سرمایه گذاری مکرر تجهیزات جلوگیری می کند.
دستگاه همه‌کاره توزیع و بازرسی چسب اتوماتیک سری CNSMT مجهز و سازگار با انواع فن‌آوری‌های توزیع و بازرسی بصری است و انواع راه‌حل‌های بازرسی بصری توزیع دقیق آنلاین و مسیر چسب را ارائه می‌دهد.
سری CNSMT از راه حل های تک ماشینی توزیع و بازرسی اسپری خودکار، ادغام عملکردهای بازرسی بصری تشخیص بصری با دقت بالا و عملکردهای بازرسی بصری مسیر چسب، از طریق کنترل کامل دیجیتال و فناوری پردازش فرآیند توزیع، می تواند در پروژه های تولید با تقاضای بالا استفاده شود. .
این می تواند به راحتی و به سرعت با کپسولاسیون، پر کردن، اتصال، مونتاژ و سایر کاربردهای محصولات پیچیده با دقت بالا مقابله کند.این عمدتا در لوازم الکترونیکی مصرفی، چسباندن چسب ذوب داغ، زیر پر کردن، نصب روی سطح، بسته بندی پشته، سدها و پر کردن، تقویت اجزای FPC، مواد تقویت شده و غیره استفاده می شود.
| دقت موقعیت یابی | ±0.025mm CPK>1.33 3sigma |
| دقت تکرار | ±0.02mm CPK>1.33 3Sigma |
| سرعت دویدن | 800mm/s |
| روش رانندگی | سروو موتور + پیچ با دقت بالا |
| تعداد محورها | XYZ سه محور |
| پارامترهای بستر | |
| حداکثر اندازه بستر | 300*280 میلی متر |
| حداقل اندازه زیرلایه | 50*50 میلی متر |
| ضخامت بستر | 0.4 ~ 6 میلی متر |
| حداکثر وزن بستر | 5 کیلوگرم |
| فاصله لبه بستر | 2.5 میلی متر |
| ارتفاع روی کشتی | 23 میلی متر |
| ارتفاع انتقال | 40±900 میلی متر |
| سرعت انتقال | 1500mm/s (حداکثر) |
| روش انتقال | T kill یا دو E kill مسیر حمل و نقل |
| نوع نوار نقاله | کمربند سلامت معمولی یا کمربند ضد الکتریسیته ساکن |
| جهت انتقال | از چپ به راست، راست به چپ یا چپ به چپ، راست به راست |
| سیستم بصری | |
| پیکسل دوربین | 1.3 میلیون پیکسل |
| میدان بصری | 6*9 میلی متر |
| منبع نور | نور کواکسیال یا نور حلقه |
| نوع نقطه مرجع | تشخیص بدنه علامت یا تراشه |
| نوع دوربین | دوربین دیجیتال |
| موقعیت | تعیین موقعیت نقطه علامت گذاری، اندازه گیری بدن، راهنمای یافتن لبه اختیاری است |
| پارامترهای توزیع | |
| ارتفاع جزء | حداکثر 30 میلی متر بالای تخته و 45 میلی متر در زیر تخته |
| تعداد دریچه ها | تک سوپاپ دو سوپاپ |
| مشخصات سطل پلاستیکی | استاندارد 30cc یا 50cc، 300cc یا 50cc 30cc یا 50cc |
| توزیع سکته مغزی | X: 300 میلی متر، Y: 500 میلی متر / X: 230 میلی متر / Y: 400 میلی متر / X: 230 میلی متر، Y: 400 میلی متر |
| مدل موجی | جاروبرقی کشیدن |
| نیازهای اساسی | |
| نیروی مورد نیاز | AC220V ± 10%50/60HZ |
| نیاز هوای فشرده | 4 ~ 6 کیلوگرم بر سانتی متر مربع |
| مصرف هوا | حدود 5 لیتر در دقیقه |
| ابعاد | 800*850*1435 میلی متر |
| وزن | 1000 کیلوگرم |
