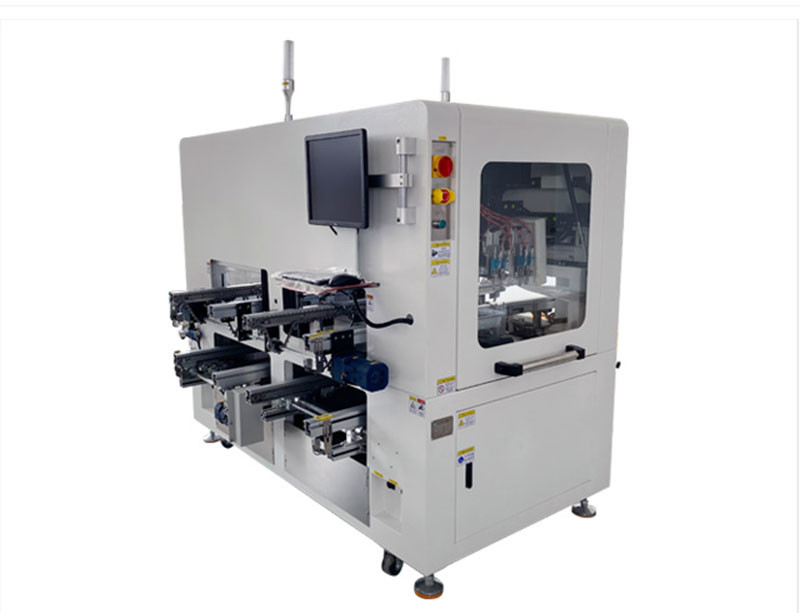

دستگاه روکش مدار مدار چاپی 500 میلی متری دو مسیر نوار نقاله دوگانه 500 میلی متر/S
دستگاه پوشش دوطرفه CNZ-Vision5S-2، دستگاه پوشش پی سی بی نوار نقاله دوگانه داخلی
دستگاه پوشش انتخابی دو مسیره عمدتاً برای خطوط تولید چند مسیره ویژه ماشین های چاپ دوطرفه SMT، دستگاه های قرار دادن و لحیم کاری مجدد دو مسیره استفاده می شود.
این می تواند عملکرد یک دستگاه با عملکردهای متعدد را درک کند، که نه تنها کارایی تولید را بهبود می بخشد، بلکه در هزینه ها نیز صرفه جویی می کند.این می تواند انواع ترکیبات مختلف بدنه شیر (یک نقطه و یک اسپری، دو نقطه و دو اسپری، 4 نقطه) را به طور همزمان حمل کند، که مشکل کارایی پازل را برای مشتریان حل می کند و میزان استفاده از تجهیزات را بهبود می بخشد.
| اندازه قاب L*W*H | LI500*1300m*H 1700m |
| پلت فرم تجهیزات | صفحه فولادی ضد زنگ T5 میلی متر |
| روش کنترل | کامپیوتر صنعتی، کارت کنترل حرکت |
| روش عملیات | کنترل کامپیوتر |
| به صورت برنامه ای | آموزش / ماوس و صفحه کلید |
| شماره ذخیره سازی برنامه در حال اجرا | بیش از 1000 |
| ارتفاع انتقال PCB: | مسیر بالایی 920 ± 20 Gu.مسیر پایین 600 ± 20 قابل تنظیم دستی |
| سرعت حمل و نقل: | 0-l3m/min.قابل تنظیم |
| جهت انتقال: | مسیر بالایی l.~R.مسیر پایین RL.بسته به شرایط واقعی |
| طول مسیر | 1. ریل بالایی 1500 میلی متر، به سه بخش 450mnr600mm^450n تقسیم شده است، ریل پایین 1500 میلی متر، یک بخش. |
| روش تنظیم مسیر | تنظیم دستی |
| عرض تنظیم مسیر | 400 میلی متر را ملاقات کنید |
| روش حمل و نقل | دی سی |
| حالت محور XY/drive | سروو موتور، درایو ماژول محور الکتریکی دقیق |
| حداکثر سرعت عملیاتی محور XY | 300-500mm/s |
| دقت موقعیت یابی محور XY | ± 0.02 میلی متر |
| حداکثر سرعت عملیاتی محور Z | 300 نانومتر بر ثانیه |
| حالت درایو محور Z | سروو موتور • درایو ماژول پیچ دقیق |
| نوع سوپاپ: | 2 دریچه اتمیزاسیون مخروطی برای هر گروه کاری.2 عدد شیر اتمیزاسیون فن شکل |
| اندازه برد PCB (شامل فیکسچر) | Meet L430MM*390MM، می تواند 2 برد PCB 160*320mm را همزمان اسپری کند |
| ارتفاع جزء برد PCB | حداکثر: ± 50 میلی متر |
| عرض پاشش اتمیزه شده | 6-10 میلی متر |
| حجم مخزن | بشکه داخلی 10 لیتری از جنس استنلس استیل با فشار عملکرد همزن - بشکه فشار فولاد ضد زنگ 2 لیتری برای تمیز کردن |
| عملکرد شستشو | عملکرد خود تمیز شونده تجهیزات |
| بخش نورپردازی | تجهیزات منبع روشنایی لکوره |
| بخش تشخیص | این تجهیزات دارای منبع نور تشخیص عامل فلورسنت است |
| رابط بین لایه بالا و پایین و تجهیزات جلو و عقب | رابط ارتباطی استاندارد SMEMA |
| وزن تجهیزات | تقریبا6 () () کیلوگرم |
| برق ورودی تجهیزات | AC220V 50HZ |
| منبع هوای ورودی تجهیزات | 4-6 کیلوگرم بر سانتی متر مربع |
| قدرت کل تجهیزات | 4. OKW |
به دستگاه های پوشش دهنده PCB پاشش آنلاین، دستگاه های پوشش دهی و پخش کننده های اسپری نیز گفته می شود.ماشین های پوشش اغلب در خطوط مونتاژ خودکار استفاده می شوند.عملکرد اصلی این است که یک چسب مخصوص را روی برد PCB در جایی که باید وصله کنید علامت بزنید و بعد از پخت آن را از فر عبور دهید.
پوشش به طور خودکار طبق برنامه انجام می شود.دستگاه پوشش عمدتاً برای سه ضد رنگ در فرآیند محصول استفاده می شود، چسب UV و سایر مایعات به هر موقعیت محصول اسپری، پوشش داده شده و چکه می شود و می توان از آن برای کشیدن خطوط، دایره ها یا قوس ها استفاده کرد.
دستگاه های روکش اتوماتیک آنلاین نیز به دلیل استفاده از رنگ سه ضایعات در کلیه کاربردهای صنعتی شهرت دارند و با پیشرفت مداوم دستگاه های پوشش دهی دائماً در حال پیشرفت و بهبود هستند.
کل فرآیند پردازش سه رنگ ضد رنگ می تواند کل فرآیند را از پاشیدن چسب مخصوص تا یکپارچگی پخت را تحقق بخشد.آینده ماشین پوشش بهتر و بهتر خواهد شد.به هر حال، عملکرد جت پرسرعت بیش از این مزیت است.دلایل دیگری وجود دارد که چرا بسیاری از کارخانه ها آن را برای خطوط مونتاژ خود انتخاب می کنند.
اصل کار دستگاه روکش کنفورمال آنلاین
1. پذیرش کامپیوتر صنعتی + کنترل کارت هیئت مدیره، صفحه نمایش کریستال مایع بزرگ، عملکرد راحت و برنامه نویسی ساده.
2. هنگام ویرایش برنامه کاری، اپراتور می تواند تفنگ های اسپری مختلف را با توجه به عرض قطعات روی PCB انتخاب کند و می تواند به طور دلخواه با توجه به ارتفاع اجزای PCB بالا و پایین بیاید.
3. تجهیزات می توانند همه برنامه های ویرایش شده را ذخیره کنند و اپراتور می تواند برنامه های مربوطه را با توجه به بردهای PCB مختلف فراخوانی کند.
4. عملکرد ضد پخت خودکار می تواند به طور موثر از مسدود شدن تفنگ چسب و شلنگ به دلیل خشک شدن چسب جلوگیری کند.
5. تجهیزات دارای منبع نور تشخیص UV هستند و اثر اسپری را می توان در زمان واقعی در طول فرآیند پاشش مشاهده کرد.
6. از دو نوع شیر چسب برای به اشتراک گذاری زمان استفاده کنید، می توانید پوشش انتخابی را با زاویه مایل انجام دهید، از اسپری کردن خارج از منطقه انتخاب شده خودداری کنید، تا از روند فیلم برداری، برداشتن فیلم و تعمیر جلوگیری شود:
7. پوشش خودکار و عملیات خط مونتاژ تا حد زیادی بهره وری را افزایش می دهد.
8. مقدار پوشش و ضخامت رنگ سه ضخیم روی هر محصول سازگار است، قوام محصول بالا است و کیفیت سه ضخامت پایدار و قابل اعتماد است.
9. صرفه جویی در نیروی کار، صرفه جویی در هزینه مواد مصرفی مانند نوار محافظ و صرفه جویی در زمان برای اتصال و برداشتن نوار محافظ، هزینه های تولید و استفاده از نیروی کار را بسیار کاهش می دهد.
10. دستگاه یک ساختار کاملاً محصور را اتخاذ می کند و دارای سیستم بازیابی گاز اگزوز و فاضلاب چند زاویه ای برای جلوگیری از آلودگی هوا در کارگاه، محافظت از سلامت کارکنان و ایجاد یک محیط کاری است.
