کنترل صفحه نمایش لمسی PLC دستگاه پوشش مدار چاپی کامل صفحه 400 میلی متری

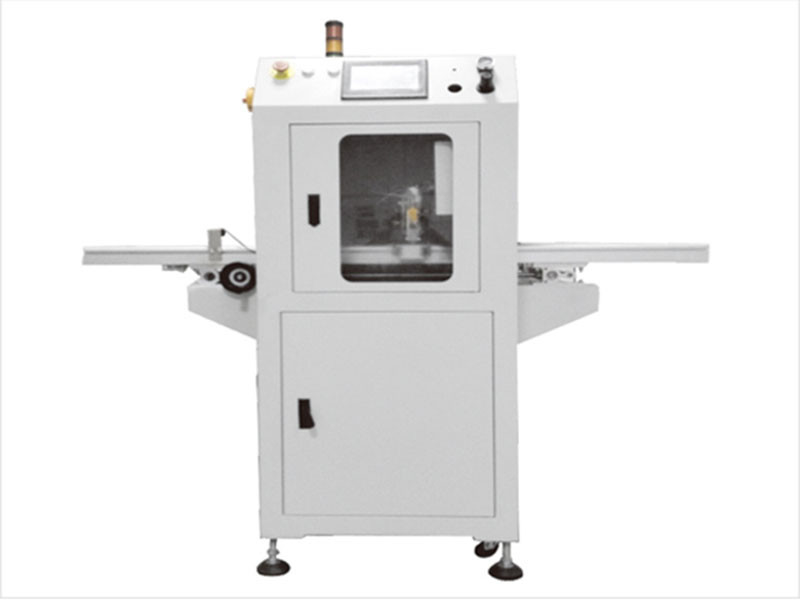

دستگاه پوشش PCB تمام صفحه CNZ-Vision1
| مشخصات | Z-Visionl |
| محدوده پاشش PCB (شامل فیکسچر) | Y=450mm |
| ارتفاع جزء | 70 حلقه در بالا و پایین زنجیر |
| فضای لبه PCB | |
| حالت درایو محور Y | استپر موتور + ماژول تسمه |
| حداکثر سرعت عملیاتی محور Y | 400-600mm/s |
| Y دقت تکرار | 0.05 ± میلی متر |
| احمقانه کار کن | استاندارد LR (RL) |
| انتقال ارتفاع | 920±20 میلی متر |
| سرعت انتقال | 0_3.5 متر در دقیقه |
| موتور انتقال | موتور کنترل سرعت |
| روش مدولاسیون | ویرایش دستی پارامترها |
| توزیع شیر | شیر اتمیزه کردن دقیق |
| ابعاد | L1060mm*W930mm*H1680mm |
| وزن تجهیزات | تقریباً 350 کیلوگرم |
| فشار هوای تجهیزات | 0.4-0.6Mp& |
| الزامات اگزوز | 900n؟/h |
| قدرت تجهیزات | AC220V 50Hz |
| قدرت کل تجهیزات | 1.2 کیلو وات |
| روش کنترل | کنترل PLC صفحه نمایش لمسی انسان و ماشین |
| نرم افزار پوشش | کنترل نرم افزار Li + سیستم صفحه نمایش لمسی |
| به صورت برنامه ای | ویرایش دستی پارامترها |
ویژگی های فنی:
آ.بخش کنترل: PLC + کنترل صفحه لمسی، برنامه نویسی ساده و عملکرد راحت.نرم افزار عامل خود توسعه یافته، تعمیر و نگهداری راحت.هنگام ویرایش برنامه کار پاشش، اپراتور می تواند به صورت دستی ارتفاع شیر اسپری را با توجه به ارتفاع اجزای روی PCB تنظیم کند و محدوده پاشش را در نرم افزار با توجه به ابعاد مختلف PCB تنظیم کند.شیر خیساندن چسب را می توان هنگام پاشش بدون قطعه کار انتخاب کرد که می تواند به طور موثری از مسدود شدن تفنگ چسب و شیلنگ به دلیل خشک شدن چسب جلوگیری کند.
بقسمت قاب: قاب از طرح خمشی تمام ورق فلز ساخته شده است که قوی و بادوام است.ورق فلز با پاشش پودر الکترواستاتیک و فناوری بیکینگ پودر تکمیل می شود که زیبا و تمیز کردن آسان است.
جقسمت کار: سروو موتور قسمت کار ماژول تسمه سنکرون را به حرکت در می آورد که پایدارتر و دقیق تر است.قسمت های کار بالا و پایین شیر لاستیکی ثابت است و ارتفاع را می توان به صورت دستی تنظیم کرد.دریچه اسپری از یک شیر اسپری کوچک اتمیزه کننده با دقت بالا استفاده می کند و عرض اسپری قابل تنظیم است.
دقسمت انتقال: جهت انتقال از چپ به راست است.قدرت از موتور کنترل سرعت الکترونیکی با جعبه کاهش استفاده می کند و محدوده سرعت انتقال 0-3.5 متر در دقیقه است.خط انتقال آلومینیوم خود توسعه یافته راحت و زیبا است، و روش انتقال انتقال زنجیره ای است، عرض انتقال را می توان به صورت دستی توسط ریل راهنمای خطی تنظیم کرد، با دقت تنظیم بالاتر، محدوده تنظیم 50-450 میلی متر است.زنجیر یک زنجیر 3 نقطه ای از جنس استنلس استیل با یک درپوش و یک پین بلند است.
ه.دستگاه چسب: مخزن ذخیره پلاستیکی 10 لیتری با عملکرد مخلوط کردن دستی و مخزن تمیز کننده فولاد ضد زنگ 2 لیتری ساخت تایوان.
f.دستگاه خیساندن: با استفاده از فنجان های فولادی ضد زنگ معمولی، طراحی مبتکرانه و آسان برای تعویض.
gبخش تشخیص روشنایی: تجهیزات مجهز به سیستم روشنایی هستند.
دستگاه روکش آنلاین PCB مخصوصاً برای کنترل پاشش، پوشش چرخشی و سایر روش های پوشش مایع برای پوشاندن لایه ای از مواد روی سطح بستر طراحی شده است.عمدتاً برای پاشش دقیق پوشش مایع در فرآیند محصول به موقعیت دقیق محصول استفاده می شود، بنابراین برخی از افراد آن را پخش کننده چسب می نامند.، دستگاه تزریق سوخت و غیره. عمدتاً در محصولات چرمی، الکترونیک، خودرو و سایر صنایع استفاده می شود.
خط اتوماسیون دستگاه پوشش نیز یک دستگاه پوشش تمام اتوماتیک نامیده می شود، به این معنی که این تجهیزات دارای مکانیزم انتقال خودکار تغذیه و تخلیه است که پرسنل جمع آوری مواد را حذف می کند و رقابت پذیری شرکت را افزایش می دهد.
سیستم پوشش خط اتوماسیون ماشین پوشش یک پلت فرم انتقال سه محوره کاملاً قابل برنامه ریزی را فراهم می کند.این سیستم انتقال ماژول پیچی دقیق با موتور سروو پاناسونیک را پذیرفته است و دقت موقعیت یابی می تواند به 0.02 میلی متر برسد.در میان آنها، جهت محور Z می تواند به طور خودکار نازل را با توجه به ارتفاع دستگاه مخصوص به شکل بالا و پایین بیاورد تا محدوده یک اسپری را تنظیم کند.این می تواند اثر اسپری را در مناطق کلیدی بهتر کنترل کند و تداوم تولید را بهبود بخشد.
