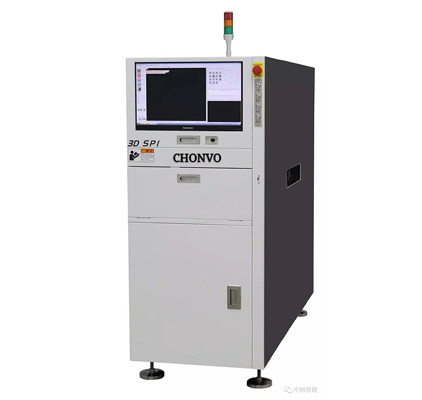

دستگاه بازرسی خمیر لحیم کاری خطی سه بعدی SPI
دستگاه بازرسی خمیر لحیم کاری سه بعدی که به اختصار SPI نیز نامیده می شود برای تست چاپ صحیح یا عدم چاپ بردهای مدار چاپی استفاده می شود.
این یک تکنیک به طور گسترده برای PCB ها استفاده می شود که هنوز توسط بسیاری از مصرف کنندگان استفاده می شود.در چند سال گذشته بسیاری از شرکت ها با استفاده از این دستگاه به موفقیت های بلندمدت منجر شده اند.زیرا با استفاده از این دستگاه، بردهای مدار چاپی با کیفیتی تولید کرده است.
بررسی تمام نکات مربوطه در فرآیند تولید ضروری است، به همین دلیل بازرسی خمیر لحیم کاری برای ساخت مجموعه های پیچیده از اهمیت بالایی برخوردار است.
در این مقاله قصد داریم اطلاعات بیشتری در مورد بازرسی خمیر لحیم کاری سه بعدی از جمله ویژگی های آن، نحوه عملکرد و غیره به اشتراک بگذاریم.بنابراین اگر می خواهید در مورد آن بیشتر بدانید، با ما همراه باشید!
همانطور که همه ما می دانیم که بازرسی لحیم کاری این روزها برای بردهای مدار چاپی اهمیت زیادی پیدا کرده است.اما چگونه کار می کند؟در این بخش، قصد داریم اطلاعات واقعی در مورد نحوه عملکرد آن را به اشتراک بگذاریم؟
پس بدون اتلاف وقت شروع کنیم!
بازرسی خمیر لحیم کاری سه بعدی روشی برای نظارت بصری بردهای مدار چاپی از نظر نقص در خمیر لحیم کاری است.از آنجایی که این روش برای تشخیص نقص در PCB ها استفاده می شود، بنابراین به طور خودکار متوجه می شود که آیا چیزی خاموش است یا خیر.
اندازه گیری های خاصی وجود دارد که هر برد مدار چاپی را که به درستی ساخته شده است همراهی می کند.همچنین می تواند مساحت، حجم، ارتفاع، شکل، شیفت، پل و سرریز را اندازه گیری کند.
این روش در تشخیص عیوب بسیار دقیق است.تشخیص عیوب بسیار مهم است زیرا می تواند منجر به مشکلات جدی مانند کارکرد برد شود.
دستگاه بازرسی خمیر لحیم کاری دستگاه لیزری را برای اندازه گیری ضخامت خمیر لحیم اضافه می کند.سپس SPI باید یک نمونه خوب از PCB بگیرد و از آن عکس بگیرد.قضاوت بر اساس تصویر و داده های PCB است.البته قضاوت های نادرستی رخ خواهد داد و میزان آن بالا خواهد بود.
دستگاه بازرسی خمیر لحیم کاری تنها در صورتی می تواند بازرسی تصویر را روی سطح انجام دهد که ناحیه ای توسط جسم پوشیده شده باشد.دستگاه بازرسی خمیر لحیم می تواند ارتفاع SPI، صافی SPI و غیره را نیز اندازه گیری کند. همچنین برای تشخیص اینکه آیا چاپ خمیر لحیم جابجا شده، پل زده، آسیب دیده و غیره استفاده می شود.
قبل از بررسی ویژگی‌های دستگاه بازرسی خمیر لحیم کاری سه بعدی، می‌خواهیم بگوییم که چرا مهم است؟چرا باید این بازرسی را انجام دهیم و پس از انجام بازرسی چه مزایایی به دست می آوریم.بنابراین بدون اتلاف وقت بیایید به آن شیرجه بزنیم و ببینیم چرا این بازرسی مهم است.دستگاه بازرسی خمیر لحیم کاری برای تشخیص خطاهای PCB استفاده می شود.مشاهده می شود که بیشتر خطاهایی که در PCB ها رخ می دهد به دلیل چاپ نامناسب خمیر لحیم کاری است.دستگاه های بازرسی خمیر لحیم کاری از اهمیت بالایی برخوردار هستند.در زیر برخی از مزایایی که پس از انجام بازرسی بدست می آوریم آورده شده است:
بازرسی خمیر لحیم کاری از تجهیزات باکیفیت با دقت بالا استفاده می کند که به بهبود عملکرد و کیفیت PCB کمک می کند.از دوربین های باکیفیت برای ساخت تصاویر سه بعدی استفاده می شود که در اندازه گیری تراز و حجم خمیر لحیم کاری بسیار مفید است.این به بهبود عملکرد و کیفیت چاپ PCBها کمک می کند.
همانطور که قبلاً گفتیم ماشین های بازرسی خمیر لحیم کاری از دوربین های تصویری با کیفیت بالا تشکیل شده اند.این دوربین ها تصاویر سه بعدی با کیفیت بالا تولید می کنند.برخلاف دوربین های سنتی، این دوربین ها می توانند ارتفاع SPI را ثبت کنند.به این ترتیب حجم خمیر لحیم به طور دقیق اندازه گیری می شود.بنابراین با کمک SPI، سازندگان می توانند به راحتی فرآیند چسباندن لحیم کاری را نظارت کنند.
ویژگی غول پیکر دستگاه های چسباندن لحیم کاری این است که می توانند به کاهش خطاهای رخ داده در بردهای مدار چاپی کمک کنند.اطلاعات مهم در مورد فرآیند چاپ را می توان با بازرسی خمیر لحیم به دست آورد.این به شما یک ایده واضح در مورد نقص هایی که در طول فرآیند رخ می دهد می دهد.به این ترتیب می توانید اقدامات لازم را برای کاهش خطاها انجام دهید.
را
| پارامتر 3D SPI آنلاین |
| قابلیت تشخیص تجهیزات |
| عدد |
| پارامتر آیتم |
| دستگاه مدل 8060A |
| محدوده ضخامت PCB 0.6-5.0mm |
| عرض سمت فرآیند PCB 3 میلی متر |
| محدوده اندازه PCB حداکثر: 400 * 350mm سازگار با کوچکترین جزء 01005 |
| پارامترهای PCB 0.6mm-5.0mm≤5.0kg |
| موارد بازرسی استاندارد مساحت، ارتفاع، حجم، موقعیت، اتصال کوتاه |
| نوع تشخیص ضعیف قلع کمتر، نوک، اتصال کوتاه، افست، فروپاشی |
| سیستم نوری تشخیص ارتفاع خمیر لحیم کاری محدوده 0-500um |
| تکرارپذیری <1%@3sigma |
| GR&R <10%@6sigma دقت رزولوشن 0.25mm جبران خمش صفحه ≤5mm مارک دوربین، Pixel Germany IDS 5.3M پیکسل |
| وضوح نوری 12um/15um/18um منبع نور منبع نور چند زاویه |
| توری الکترونیکی قابل برنامه ریزی منبع نور سه بعدی |
| سرعت تشخیص 0.4s/FOV |
| بخش نرم افزاری |
| زبان نرم افزار |
| حالت برنامه نویسی، نوع خروجی داده Gerber Data 274D/274X، برنامه نویسی تصویر اسکن PCB |
| نرم افزار برنامه نویسی، برنامه نویسی آنلاین |
| جمع آوری و تجزیه و تحلیل داده های SPC استاندارد SPC |
| بد علامت گذاری داده ها و به اشتراک گذاری وصله |
| اسکن بارکد |
| شبکه پایگاه داده MES |
| نرم افزار برنامه نویسی آفلاین |
| زمان برنامه نویسی 5-20 دقیقه |
| قطعات سخت افزاری |
| سروو موتور حالت درایو |
| مونوریل حالت مسیر |
| ارتفاع قطعه مجاز PCB: 10mm/پایینتر: ساختار قاب 20mm ریخته گری یکپارچه، پیچ، راهنما |
| حالت تنظیم عرض ریل |
| موقعیت یابی PCB و روش بستن موقعیت یابی بالا، بستن سیلندر |
| ارتفاع ریل راهنما 900mm±20mm |
| جهت انتقال PCB استاندارد: از چپ به راست |
| فرمت سیگنال رابط SMEMA |
| بخش کامپیوتر |
| هاست کامپیوتر، مانیتور کامپیوتر حرفه ای، LCD: 1920*1080 |
| پیکربندی کامپیوتر، حافظه سیستم 16G / پردازنده گرافیکی هشت هسته ای i7 / هارد 1 ترابایت / گرافیک گسسته / Windows7 64 بیتی |
| شرایط تقاضای تجهیزات |
| اندازه تجهیزات (W*D*H) 620*1620*1500mm قدرت و توان AC220V/1000VA |
| فشار کاری 0.35-0.55mpa |
| موقعیت یابی PCB |
| وزن تجهیزات (کیلوگرم) 1100 کیلوگرم |
| خدمات تجهیزات |
| خدمات ارتقاء نرم افزار ارتقاء رایگان مادام العمر |
| ویژگی های خدمات سفارشی سازی شده |
| توجه: پارامترها بدون اطلاع قبلی قابل تغییر هستند.شرکت حق تفسیر نهایی را برای خود محفوظ می دارد |
دستگاه بازرسی خمیر لحیم کاری سه بعدی CNSMT با سرعت بسیار بالا کار می کند و خروجی بیشتری تولید می کند.دوربین‌های سه بعدی تمام دیجیتال با لنز تلوسانتریک صنعتی، وضوح بالا، عمق میدان فوق‌العاده، اعوجاج فوق‌العاده کم، طراحی موازی منحصر به فرد و غیره کار می‌کنند، زیرا به دلیل این سرعت بالا، دستگاه بازرسی خمیر لحیم کاری خطا را با کارآمدتر تشخیص می‌دهد. هر مشکلیضخامت PCB باید در محدوده 0.6-5.0mm باشد.
به جبران خمش صفحه اجازه می دهد تا تصاویر واضحی از بردهای مدار چاپی و داده های آنلاین در زمان واقعی ایجاد کند.خم شدن به صفحه با دقت و کارایی بالایی انجام می شود.ابتدا صفحات خمشی آنالیز شده و سپس آزمایش خمش کامل می شود.پس از تجزیه و تحلیل، به دستگاه کمک می کند تا با خم کردن صفحات به طور موثر کار کند.
شطرنجی کردن فرآیندی است از گرفتن یک تصویر توصیف شده به اشکال مختلف و تبدیل آن به تصاویر شطرنجی که می تواند مجموعه ای از پیکسل ها، نقطه ها، خطوط و غیره باشد با شطرنجی سازی اشیاء روی صفحه با شبکه ای از مثلث ها یا چند ضلعی ها ایجاد می شوند که یک تصویر را ایجاد می کنند. تصویر سه بعدی از اشیاءبدون نگرانی در مورد اندازه گیری های نادرست ناشی از سایه ها، تشخیص سه بعدی بدون سایه را درک کنید.
دستگاه بازرسی خمیر لحیم کاری سه بعدی CNSMT یک دستگاه انسان دوست است.کار با آن بسیار آسان است.سیستم صفحه کلید موجود در آن به دو زبان چینی و انگلیسی موجود است.از Gerber، واردات CAD پشتیبانی می کند.همچنین از برنامه نویسی آفلاین و دستی نیز پشتیبانی می کند.روش استفاده از آن بسیار ساده است و مصرف کننده می تواند عملکرد را به راحتی انجام دهد.
برای برنامه نویسی دقیق و تشخیص سریع خطاها، نرم افزار باید از دقت و دقت بالایی برخوردار باشد.باید بسیار شهودی باشد تا بتواند کل برنامه نویسی را با سهولت انجام دهد.دستگاه بازرسی خمیر لحیم کاری سه بعدی CNSMT از نرم افزار بسیار بصری تشکیل شده است.از طریق این نرم افزار تصاویر سه بعدی را با کارایی بالا برای کاربران تولید می کند.با چنین نرم‌افزاری می‌تواند خطاها را به طور مؤثرتری تشخیص دهد، اما برای قطعاتی مانند قلع کمتر، نوک، اتصال کوتاه و غیره تشخیص ضعیفی را نشان می‌دهد.
با سیستم سروو موتور AC، همراه با پیچ‌های توپ دقیق و جفت‌های راهنمای خطی، قابلیت‌های تشخیص با سرعت بالا و دقیق، حرکت سریع و پایدار، و دقت موقعیت‌یابی کمتر از 10 میکرومتر را تضمین می‌کند.
دستگاه بازرسی خمیر لحیم کاری تنها در صورتی می تواند بازرسی تصویر را روی سطح انجام دهد که ناحیه ای توسط جسم پوشیده شده باشد.دستگاه بازرسی خمیر لحیم می تواند ارتفاع SPI، صافی SPI و غیره را نیز اندازه گیری کند. همچنین برای تشخیص اینکه آیا چاپ خمیر لحیم جابجا شده، پل زده، آسیب دیده و غیره استفاده می شود.
اگر ملاحظات زیر را در نظر داشته باشیم، انجام دستگاه بازرسی خمیر لحیم کاری سه بعدی می تواند آسان تر شود:
سرعت حرکت Squeegee تعیین می‌کند که چقدر زمان برای خمیر لحیم کاری برای غلتیدن روی روزنه‌های شابلون و سطح PCB در دسترس است.معمولاً از تنظیم 25 میلی‌متر در ثانیه استفاده می‌شود، اما به اندازه روزنه‌های داخل شابلون و خمیر لحیم کاری استفاده شده بستگی دارد.
برای اطمینان از پاک کردن تمیز کردن شابلون، اعمال فشار کافی در طول تیغه اسکاج بسیار مهم است.فشار زیادی وارد نکنید زیرا می تواند باعث کنده شدن خمیر از روزنه های بزرگتر شود که منجر به سایش بیش از حد شابلون می شود.
همچنین می تواند منجر به خونریزی خمیر بین شابلون و PCB شود.اعمال فشار کم می تواند باعث لکه دار شدن خمیر روی شابلون شود.که منجر به رسوب ضعیف و انتقال ناقص به PCB می شود.
زاویه اسکاج معمولاً توسط نگهدارنده هایی که روی آن ها ثابت می شوند روی 60 درجه تنظیم می شود.در صورت افزایش زاویه، خمیر لحیم کاری از شابلون جدا می شود و بنابراین خمیر لحیم کمتری رسوب می کند.پس از اتمام پرینت، در صورت کاهش زاویه، می‌تواند باقی‌مانده‌ای از خمیر لحیم باقی بماند.
سرعت تنظیم حدود 3 میلی متر برای شابلون ها استفاده می شود و بر اساس اندازه روزنه های درون شابلون ها تنظیم می شود.این سرعتی است که PCB از شابلون ها جدا می شود.
اگر سرعت خیلی زیاد باشد، باعث می شود خمیر لحیم به طور کامل از دیافراگم خارج نشود.
شابلون باید به طور مرتب تمیز شود.تمیز کردن را می توان به دو روش اتوماتیک و دستی انجام داد.تمیز کردن خودکار سیستمی را تنظیم کرده است که در آن امکان تمیز کردن شابلون را پس از تعداد ثابتی از چاپ فراهم می کند.این سیستم دو عملکرد را انجام می دهد، ابتدا سطح زیر شابلون را تمیز می کند تا از لکه گیری جلوگیری شود.و دوم تمیز کردن روزنه ها با استفاده از جاروبرقی برای جلوگیری از انسداد است.
هم اسکاج ها و هم شابلون ها باید به دقت نگهداری شوند تا از هر گونه آسیب مکانیکی محافظت شوند.هر دو باید قبل و بعد از استفاده به طور کامل بررسی شوند.اگر آسیبی به اسکاج ها و شابلون ها مشاهده شد، باید برای اطمینان از یک فرآیند قابل اعتماد و قابل تکرار، تعویض شوند.
فاکتور مهم دیگری که باید در حین انجام این فرآیند در نظر بگیرید این است که PCB باید صاف در برابر شابلون قرار گیرد.اگر PCB به طور کامل پشتیبانی نشود، می تواند منجر به نقص چاپ مانند رسوب ضعیف خمیر شود.
حرکت چاپی فاصله ای است که اسکاج از روی شابلون ها طی می کند.مسافتی که طی می کند حدود 20 میلی متر است.فاصله ای که پوشش می دهد باید فضای کافی را برای چرخاندن خمیر در حرکت برگشت ایجاد کند، زیرا این غلتیدن مهره خمیر لحیم کاری است که نیروی رو به پایین ایجاد می کند که خمیر را به دهانه ها می راند.
برای تأیید فرآیند، می توان از بازرسی خودکار برای بررسی رسوبات خمیر لحیم استفاده کرد.دو نوع بازرسی خمیر لحیم کاری موجود است که بازرسی 2 بعدی و 3 بعدی است.بازرسی 2d مساحت رسوب خمیر را بررسی می کند و بازرسی 3d حجم رسوب خمیر را بررسی می کند.
نتیجه:
دستگاه بازرسی خمیر لحیم کاری سه بعدی به نیاز تقریباً هر صنعت برای PCB های خود تبدیل شده است.برای تشخیص خطاها و آزمایش اینکه PCB ها به درستی چاپ شده اند یا خیر استفاده می شود.زیرا مشاهده شده است که دلیل بروز خطا در PCB چاپ نامناسب است.
دستگاه بازرسی خمیر لحیم کاری سه بعدی دارای ویژگی های متعددی است که قبلاً در مقاله به آنها اشاره کردیم.از جمله این ویژگی ها می توان به سرعت بالا اشاره کرد که به آن اجازه می دهد خروجی بیشتری را به سرعت تولید کند.با دقت و دقت بالایی کار می کند.
دارای نرم افزار باکیفیتی است که به آن اجازه می دهد فرآیند را با کارایی بیشتری انجام دهد.کار با آن بسیار آسان است زیرا سیستم صفحه کلید در نسخه های چینی و انگلیسی موجود است.
این دستگاه بازرسی از اهمیت زیادی برخوردار است زیرا عملکرد PCB ها را بهبود می بخشد، تجهیزات با کیفیت بالا را ارائه می دهد و به کاهش خطاها کمک می کند.قبل از شروع فرآیند همیشه برخی از ملاحظات را در ذهن خود نگه دارید تا بتوانید کارآمدتر عمل کنید.از جمله این موارد می توان به سرعت چرخش، فشار آبگیر، بازرسی و غیره اشاره کرد.
