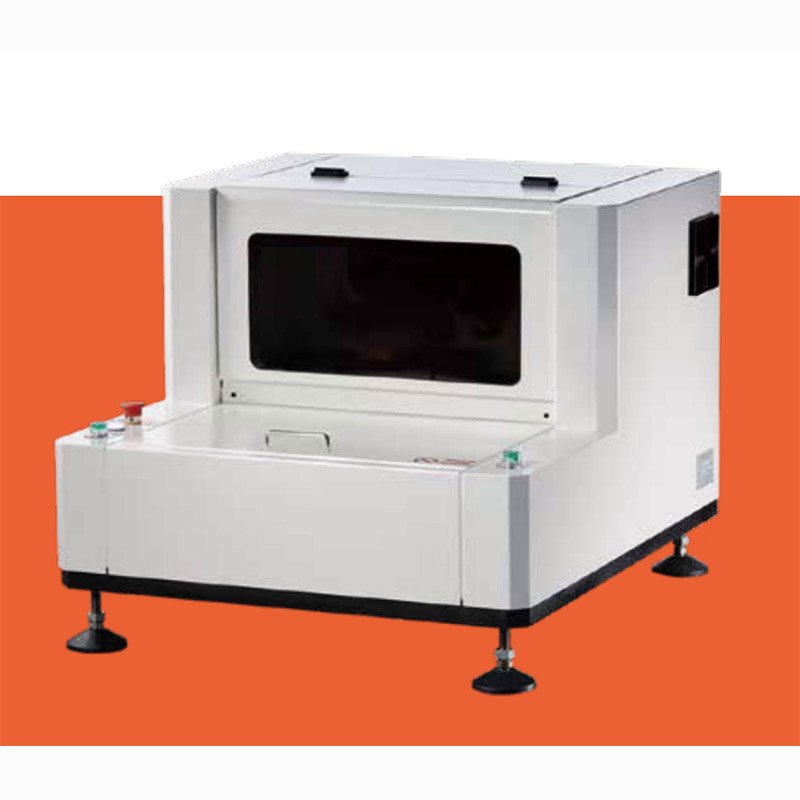

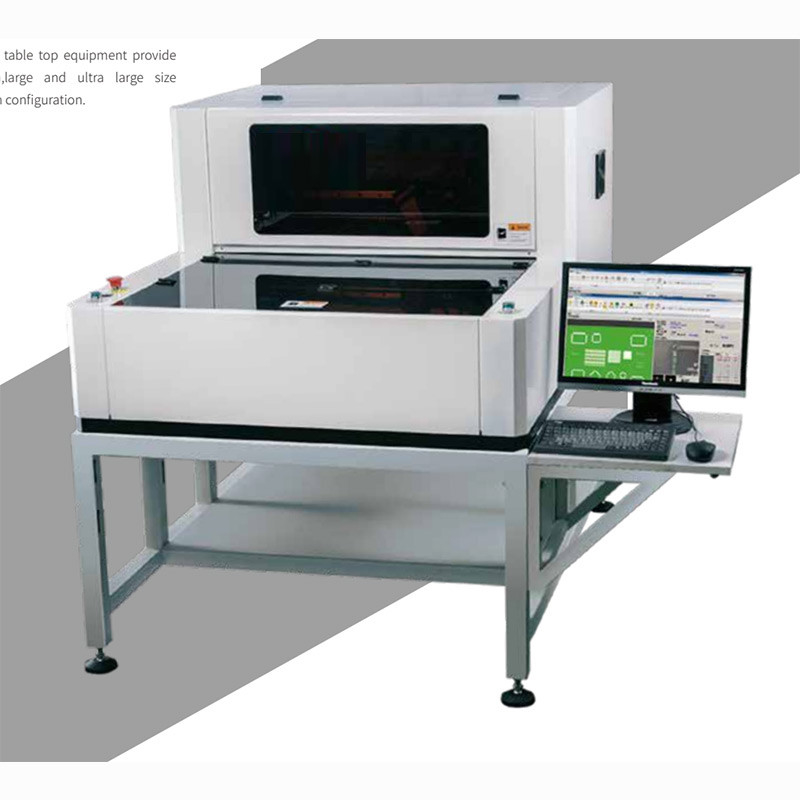

SPI خودکار آفلاین، دستگاه بازرسی خمیر لحیم کاری رومیزی
این یک سیستم بازرسی خمیر لحیم کاری آفلاین و با کیفیت بالا است، به منظور ملاقات با برخی از کارخانه های متوسط یا کوچک SMT، ما این نوع دستگاه SPI مقرون به صرفه را در بازار توسعه دادیم.
این SPI آفلاین بسیار ارزان‌تر از خطی است، فقط به هزینه کمتری نیاز دارید، یک دستگاه بازرسی خمیر لحیم کاری خودکار برای خط مونتاژ SMT خود دریافت خواهید کرد.
مشخصات Desktop SPI:
| مولفه های | ||||
| مدل | CN-OS100 | CN-OS200 | CN-OS300 | |
| اصل اندازه گیری | 3DwhitelihtPSLMPMP (مدولاسیون نور فضایی قابل برنامه ریزی، اندازه گیری فاز پرو فلومتری) | |||
| اندازه گیری ها | (حجم، سطح زیر کشت، ارتفاع، افست XY، شکل) | |||
| تشخیص انواع غیر کارآمد | (چاپ از دست رفته، قلع ناکافی، قلع بیش از حد، پل زدن، افست، شکل های درجه یک، آلودگی سطح) | |||
| دوربین پیکسل | 1.3 میلیون | 5 میلیون | 5 میلیون | |
| 镜头解析度 وضوح لنز | 20 میلی متر / 18 میلی متر | 16um (گزینه 13umas) | 16um (گزینه 13umas) | |
| 可测最小元件 | 402 | 0201 (01005as گزینه) | 0201 (01005as گزینه) | |
| 视野尺寸 اندازه FOV | 26*20 میلیمتر | 30*30 میلی متر 30*30 میلی متر |
||
| 高度دقت ارتفاع | 0.37 میلی متر | |||
| XY精度دقت | (جهت XY) :15um جهت XY) :10um | |||
| 重复精度قابلیت تکرار | (حجم:<lum (4 سیگما) ； سطح زیر کشت:<1% (4 سیگما) | |||
| 检测重复性GageR&R | <10% | |||
| 检测速度سرعت بازرسی | 1.5 ثانیه/FOV | 0.5 ثانیه/FOV | ||
| 检测头数量تعداد رئیس بازرسی | تک سر تک سر (دو سر به عنوان نوک عملیاتی) |
|||
| 基准点检测时间زمان تشخیص نقطه علامت گذاری | 0.5 ثانیه / قطعه | |||
| 最大检测高度Maximun Me au ring Height 弯曲PCB最大测量高度 |
± 350 میلی متر ± 550 میلی متر |
|||
| حداکثر ارتفاع اندازه گیری PCB Warp | ± 2 میلی متر | ± 5 میلی متر | ||
| 最小焊盘间距حداقل فاصله پد | 150um (padheightof150ums مرجع) | |||
| 最小测量大小کوچکترین اندازه اندازه گیری | 长方形 (مستطیل): 150 میلی متر؛ 圆形 (گرد): 200 میلی متر | |||
| 最大PCB载板尺寸حداکثر اندازه PCB بارگیری | X350xY250mm X460xY350mm X700xY600mm | |||
| 定动轨设置تنظیم مدار ثابت یا انعطاف پذیر | 左定轨مدار چپ | 前定轨 مدار جلو | 前定轨 مدار جلو | |
| 工程统计数据آمار مهندسی | هیستوگرام، نمودار X bar-R، نمودار نوار X | |||
| پورت lm داده Gerber和CAD导入Gerber&CAD Data | 支持Gerber格式(274x، 274d) از فرمت Gerber پشتیبانی می کند. شماره قطعه، نوع بسته 等导入 (CAD X/Y، شماره قطعه، ورودی نوع بسته) |
|||
| 操作系统支持پشتیبانی از سیستم عامل | ویندوز 7 حرفه ای (32 تا 32 بیت) | |||
| 设备规格تجهیزات قالب و وزن | 630x480x540mm × 75KG | 810x930x530mm × 125KG | 1500x1100x600mm × 345KG | |
| 选配件گزینه ها | ||||
| بارکد 1D/2D扫描枪； UPS不间断电源； 工作台(除CN-OS300外) | ||||
| اسکنر بارکد 1D/2D، منبع تغذیه مداوم UPS، ایستگاه کاری (CN-OS300 به جز) | ||||
پر"
فن آوری اندازه گیری پروفایل مدولاسیون PMP
با استفاده از فناوری اندازه گیری مدولاسیون پروفیل فاز پیشرفته (PMP)، وضوح 8 بیتی در مقیاس خاکستری، رسیدن به وضوح تشخیص 0.37 میکرون.اندازه گیری سه بعدی و دو بعدی چاپ خمیر لحیم را با دقت بالا انجام دهید.
بازرسی کل هیئت مدیره
قابلیت بازرسی تمام برد تمام اتوماتیک و قابلیت اندازه گیری دستی.حجم، مساحت، ارتفاع، موقعیت XY همه خمیرهای لحیم کاری را که باید شناسایی شوند به صورت خودکار شناسایی کنید و به طور خودکار نقص های فرآیند مانند چاپ از دست رفته، قلع کمتر، قلع بیشتر، پل زدن، افست، شکل بد و غیره را بررسی کنید. واردات مستقیم از Gerber پشتیبانی می کند. فرمت (274x، 274d)، حالت آموزش دستی.
1. ارائه دقت تشخیص و قابلیت اطمینان تشخیص.
2. دقت ارتفاع: ± 1m (ابزار کالیبراسیون)
3. قابلیت تکرار: ارتفاع کمتر از 1um (4 σ) (ابزار کالیبراسیون)
4. حجم کمتر از 1٪ (5 σ) (ابزار کالیبراسیون)
5. فناوری بازتاب منتشر همزمان (DL) به طور کامل سایه ساختاری و تداخل نقطه روشن خمیر لحیم کاری را حل می کند.
6. دوربین دیجیتال صنعتی با دقت بالا 1.3 میلیون پیکسل و لنز صنعتی ویژه با دقت بالا را بپذیرید.
7. قاب آلومینیومی ریخته گری یکپارچه و پایه مرمری ثبات ساختار مکانیکی را تضمین می کند.
8. سروو موتور دقیق و بال اسکرو و ریل راهنمای دقت موقعیت مکانیکی عالی تجهیزات را تضمین می کند.
9. وارد کردن فایل Gerber و آموزش دستی تمام نیازهای کاربر را برآورده می کند.
10. برنامه نویسی پنج دقیقه ای و عملکرد یک دکمه، کار کاربر را ساده می کند.
11. عملکرد نظارت پویا بصری برای نظارت بر تشخیص لحظه ای و وضعیت تجهیزات.
12. سرعت تشخیص کمتر از 2.5 ثانیه/FOV است.
