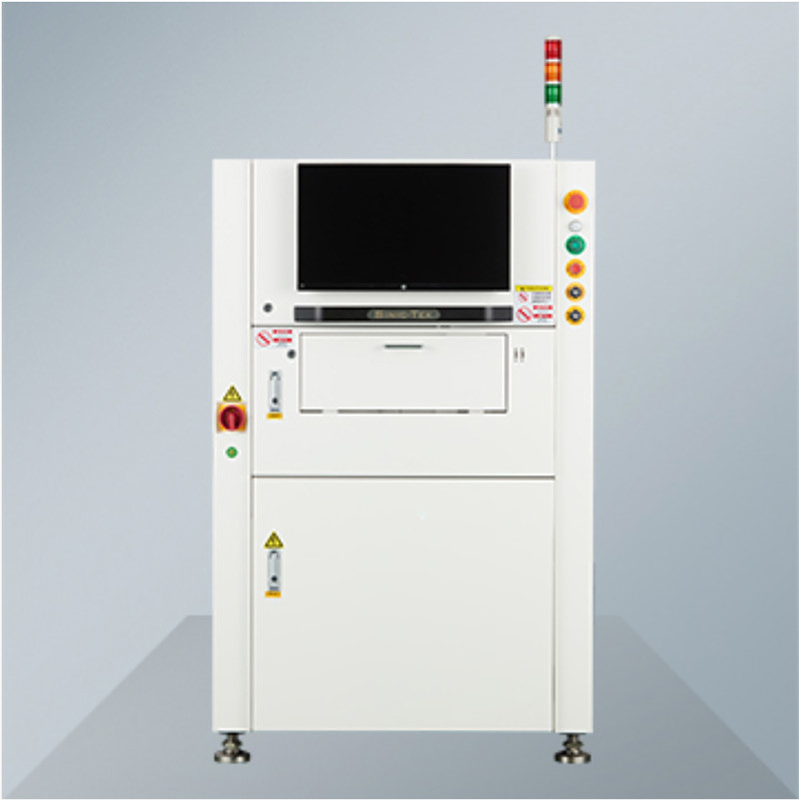

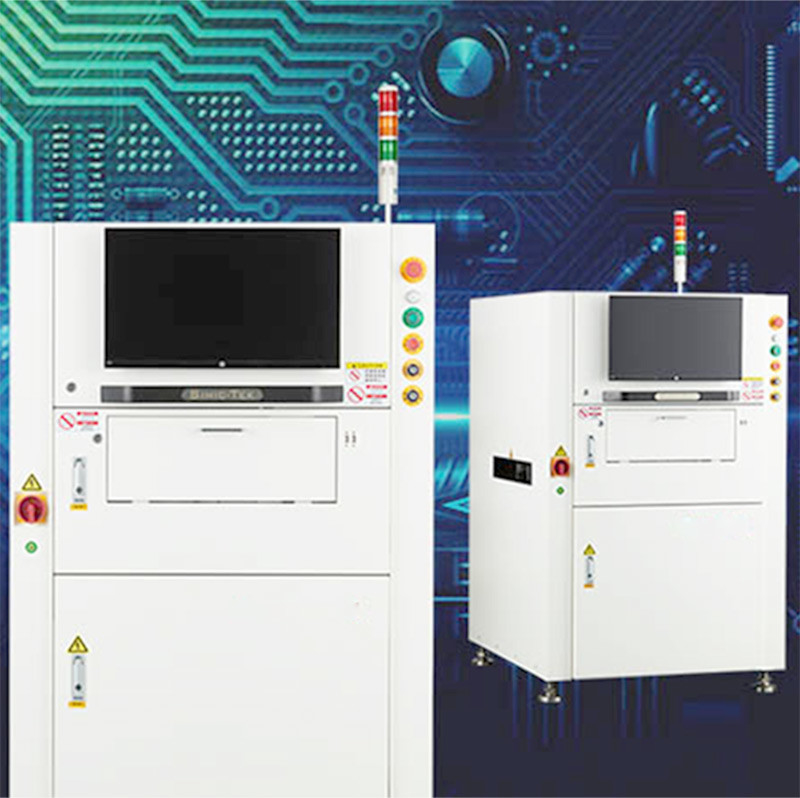

Inline 3D SPI، سیستم بازرسی خمیر لحیم کاری استاندارد خودکار
به عنوان یکی از قوی‌ترین تولیدکنندگان SMT 3D SPI در چین، ما تمام مدل‌های مختلف دستگاه بازرسی خمیر لحیم کاری آنلاین را در اختیار شما قرار می‌دهیم، اندازه و مدل‌های مختلفی از SPI سه بعدی داریم، همچنین میتوانیم مطابق با نیاز شما سفارشی کنیم.
با قیمت مناسب و خدمات عالی، پس از انتخاب ما بهترین و مطمئن ترین شریک شما خواهیم بود
| 技术参数/پارامترها | |
| 技术平台/پلتفرم فناوری | استاندارد Type-B/C |
| 适用系列/سریال | سریال های اس |
| 型号مدل | SH8080 |
| 测量原理/اصل اندازه گیری | 3DwhitelightPSLMPMP (مدولاسیون نور فضایی قابل برنامه ریزی، اندازه گیری فاز پرو فلومتری) |
| اندازه گیری ها تشخیص انواع غیر کارآمد |
(حجم، سطح زیر کشت، ارتفاع، افست XY، شکل، پرین از دست رفته، قلع ناکافی، قلع بیش از حد، پل زدن، افست، بد شکل، آلودگی سطحی) |
| 镜头解析度/ وضوح لنز | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um (OPTION) |
| 精度 / دقت | XY (رزولوشن): 10 میلی متر |
| 重复精度 تکرار کنید | ارتفاع: ≤1 متر (4 سیگما) ； حجم / سطح زیر کشت: <1% (4 سیگما) ； |
| 检测重复性/GageR&R | <<10% |
| 检测速度/سرعت بازرسی | 0.35sec/FOV-0.5sec/FOV(گزینه) |
| 检测头数量/Quan lity از رئیس بازرسی | استاندارد 1، گزینه 2، 3 |
| 基准点检测时间/زمان تشخیص نقطه علامت گذاری | 0.3 ثانیه / قطعه |
| 最大检测高度/Maximun Me au ring Head 弯曲PCB最大测量高度 |
± 550um (گزینه ±1200umas) |
| حداکثر ارتفاع اندازه گیری PCB Warp | ± 5 میلی متر |
| 最小焊盘间距/فاصله پد Minimun | 100um (ارتفاع پد 150um به عنوان معیار)80um/100um/150um/200um (گزینه) |
| 最小元件/حداقل عنصر | 01005/03015/008004 (OPTION) |
| حداکثر اندازه PCB تخلیه بار (X*Y) | 450x500mm(B) 470x500mm(C) |
| 630x686mm (اندازه بزرگ 630x550mm) | |
| 定动轨设置/تنظیم نوار نقاله | مدار جلو (مدار عقب به عنوان گزینه) |
| PCB传送方向/PCB جهت انتقال | (از چپ به راست یا از راست به چپ) |
| 轨道宽度调整/تنظیم عرض نوار نقاله | (دستی و اتوماتیک) |
| 工程统计数据SPC/آمار مهندسی | هیستوگرام، نمودار X bar-R، نمودار نوار X |
| پورت lm داده Gerber和CAD导入Gerber&CAD Data | پشتیبانی از فرمت Gerber (274x، 274d)، مدل آموزش دستی) ； CAD X/Y، شماره قطعه، ورودی نوع بسته) |
| 操作系统技持/پشتیبانی از سیستم عامل | ویندوز 7 حرفه ای (64 بیت) |
| 设备规格/Equipment Die mension and Weight | W1000xD1150xH1530(B)،965KgW1000xD1174xH1550(C)،985Kg |
| 选配件 / اختیاری | یک نفر ماشین‌های بیشتری را کنترل می‌کند، NetworkS PC (فقط نرم‌افزار)، اسکنر بارکد 1D/2D، نرم‌افزار برنامه‌نویسی خارج از خط، منبع تغذیه مداوم UPS |
