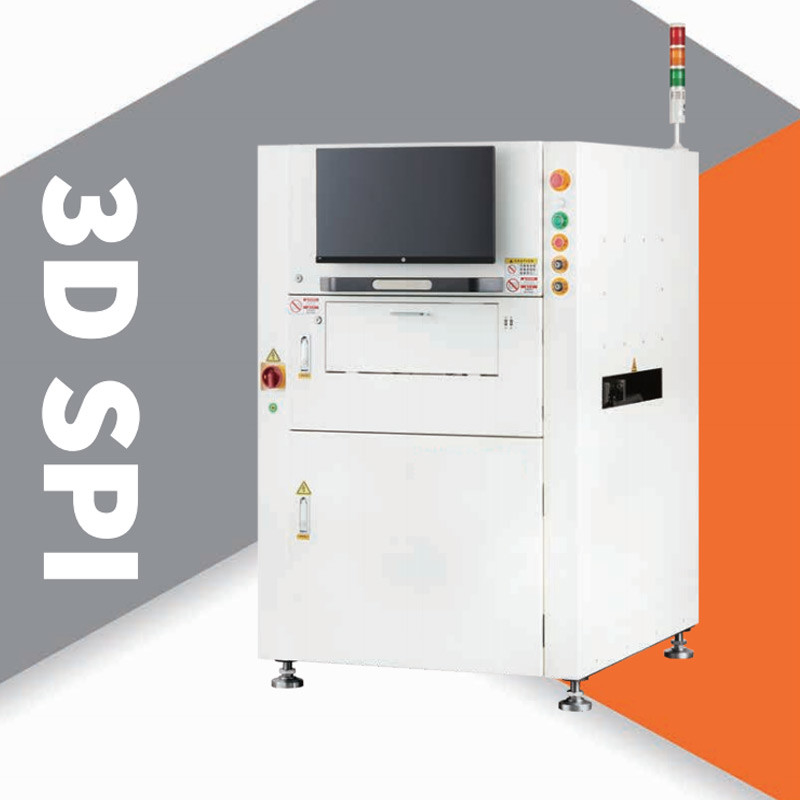

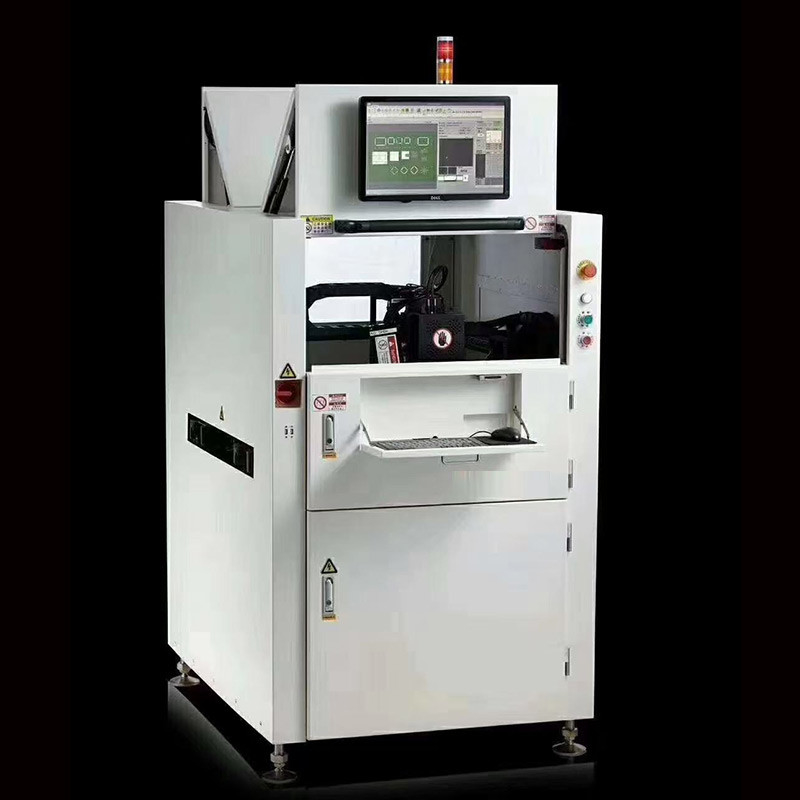

Inline Dual Track 3D SPI، بازرسی خمیر لحیم کاری دو مسیره
مشخصات:
| 技术平台/پلتفرم فناوری | نوار نقاله دوگانه Type-B/C |
| 适用系列/سریال | سریال های اس |
| 型号مدل | SH8080D |
| 测量原理/اصل اندازه گیری | 3DwhitelightPSLMPMP (مدولاسیون نور فضایی قابل برنامه ریزی، اندازه گیری فاز پرو فلومتری) |
| اندازه گیری ها تشخیص انواع غیر کارآمد |
(حجم، سطح زیر کشت، ارتفاع، افست XY، شکل، پرین از دست رفته، قلع ناکافی، قلع بیش از حد، پل زدن، افست، بد شکل، آلودگی سطحی) |
| 镜头解析度/ وضوح لنز | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um (OPTION) |
| 精度 / دقت | XY (رزولوشن): 10 میلی متر |
| 重复精度 تکرار کنید | ارتفاع: ≤1 متر (4 سیگما) ； حجم / سطح زیر کشت: <1% (4 سیگما) ； |
| 检测重复性/GageR&R | <<10% |
| 检测速度/سرعت بازرسی | 0.35sec/FOV-0.5sec/FOV(گزینه) |
| 检测头数量/Quan lity از رئیس بازرسی | استاندارد 1، گزینه 2، 3 |
| 基准点检测时间/زمان تشخیص نقطه علامت گذاری | 0.3 ثانیه / قطعه |
| 最大检测高度/Maximun Me au ring Head 弯曲PCB最大测量高度 |
± 550um (گزینه ±1200umas) |
| حداکثر ارتفاع اندازه گیری PCB Warp | ± 5 میلی متر |
| 最小焊盘间距/فاصله پد Minimun | 100um (ارتفاع پد 150um به عنوان معیار)80um/100um/150um/200um (گزینه) |
| 最小元件/حداقل عنصر | 01005/03015/008004 (OPTION) |
| حداکثر اندازه PCB تخلیه بار (X*Y) | 450x310+450x310(B)470x310+470x310(C) |
| 630x310+630x310 (اندازه بزرگ) | |
| 定动轨设置/تنظیم نوار نقاله | l مدار جلو، 2،3،4 داینامیک مدار |
| PCB传送方向/PCB جهت انتقال | (از چپ به راست یا از راست به چپ) |
| 轨道宽度调整/تنظیم عرض نوار نقاله | (دستی و اتوماتیک) |
| 工程统计数据SPC/آمار مهندسی | هیستوگرام، نمودار X bar-R، نمودار نوار X |
| پورت lm داده Gerber和CAD导入Gerber&CAD Data | پشتیبانی از فرمت Gerber (274x، 274d)، مدل آموزش دستی) ； CAD X/Y، شماره قطعه، ورودی نوع بسته) |
| 操作系统技持/پشتیبانی از سیستم عامل | ویندوز 7 حرفه ای (64 بیت) |
| 设备规格/Equipment Die mension and Weight | W1000xD1350xH1530(B)،1200KgW1000xD1350xH1550(C)،1220Kg |
| 选配件 / اختیاری | یک نفر ماشین‌های بیشتری را کنترل می‌کند، NetworkS PC (فقط نرم‌افزار)، اسکنر بارکد 1D/2D، نرم‌افزار برنامه‌نویسی خارج از خط، منبع تغذیه مداوم UPS |
