تسمه نقاله 0.65 مگاپاسکال خط مونتاژ HANWHA SMD سامسونگ برای لوازم خانگی

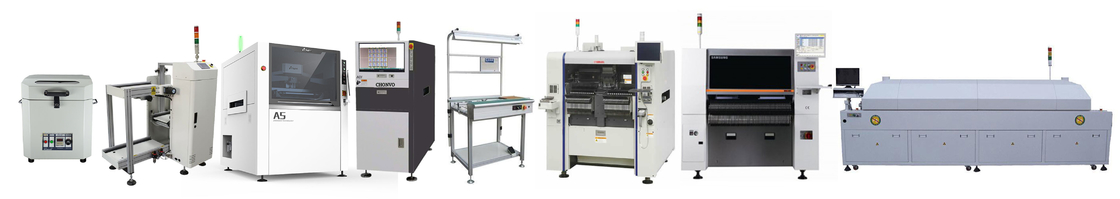

خط مونتاژ سامسونگ /HANWHA SMT
خط مونتاژ سامسونگ / HANWHA SMT یکی از محبوب ترین دستگاه های smt است، CPH از 40000 تا 200000 بستگی به درخواست شما و بودجه شما دارد.
CNSMT تمام سطوح ماشین های خط مونتاژ سامسونگ / HANWHA smt در چین را با قیمت رقابتی و خدمات خوب برای شما ارائه می دهد.
سامسونگ /HANWHA مشخصات ماشین را انتخاب و مکان کنید:
دستگاه قرار دادن HANWHA دستگاه قرار دادن Hanwha SM471plus/SM481plus/SM482plus/DECAN برای موارد زیر مناسب است:
1. صنعت لوازم خانگی: تهویه مطبوع، یخچال و فریزر، ماشین لباسشویی، آبگرمکن، اجاق القایی، و غیره.
2. صنعت خودرو: ابزار خودرو، منبع تغذیه خودرو، صدای خودرو، منبع نور خودرو، و غیره.
3. صنعت LED: لامپ های LED، لوازم روشنایی داخلی، لوازم روشنایی در فضای باز، روشنایی صنعتی و غیره.
4. لوازم الکترونیکی مصرفی: تلفن های همراه، نوت بوک، رایانه های شخصی، منابع تغذیه موبایل، بردهای محافظ باتری، دستگاه های پوشیدنی هوشمند، خانه های هوشمند و غیره.
5. همه دسته های الکترونیکی دیگر.
نصب HANWHA Hanwha Mounter SM481plus
موقعیت: دوربین پرواز + دوربین ثابت (اختیاری)
شماره محور نصب: 10 محور x1 کنسول
سرعت نصب: 40000 CPH (بهترین شرایط)
اجزای مربوطه:
01005 ~ 42mm (H 15mm)
اندازه PCB (mm):
460 (L) x 400 (W) 510 (L) x 460 (W) (گزینه)
610 (L) x 510 (W) (گزینه) 740 (L) x 460 (W) (گزینه)
ضخامت PCB: 0.38-4.2mm
تعداد فیدر (استاندارد 8 میلی متر): 120ea/112ea
مصرف انرژی:
منبع تغذیه AC200/208/220/240/380/415 ولت (50/60 هرتز، 3 فاز)
حداکثر 4.7kva
مصرف هوا 0.5-0.7MPa (5-7kgf/cm2) 160N/min
ابعاد: 1,650 (L) x 1,680 (D) x 1,530 (H)
وزن: حدود 1655 کیلوگرم
چاپگرهای SMT Stencil با سرعت بالا:
مدل CNSMT-ASE
|
مشخصات دستگاه چاپگر خمیر لحیم کاری خودکار: |
|
مدل آسه |
|
قاب های صفحه نمایش حداقل اندازه 370x370mm |
|
حداکثر اندازه 737x737 میلی متر |
|
ضخامت 25 ~ 40 میلی متر |
|
حداقل اندازه PCB 50X50mm |
|
PCB حداکثر اندازه 400x340mm |
|
ضخامت PCB 0.4 ~ 6 میلی متر |
|
Warpage Warpage PCB ＜1% |
|
ارتفاع حمل و نقل 900±40 میلی متر |
|
جهت حمل و نقل چپ-راست.راست چپ؛چپ-چپ;راست-راست |
|
چپ راست؛راست چپ؛چپ-چپ؛راست-راست |
|
حداکثر سرعت حمل و نقل 1500mm/S قابل برنامه ریزی |
|
محل هیئت |
|
تعیین موقعیت PCB سیستم پشتیبانی روش پشتیبانی پین مغناطیسی/ جدول بالا به پایین تنظیم شده/بلوک پشتیبانی |
|
با دست مغناطیسی * سوزن / قابل تنظیم * پلت فرم بالابر / بلوک کانتور |
|
گیره جانبی سیستم گیره، نازل خلاء، گیره جانبی، نازل خلاء |
|
سر چاپ دو سر پرینت موتوری مستقل |
|
دو موتور مستقل با جفت مستقیم برای هدایت هد چاپ |
|
سرعت اسکاج 6 ~ 200 میلی متر در ثانیه |
|
کنترل موتور فشار فشار 0 ~ 15 کیلوگرم |
|
زاويه كشي 60°/55°/45° |
|
نوع اسکاج نوع اسکاج فولاد ضد زنگ (استاندارد)، اسکاج پلاستیکی |
|
سرعت جداسازی شابلون 0.1 ~ 20 میلی متر در ثانیه قابل برنامه ریزی |
|
سیستم تمیز کردن خشک، مرطوب، جاروبرقی (قابل برنامه ریزی) خشک، مرطوب، جاروبرقی |
|
محدوده تنظیم جدول X: ± 10mm;Y: ± 10 میلی متر؛θ: ± 2 درجه |
|
کنترل تنظیم جدول |
|
کنترل تنظیم جدول موتور خطی |
|
پارامترهای ماشین ماشین |
|
دقت موقعیت تکرار ± 0.01 میلی متر |
|
دقت چاپ ± 0.025 میلی متر |
|
زمان چرخه <7 ثانیه (به استثنای چاپ و تمیز کردن) |
|
زمان تعویض محصول <5 دقیقه |
|
هوای مورد نیاز 4.5 ~ 6 کیلوگرم بر سانتی متر مربع |
|
برق ورودی AC: 220±10٪، 50/60HZ 1Φ 3KW |
|
روش کنترل PC Control |
|
ابعاد دستگاه 1220(L)X1355(W)X1500(H)mm |
|
وزن دستگاه تقریبا: 1000 کیلوگرم |
فر با کیفیت بالا با نام تجاری چینی CNSMT Reflow-TSM800
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
