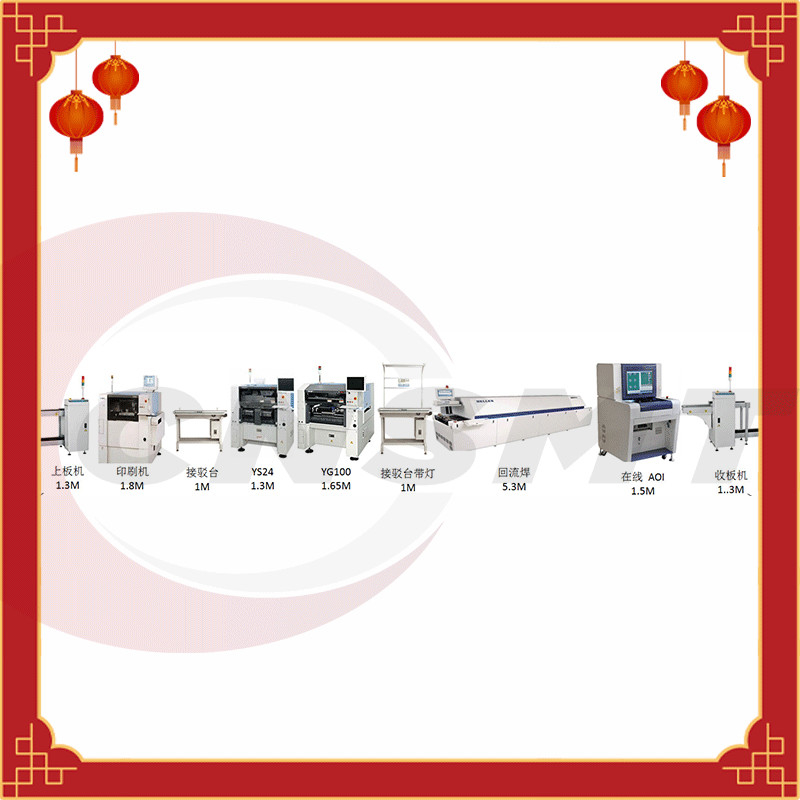

خط تولید Samsung Sm481 PLUS SMT از چپ به راست ماشین را انتخاب و در جای خود قرار دهید
خط مونتاژ سامسونگ SM481/PLUS SMT
CNSMT تمام مدل های خط مونتاژ SMT را برای تولید PCB SMT شما در اختیار شما قرار می دهد، به خصوص دستگاه SM481 و SM481 PLUS مونتاژ سامسونگ یک دستگاه انتخاب و مکان خوب و پایدار است، اگر آماده راه اندازی خط جدید smt یا جایگزینی دستگاه های جدید هستید. سامسونگ SM481 بهترین گزینه شما خواهد بود.
در خط تولید فول سامسونگ smt دستگاه انتخاب و جاسازی مهمترین وسیله است که کیفیت و سرعت محصول شما را تعیین می کند.
و این دستگاه مدلی که قبلاً به بسیاری از کشورها فروخته و صادر کرده ایم ، در کارخانه مشتریان بسیار خوب کار می کند و همه آنها بسیار راضی هستند
سامسونگ /HANWHA SM481مشخصات ماشین را انتخاب و مکان کنید:
SM481 Plus، از طریق روش شناسایی ثبت اختراع TECHWIN که بیشترین سرعت را در ماشین‌های با سرعت متوسط انجام می‌دهد، یعنی روش شناسایی On theFly، می‌تواند به سرعت بالای 4000 CPH از اجزای تراشه و 1.1 ثانیه زمان قرارگیری واحد QFP دست یابد. اجزاء (هر کدام بهینه هستند).One-Gantry در ساختار از نوع کلید پرسرعت 10 نازلی Head استفاده می کند، پایه یاماها از یک طرف تجهیزات استفاده می کند و نصب کننده سامسونگ می تواند از کمترین نیروی انسانی برای کار استفاده کند.دستگاه قرار دادن جوکی می تواند با بردهای 1.500 میلی متری مطابقت داشته باشد که قوی ترین توانایی متناظر PCB را در سری SM نشان می دهد.
| اندازه PCB: 400 × 330 میلی متر 460 (L) x 400 (W) |
| کوچکترین عنصر: 01005 ~ 42mm (H 15mm) |
| وزن: حدود 1655 کیلوگرم |
| سرعت نصب: 40000 CPH |
| نمای کلی محصول: دستگاه قرار دادن سرعت متوسط HANWHA SM481 Plus، اندازه PCB: 400×330mm 460 (L) x 400 (W)، کوچکترین جزء: 01005 ~ 42mm (H 15mm)، وزن: حدود 1655 کیلوگرم، سرعت قرار دادن: 40،00 CPH |
چاپگرهای SMT Stencil با سرعت بالا:
مدل CNSMT-A5
طراحی انسانی
● دامنه کاربرد گسترده و تطبیق پذیری قوی
● سیستم تمیز کننده اتوماتیک نوع اسپری منحصر به فرد
● ساختار کاغذ پاک کردن و صرفه جویی در مصرف انرژی و کارآمد
● سیستم پردازش تصویر منحصر به فرد
● حالت تولید چاپ هوشمند
● محدوده چاپ: 400*340mm
● پلتفرم اتصال سه محوره جهانی UVW را بپذیرید
● اندازه دستگاه: 1220X1355X1500mm
● گزینه‌های ماشین، عملکرد قلع‌بندی خودکار، عملکرد تشخیص مسدود کردن سوراخ استنسیل خودکار، عملکرد توزیع خودکار، عملکرد بازخورد فشار اسکراپر
عملکرد اتصال خودکار MSE/SPI، عملکرد خودکار دما و رطوبت
| قاب های صفحه نمایش | حداقل اندازه | 470x370mm |
| حداکثر اندازه | 737X737 میلی متر | |
| ضخامت | 25 ~ 40 میلی متر | |
| حداقل اندازه PCB | 50×50 میلی متر | |
| حداکثر اندازه PCB | 400x340mm | |
| ضخامت PCB | 0.4 ~ 6 میلی متر | |
| Warpage PCB | ＜1٪ | |
| ارتفاع حمل و نقل | 40±900 میلی متر | |
| جهت حمل و نقل | ||
| سرعت حمل و نقل | حداکثر 1500mm/S قابل برنامه ریزی | |
| محل هیئت | سیستم پشتیبانی | پین مغناطیسی / جدول بالا به پایین تنظیم / بلوک پشتیبانی |
| PCB | با دست | |
| سیستم بستن | بستن جانبی، نازل خلاء، | |
| سر چاپ | دو سر پرینت موتوری مستقل | |
| Squeegee Speed | 6 ~ 200 میلی متر در ثانیه | |
| فشار اسکاج | 0 تا 15 کیلوگرم | |
| Squeegee Angle | 60°/55°/45° | |
| نوع اسکاج | فولاد ضد زنگ (استاندارد)، پلاستیک | |
| سرعت جداسازی شابلون | 0.1 ~ 20 میلی متر در ثانیه قابل برنامه ریزی | |
| سیستم نظافت | خشک، مرطوب، جاروبرقی (قابل برنامه ریزی) | |
| محدوده تنظیم جدول 工 | X: ± 10 میلی متر؛ Y: ± 10 میلی متر؛ θ: ± 2 درجه | |
| دستگاه | ||
| تکرار دقت موقعیت | ± 0.01 میلی متر | |
| دقت چاپ | ± 0.025 میلی متر | |
| زمان چرخه | <7s (به استثنای چاپ و تمیز کردن) | |
| تغییر محصول | <5 دقیقه | |
| هوا مورد نیاز | 4.5 ~ 6 کیلوگرم بر سانتی متر مربع | |
| ورودی برق | AC: 220±10٪، 50/60HZ 1Φ 3KW | |
| روش کنترل | کنترل کامپیوتر | |
| ابعاد دستگاه | 1220(L)X1355(W)X1500(H)mm | |
| وزن دستگاه | تقریبا: 1000 کیلوگرم | |
فر با کیفیت بالا با نام تجاری چینی CNSMT Reflow-TSM800
| مدل | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| مشخصات ماشین | ||||||
| سایز: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| وزن (کیلوگرم) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| منطقه دما | بالا 8. پایین 8/ طول3070 | بالا 10. پایین 10/ طول3890 | بالا 12. پایین 12 / طول 4650 | بالا 8. پایین 8 / طول 3070 | بالا 10. پایین 10/ طول 3890 | بالا 12.پایین 12/ طول4650 |
| تعداد مناطق سردسیر | Tbp2.پایین 0/ | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3.پایین./ | Top4.BottomO/ Top4.Bottom4 |
| TOP2.پایین 2 | Top3.پایین | Top4.Bottom4 | Top2.پایین 2 | 1bp3.پایین | ||
| ساختار صفحه یکسو کننده منطقه گرمایش | صفحه آلومینیومی ضخیم | |||||
| روش خنک کننده | خنک کننده هوای گلخانه / آب خنک کننده سرد | |||||
| سیستم کنترل | ||||||
| نیروی مورد نیاز | 30 380 ولت 50 هرتز | |||||
| حداکثر قدرت | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64 کیلووات / 67 کیلووات | 80KW/83KW | 93KW/97KW |
| راه اندازی، قدرت عملیاتی معمولی | 30 کیلو وات 9 کیلو وات | 36KW 10KW | 40 کیلو وات 11 کیلووات | 30 کیلو وات 11 کیلووات | 36 کیلو وات 12.5 کیلووات | 40 کیلو وات 14 کیلووات |
| 32 کیلو وات 10 کیلو وات | 38 کیلو وات 11 کیلووات | 42 کیلو وات 12 کیلو وات | 32 کیلو وات 12 کیلووات | 35 کیلووات 13.5 کیلووات | 42 کیلو وات 15 کیلووات | |
| زمان گرم شدن | حدود 25 دقیقه | |||||
| دقت دما | 1± درجه سانتی گراد | |||||
| روش کنترل دما | کنترل حلقه بسته PID + درایو SSR | |||||
| اختلاف دمای جانبی PCBL | ± 1.5 درجه سانتیگراد | |||||
| ذخیره سازی پارامترهای فرآیند | ذخیره خودکار عملیات مختلف و سوابق هشدار + عملیات دستی برای ذخیره تنظیمات مختلف پارامترهای فرآیند | |||||
| آلارم غیر عادی | انحراف دمای استاندارد، انحراف سرعت و خطای تهویه مطبوع، زنگ صدا و نور قطع برق شبکه | |||||
| آلارم آف برد | عملکرد زنگ استاندارد خارج از صفحه | |||||
| سامانه حمل و نقل | ||||||
| ساختار ریلی | به طور کلی دو مرحله ای | |||||
| ساختار زنجیره ای | سگک 35B تک با دنده و پین با زنجیره فولاد منگنزی با روکش نیکل | |||||
| حداکثر عرض صفحه | 400mm (اختیاری 610mm) | 2-280mm (اختیاری 2-300mm) | ||||
| محدوده تنظیم عرض ریل | 50-400 میلی متر (اختیاری 50-610 میلی متر) | 50-280mm (اختیاری 50-300mm) | ||||
| جهت حمل و نقل | Lto R اختیاری R به L) | |||||
| فرم ثابت ریلی | جلو ثابت، اختیاری عقب ثابت | ریل شماره 1 و ریل شماره 4 ثابت هستند، دو ریل دیگر اختیاری قابل تعمیر هستند. | ||||
| سرعت حمل و نقل | 400 × 2000 میلی متر در دقیقه | |||||
| ارتفاع صفحه حمل و نقل | 900±15 میلی متر | |||||
| سیستم روغن کاری اتوماتیک | عملکرد پر کردن خودکار روان کننده استاندارد و پر کردن دستی | |||||
| سیستم نیتروژن | ||||||
| مصرف نیتروژن | 20-25 متر مکعب / ساعت @ 300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
اطلاعات شرکت
CNSMT تولید کننده و تامین کننده پیشرو برای ماشین آلات و راه حل های SMT با بیش از 10 سال تجربه در چین است.و ما همچنین می توانیم OEM&ODM را برای معامله گران SMT انجام دهیم، ما منابع گسترده ای در زمینه SMT داریم، حتی شما به تجهیزات SMT استفاده شده یا جدید یا سایر قطعات نیاز دارید، ما می توانیم به شما کمک کنیم بهترین ماشین آلات با کیفیت و هزینه رقابتی را دریافت کنید.
چه کاری میتونیم براتون انجام بدیم:
※ ما کارخانه خودمان را داریم که تجهیزات و دستگاه های SMT را می سازد
※ ما یک تیم مهندس فنی حرفه ای برای تولید ماشین آلات داریم
※ ما می توانیم انواع ماشین های SMT را با توجه به نیاز شما سفارشی کنیم
※ ما خرید و فروش تجهیزات SMT دست دوم و جدید در سراسر جهان
※ ما دستگاه های خط کامل SMT را به شما ارائه می دهیم و به سراسر جهان صادر می کنیم
※ تبدیل شدن به قابل اعتمادترین شریک چینی برای شما.
سوالات متداول:
1. آیا شما کارخانه هستید؟
بله، ما به مدت 14 سال بر روی کنترل رطوبت تمرکز می کنیم.
2. آیا می توانید کاتالوگ را ایمیل کنید؟
بله، ما می توانیم از طریق ایمیل با کاتالوگ کامل برای شما ارسال کنیم.
3. چگونه آنلاین سفارش دهیم؟
تایید محصول (تعداد، قیمت، پرداخت، حمل و نقل و غیره)---انتظار ایمیل ---تأیید سفارش---پرداخت اولیه---پایان تولید---پرداخت موجودی---ارسال
* برای اطلاع از تضمین تجارت کلیک کنید
4. نحوه پرداخت چطور؟
30٪ سپرده، موجودی پرداخت شده قبل از تحویل - مبلغ > 5000 USD
100% سپرده -- مبلغ <5000 USD
5. راه و زمان حمل و نقل چیست؟
پیشنهاد می کنیم برای دریافت ارزان ترین نرخ، حمل و نقل از طریق دریا، تاریخ سفر به آمریکا حدود 30 تا 40 روز، به اروپا 25 تا 30 روز، به آسیا و اتریش 7 تا 15 روز باشد.برای دریافت زمان دقیق اینجا را کلیک کنید.
6. مورد گارانتی چیست؟
مدت زمان گارانتی به طور معمول 12 ماه است، اگر بخواهید مدت زمان گارانتی را به 24 ماه افزایش دهید، ارزش آن 10٪ بیشتر از سفارش شما خواهد بود.
7. آیا می توانم از کارخانه شما بازدید کنم؟
بله، مطمئنا، برای دریافت سود بیشتر از کارخانه ما دیدن کنید.
8. چگونه با کارخانه خود تماس بگیرید؟
درخواست را به فرم زیر ارسال کنید یا برای انتخاب راه خود ایمیل یا تماس بگیرید.اینجا کلیک کنید
9. آیا می توانید محصول را سفارشی کنید؟
بله، ما می توانیم هر محصولی را با توجه به نیاز مشتری سفارشی کنیم.
10. کدام شرایط پرداخت را انجام می دهید؟
PayPal، West Union، T/T، (100% پیش پرداخت.)
11. کدام محموله موجود است؟
از طریق دریا، از طریق هوا، با اکسپرس یا به عنوان نیاز شما.
12. به کدام کشور صادر شده اید؟
ما به بسیاری از کشورها، بیشتر در سراسر جهان، مانند مالزی، ویتنام، تایلند، ایالات متحده، فرانسه، اسپانیا، مکزیک، دبی، ژاپن، کره، آلمان، پورلند و غیره صادر شده ایم.
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
