Anti Static خط تولید Hanwha Samsung SM482 PLUS SMT Smd
خط مونتاژ Samsung/Hanwha SM482/PLUS SMT
خط مونتاژ Samsung/Hanwha SM482/PLUS SMT یک خط تولید smt با سرعت بالا است، ما هر دو خط مونتاژ دستگاه SMT سامسونگ sm482 جدید و کارکرده شما را ارائه می دهیم.
هر دو دستگاه جدید و دست دوم به خوبی کار می کنند، و چاپگر خمیر لحیم کاری چاپگر اتوماتیک است، چاپگرهای استنسیل تمام اتوماتیک با نام تجاری چین، ما همچنین چاپگر برند DEK MPM foreigh را برای شما داریم، اجاق reflow نام تجاری جدید خودمان است، همچنین دارای هلر و مارک های دیگر برای شما است. شما انتخاب می کنید
تجزیه و تحلیل راه حل برنامه ریزی کارگاه خط تولید SMT
الزامات کارگاه برای برآوردن شرایط زیر در نظر گرفته می شود:
الف، الزامات ضد الکتریسیته ساکن روی زمین، (کف اپوکسی هنوز PVC است، خودتان اطلاعات را بررسی کنید، PVC زیباتر و بادوام تر است).
بالزامات باربری زمین را با توجه به الزامات تجهیزات (عمدتاً تجهیزات چاپ خمیر لحیم کاری، از سازندگان تجهیزات و برنامه ریزان کارخانه بخواهید) در نظر بگیرید.
جبا توجه به الزامات کنترل دما و رطوبت در کارگاه SMT، سقف را می توان بر این اساس درمان کرد تا هزینه هوای خنک کننده را کاهش دهد.(به طور کلی 3.0 متر، توجه کنید که آیا انبار تقاضا دارد یا خیر).
دتقاضای برق/گاز تجهیزات (هوا/نیتروژن)، تصفیه گاز زباله و غیره و مواد خام خط لوله/جهت.فضای رزرو، و غیره. الزامات تهویه تجهیزات.
ه.برای برآوردن نیازهای روشنایی، آیا از لامپ های کم مصرف مانند T5 به جای T8 استفاده کنید.حداقل 300LUX؛
f.الزامات آتش نشانی، باید محفظه هایی وجود داشته باشد، آتش نشانی را در نظر بگیرید.
2. تجهیزات خط تولید SMT برنامه ریزی شده

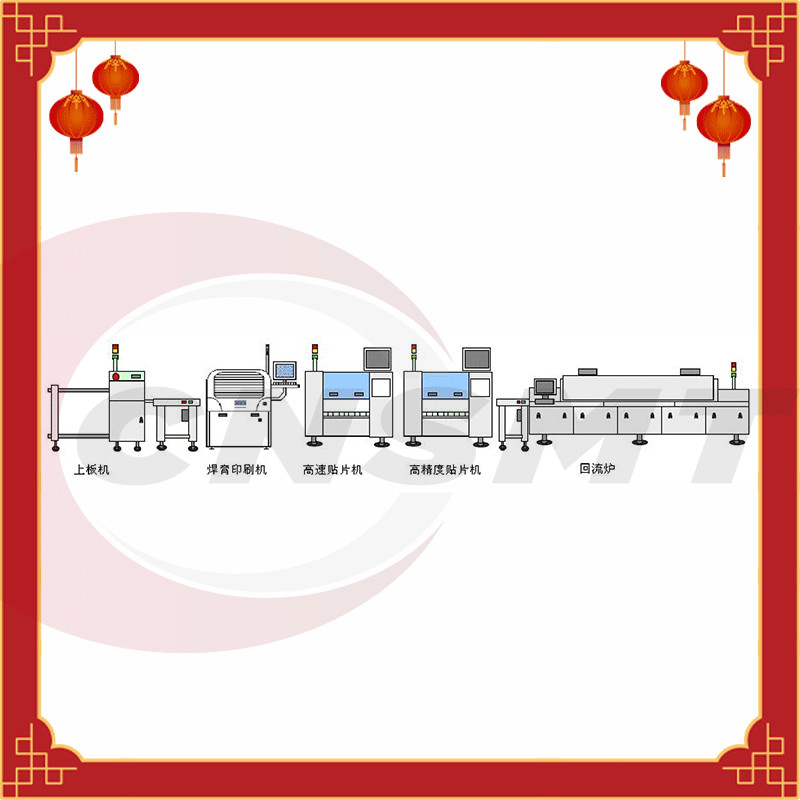

این طرح به تازگی نصب دو خط تولید SMT یکسان است که مکمل: چاپگر خمیر لحیم کاری / دستگاه قرار دادن / اجاق مجدد است.
حداکثر عرض تجهیزات در خط تولید 2.0 متر و طول کل تجهیزات 17 متر است.برنامه ریزی بعدی را در نظر بگیرید و یک خط تولید اضافه کنید (تجهیزات بدنه خط مشابه است).
آ.تجهیزات SMT باید از پایه ها دوری کنند و فاصله مشخصی را از آنها حفظ کنند.این فاصله زمانی است که تجهیزات پس از بارگیری مواد از حداقل یک ماشین تغذیه کننده عبور کنند.
بقاب بیرونی تجهیزات SMT باید با عبور از گورخر متمایز شود.فاصله بین گذرگاه گورخر و تجهیزات این است که تجهیزات باید بیش از 50 سانتی متر پس از بارگیری تجهیزات با مواد باز شوند.
جبهترین فاصله بین دو خط تولید 1.2 متر یا بیشتر بین قاب های بیرونی است.
دیک منطقه بازرسی و تعمیر به طور کلی در انتهای خط برنامه ریزی شده است و بازرسان کیفیت می توانند بازرسی های تصادفی را در انتهای خط انجام دهند.
با توجه به ملاحظات فوق، طول هر خط تولید باید حداقل 17 متر (بدون توجه به وضعیت راهرو سر خط و منطقه کانبان انتهای خط) و عرض بیش از 3 متر باشد (دستگاه جایابی دارای مواد دو طرفه).
سامسونگ /HANWHA SM482 plusمشخصات ماشین را انتخاب و مکان کنید:
نصب کننده Hanwha SM482 Plus
اندازه PCB: 460 (L) x 400 (W)
کوچکترین عنصر: 01005 ~ 55mm (H 15mm)
ایستگاه فیدا: 120ea/112ea
سرعت نصب: 30000 CPH
نمای کلی محصول: دستگاه قرار دادن Hanwha SM482 Plus، اندازه PCB: 460 (L) x 400 (W)، کوچکترین جزء: 01005 ~ 55mm (H 15mm)، ایستگاه تغذیه: 120ea/112ea، سرعت قرار دادن: 30000 CPH، وزن: 0KG.
چاپگرهای SMT Stencil با سرعت بالا:
مدل CNSMT-A5
طراحی انسانی
● دامنه کاربرد گسترده و تطبیق پذیری قوی
● سیستم تمیز کننده اتوماتیک نوع اسپری منحصر به فرد
● ساختار کاغذ پاکسازی و صرفه جویی در مصرف انرژی
● سیستم پردازش تصویر منحصر به فرد
● حالت تولید چاپ هوشمند
● محدوده چاپ: 400*340mm/510*340mm
● پلتفرم اتصال سه محوره جهانی UVW را بپذیرید
● اندازه دستگاه: 1220X1355X1500mm
● گزینه های ماشین: عملکرد قلع کاری پویا خودکار شناسایی سوراخ استنسیل عملکرد خودکار توزیع چسب عملکرد بازخورد فشار خودکار عملکرد آنلاین MSE/SPI عملکرد خودکار دما و رطوبت
فر با کیفیت بالا با نام تجاری چینی CNSMT Reflow-TSM800
| مدل | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| مشخصات ماشین | ||||||
| سایز: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| وزن (کیلوگرم) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| منطقه دما | بالا 8. پایین 8/ طول3070 | بالا 10. پایین 10/ طول3890 | بالا 12. پایین 12 / طول 4650 | بالا 8. پایین 8 / طول 3070 | بالا 10. پایین 10/ طول 3890 | بالا 12.پایین 12/ طول4650 |
| تعداد مناطق سردسیر | Tbp2.پایین 0/ | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3.پایین./ | Top4.BottomO/ Top4.Bottom4 |
| TOP2.پایین 2 | Top3.پایین | Top4.Bottom4 | Top2.پایین 2 | 1bp3.پایین | ||
| ساختار صفحه یکسو کننده منطقه گرمایش | صفحه آلومینیومی ضخیم | |||||
| روش خنک کننده | خنک کننده هوای گلخانه / آب خنک کننده سرد | |||||
| سیستم کنترل | ||||||
| نیروی مورد نیاز | 30 380 ولت 50 هرتز | |||||
| حداکثر قدرت | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64 کیلووات / 67 کیلووات | 80KW/83KW | 93KW/97KW |
| راه اندازی، قدرت عملیاتی معمولی | 30 کیلو وات 9 کیلو وات | 36KW 10KW | 40 کیلو وات 11 کیلووات | 30 کیلو وات 11 کیلووات | 36 کیلو وات 12.5 کیلووات | 40 کیلو وات 14 کیلووات |
| 32 کیلو وات 10 کیلو وات | 38 کیلو وات 11 کیلووات | 42 کیلو وات 12 کیلو وات | 32 کیلو وات 12 کیلووات | 35 کیلووات 13.5 کیلووات | 42 کیلو وات 15 کیلووات | |
| زمان گرم شدن | حدود 25 دقیقه | |||||
| دقت دما | 1± درجه سانتی گراد | |||||
| روش کنترل دما | کنترل حلقه بسته PID + درایو SSR | |||||
| اختلاف دمای جانبی PCBL | ± 1.5 درجه سانتیگراد | |||||
| ذخیره سازی پارامترهای فرآیند | ذخیره خودکار عملیات مختلف و سوابق هشدار + عملیات دستی برای ذخیره تنظیمات مختلف پارامترهای فرآیند | |||||
| آلارم غیر عادی | انحراف دمای استاندارد، انحراف سرعت و خطای تهویه مطبوع، زنگ صدا و نور قطع برق شبکه | |||||
| آلارم آف برد | عملکرد زنگ استاندارد خارج از صفحه | |||||
| سامانه حمل و نقل | ||||||
| ساختار ریلی | به طور کلی دو مرحله ای | |||||
| ساختار زنجیره ای | سگک 35B تک با دنده و پین با زنجیره فولاد منگنزی با روکش نیکل | |||||
| حداکثر عرض صفحه | 400mm (اختیاری 610mm) | 2-280mm (اختیاری 2-300mm) | ||||
| محدوده تنظیم عرض ریل | 50-400 میلی متر (اختیاری 50-610 میلی متر) | 50-280mm (اختیاری 50-300mm) | ||||
| جهت حمل و نقل | Lto R اختیاری R به L) | |||||
| فرم ثابت ریلی | جلو ثابت، اختیاری عقب ثابت | ریل شماره 1 و ریل شماره 4 ثابت هستند، دو ریل دیگر اختیاری قابل تعمیر هستند. | ||||
| سرعت حمل و نقل | 400 × 2000 میلی متر در دقیقه | |||||
| ارتفاع صفحه حمل و نقل | 900±15 میلی متر | |||||
| سیستم روغن کاری اتوماتیک | عملکرد پر کردن خودکار روان کننده استاندارد و پر کردن دستی | |||||
| سیستم نیتروژن | ||||||
| مصرف نیتروژن | 20-25 متر مکعب / ساعت @ 300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
