چاپگر استنسیل خط مونتاژ YAMAHA YSM20R SMD GD450+ Smt

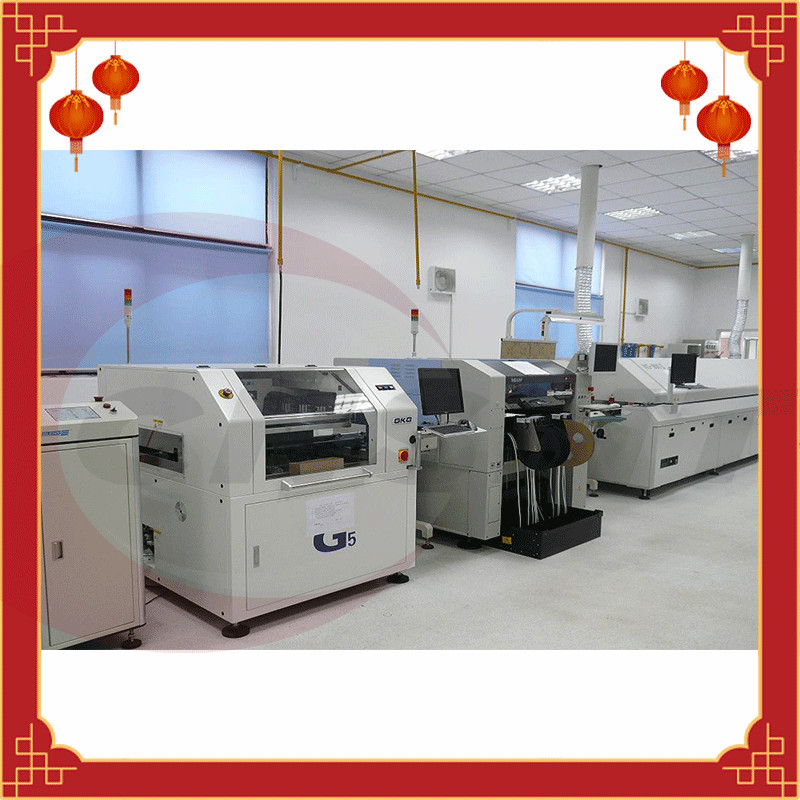

خط مونتاژ YAMAHA YSM20R SMT
دستگاه قرار دادن سطح مبتدی سری YSM که سرعت و تطبیق پذیری بالا را با هم ترکیب می کند و به بالاترین سطح جهانی از قابلیت قرارگیری در بین مدل های هم سطح دست می یابد*
یک ماشین قرار دادن اولیه با سه "1" برای رسیدن به نهایت
پشتیبانی انعطاف پذیر برای سایت های مختلف تولید
عملکردهای مختلف برای اطمینان از تولید پایدار
※: در مقایسه با قابلیت قرارگیری (CPH) دستگاه قرارگیری هم سطح با تک تیر/سر جایگذاری تک در بهترین شرایط.(نتایج نظرسنجی این شرکت در ژانویه 2017)
پارامترهای دستگاه قرار دادن بلوک کوچک یاماها YSM10:
1. اندازه زیرلایه مورد نظر: L510 x W460 mm~L50 x W50 mm.از لوازم جانبی اختیاری استفاده کنید، می تواند با بستر L610mm مطابقت داشته باشد
2. ظرفیت نصب: مشخصات سر نصب HM (10 نازل) مشخصات سر نصب HM5 (5 نازل).46,000 CPH (در شرایط خوب شرکت) 31,000 CPH (در شرایط خوب شرکت)
3. اجزای قابل نصب: 03015~W55 x L100mm (*گذر W45mm برای شناسایی تقسیم بندی)، ارتفاع زیر 15mm.※ اگر ارتفاع مؤلفه* از 6.5 میلی‌متر بیشتر شود، یا اندازه مؤلفه* از 12 میلی‌متر در 12 میلی‌متر بیشتر شود، به یک دوربین چند بینایی نیاز است (پیکربندی اختیاری)
4. دقت قرارگیری شرکت ما خوب است (هنگام استفاده از اجزای استاندارد برای ارزیابی): ± 0.035mm (±0.025mm) Cpk≧1.0 (3σ)
5. تعداد فیدرهای قابل نصب: قفسه فیدر ثابت: 96 عدد دیگر (تبدیل شده توسط نوار 8 میلی متری) سینی: 15 نوع
6. مشخصات برق: سه فاز AC 200/208/220/240/380/400/416V±10%50/60Hz
7. منبع تامین هوا: بالاتر از 0.45MPa، تمیز و خشک
8. ابعاد: L1,254 x W1,440 x H1,445mm
9. وزن اصلی بدن: حدود 1270 کیلوگرم
ویژگی های دستگاه قرار دادن YAMAHA YSM10:
1. این مدل پایه نصب سطح با عملکرد 46000 CPH برای دستیابی به جهان ** در همان سطح 1 تیر و 1 سر قرار است.
2. در مقایسه با مدل های قبلی، سرعت بیش از 25 درصد افزایش یافته است و به بهترین قابلیت جانمایی جهان در همان سطح دست یافته است.مجهز به سر جایگذاری HM است.از یک دوربین اسکن جدید استفاده می کند که توانایی پاسخگویی به اجزا را بهبود می بخشد.
3. پشتیبانی انعطاف پذیر برای سایت تولید.
4. درک عملکرد تولید پایدار.
5. تولید چند ماژول با انعطاف پذیری بالا.
چاپگرهای SMT Stencil با سرعت بالا:
GD450+
معرفی جزئیات:
1. دقت چاپگر خمیر لحیم کاری
مدل محاسبه عددی اختصاصی GTS، دقت موقعیت‌یابی تکراری 12.5 ± میکرون (±0.0005 اینچ) @6 σ، Cp ≥ 2.0
2. پلت فرم تنظیم ویژه برای چاپگر خمیر لحیم کاری HTGD
مکانیزم درایو ماژول UVW ویژه با سفتی بالا و مکانیسم بلند کردن محور Z مثلثی معکوس به طور موثری ثبات تنظیم پلت فرم را بهبود می بخشد، انتقال فوق العاده ظریف را تحت تنظیم میکرو حرکت درک می کند و باعث می شود دستگاه نیازهای چاپ با دقت بالاتر را برآورده کند.ساختار ساده و قابل اعتماد است و تنظیم راحت است.این می تواند به سرعت تنظیم خودکار ارتفاع بلند کردن سوزن های پین بردهای PCB با ضخامت های مختلف را درک کند.
3. موتور پله ای خود تنظیم شناور قابل برنامه ریزی سر چاپ چاپگر خمیر لحیم کاری را به حرکت در می آورد.
کنترل موتور پله ای متصل مستقیم مستقل، توکار ** سیستم کنترل فشار، می تواند مقدار فشار اصلی اسکاج را بدون در نظر گرفتن نوع، طول، وزن یا ضخامت تیغه اسکاج به دقت تعیین کند.قابل برنامه ریزی برای دستیابی به فرآیند چاپ انعطاف پذیر.این برای فشارهای مختلف مورد نیاز اسکاج جلو و عقب و پایداری بالابر برای جلوگیری از نشت خمیر لحیم کاری طراحی شده است و تیغه دارای طراحی گیره انعطاف پذیر خاصی است.فشار اسکاج، سرعت بالا بردن، سرعت چاپ و محدوده چاپ همگی نرم افزار قابل تنظیم هستند و برای مشتری است. پلت فرم کنترل چاپ خوب
4. سیستم موقعیت یابی PCB دستگاه چاپ HTGD
درایو تسمه تخت، به طور موثر ظرفیت و سرعت ریل راهنما را بهبود می بخشد.درایو موتور پله ای، قابل برنامه ریزی برای تحقق سرعت ها و اقدامات مختلف حمل و نقل؛راه آهن مفهومی جدید، انتقال بدون درز برای اطمینان از قابلیت اطمینان حمل و نقل PCB.ضخامت برد PCB تطبیقی، فرآیند ساخت بیشتر راحت.این نرم افزار می تواند فشار و فشار جانبی الاستیک را تنظیم کند و می تواند به یک خلاء حفره مکش کلی در پایین و یک خلاء جزئی چند نقطه در پایین مجهز شود.
5. سیستم تمیز کردن
ساختار تمیز کردن خودکار؛فن با قدرت بالا و ژنراتور خلاء Venturi به خلاء.سه روش تمیز کردن خشک، مرطوب و خلاء، و می تواند آزادانه ترکیب شود.کاربران می توانند چرخه تمیز کردن، زمان و پارامترهای سرعت را با توجه به نیازهای واقعی تنظیم کنند.طول کاغذ پاک کن جهانی است، به راحتی جدا می شود و منابع را ذخیره می کند.صفحه پاک کن لاستیکی نرم و مقاوم در برابر سایش، به طور کامل تمیز می شود و به راحتی جدا می شود.
6. سیستم بستن قاب مش فولادی بسیار سازگار
چاپ قاب های صفحه نمایش در اندازه های مختلف (370 میلی متر × 470 میلی متر ~ 737 میلی متر × 737 میلی متر) را درک کنید و می توانید تغییر سریع مدل ها را در فرآیند تولید متوجه شوید.موقعیت یابی خودکار در جهت Y.
7. سیستم کنترل الکتریکی
استفاده از مدارهای مجتمع مدولار خود توسعه یافته ایمن و آسان برای نگهداری است.پیشرفته ترین سیستم کنترل صنعتی صنعت را می توان برای تغییر پارامترهای دستگاه در حین حرکت استفاده کرد.
8. تصویر و سیستم نوری چاپگر خمیر لحیم کاری
سیستم مسیر نوری جدید - نور حلقه یکنواخت و نور کواکسیال با روشنایی بالا، همراه با عملکرد تنظیم بی‌نهایت روشنایی، باعث می‌شود همه انواع نقاط علامت گذاری به خوبی شناسایی شوند (از جمله نقاط علامت ناهموار)، مناسب برای قلع‌زنی، مس، روکش شده، روکش طلا، قلع، FPC و انواع دیگر PCB با رنگ های مختلف.منبع نور چهار طرفه قابل تنظیم است، لنز دور مرکزی، مش فولادی و برد PCB به طور همزمان روشن می شوند.
9. رابط عملیات گرافیکی چینی/انگلیسی ساده و کاربردی برای چاپگر خمیر لحیم کاری
از سیستم عامل ویندوز XP و رابط گرافیکی انسان و ماشین به طور مستقل توسعه یافته استفاده کنید: به ویژه برای اثر ناوبری فایل های برنامه، که برای همه اپراتورها راحت است تا به سرعت با این عملیات آشنا شوند.سوئیچینگ چینی/انگلیسی به سبک منو، گزارش عملیات، ثبت خطا/خود تشخیصی خطا/تحلیل خطا/آژار نور و سایر عملکردها عملیات را ساده و راحت می کند.
10. بازرسی کیفیت چاپ خمیر لحیم کاری دو بعدی و تجزیه و تحلیل SPC
عملکرد دو بعدی می تواند به سرعت مشکلات چاپ ضعیف مانند افست، قلع کم، چاپ از دست رفته و حتی قلع را تشخیص دهد و نقاط تشخیص را می توان خودسرانه افزایش داد.نرم افزار SPC می تواند شاخص CPK دستگاه را از طریق نمونه جمع آوری شده توسط دستگاه برای اطمینان از کیفیت چاپ تجزیه و تحلیل کند
| پارامترهای PCB دستگاه چاپ بینایی اتوماتیک | |
| *سایز تخته بزرگ (X x Y) | 450mm x 320mm |
| *اندازه تخته کوچک (X x Y) | 50x50mm |
| ضخامت PCB | 0.4mm~6mm |
| Warpage | حداکثرمورب PCB 1% |
| * وزن تخته بزرگ | 6 کیلوگرم |
| فاصله از لبه تخته | به شکل 3 میلی متر |
| * فاصله پایینی بزرگ | 16 میلی متر |
| سرعت انتقال | 1500 میلی‌متر بر ثانیه (حداکثر) |
| ارتفاع انتقال از زمین | 40±900 میلی متر |
| جهت مسیر نوار نقاله | چپ-راست، راست-چپ، چپ-چپ، راست-راست |
| روش انتقال | ریل حمل و نقل یک بخش (گزینه: ریل سه بخش) |
| روش بستن PCB | مکانیزم تخته پرس ردیف چهار طرفه موازی بالا صاف شده است، نرم افزار می تواند فشار جانبی الاستیک، خلاء جزئی چند نقطه ای پایین یا کل خلاء حفره مکش را تنظیم کند، بستر قفل لبه سفت شده است (گزینه) |
| روش پشتیبانی هیئت مدیره | انگشتانه مغناطیسی، بلوک کانتور، فیکسچر مخصوص قطعه کار، Grid-Lok (گزینه) |
| پارامترهای چاپ چاپگر بینایی خودکار | |
| سر چاپ | دو درایو موتور با اتصال مستقیم مستقل، سر درایو پنوماتیک-الکتریکی (اختیاری)، سر چاپ حلقه بسته (اختیاری) |
| اندازه قاب قالب | 420 × 500 میلی متر ~ 737 میلی متر × 737 میلی متر |
| * منطقه چاپ بزرگ (X x Y) | 450mm x 320mm |
| نوع اسکراپر | اسکاج فولادی/کاغذ لاستیکی (زاویه 45°/55°/60° با توجه به انتخاب تطبیق فرآیند چاپ) |
| طول اسکراپر | 220 میلی متر تا 500 میلی متر |
| ارتفاع اسکراپر | 1±65 میلی متر |
| ضخامت تیغه | پوشش کربنی 0.25 میلی متری الماس مانند |
| حالت چاپ | چاپ تکی یا دوتایی |
| طول قالب گیری | 0.02 میلی متر تا 12 میلی متر |
| سرعت چاپ | 6 میلی متر در ثانیه تا 200 میلی متر در ثانیه |
| فشار چاپ | 0.5 کیلوگرم تا 10 کیلوگرم |
| چاپ برنامه سفر | ± 200 میلی متر (از مرکز) |
| پارامترهای تصویر چاپگر بینایی خودکار | |
| میدان دید تصویر (FOV) | 6.4mm x 4.8mm |
| محدوده تنظیم پلت فرم | X، Y: ± 7.0 میلی متر، θ: ± 2.0 درجه. |
| نوع نقطه مرجع | نقطه مبنا شکل استاندارد (به استاندارد SMEMA مراجعه کنید)، زمین/باز شدن |
| سیستم دوربین | دوربین مجزا، سیستم دید تصویربرداری جداگانه بالا/پایین، موقعیت یابی تطبیق هندسی |
| پارامترهای عملکرد دستگاه چاپ بینایی اتوماتیک | |
| دقت تکرار کالیبراسیون تصویر | 12.5± میکرون (±0.0005 اینچ) @6 σ، Cp بزرگتر یا مساوی 2.0 است |
| تکرارپذیری چاپ | ± 25 میکرون (± 0.001 اینچ) @6 σ، Cp بزرگتر یا مساوی 2.0 است |
| زمان گردش | کمتر از 7.5 ثانیه |
| زمان را تغییر دهید | کمتر از 5 دقیقه |
| تجهیزات ماشین چاپ Hetian Goode | |
| نیروی مورد نیاز | AC220V±10٪، 50/60HZ، 15A |
| نیاز هوای فشرده | 4 ~ 6 کیلوگرم / سانتی متر مربع، لوله با قطر 10.0 |
| سیستم عامل | ویندوز XP |
| بعد فیزیکی | 1150mm x 1440mm x 1480mm |
| وزن دستگاه | 1000 کیلوگرم |
| ماژول کنترل دما و رطوبت (گزینه) | |
| دمای محیط | 23±3 ℃ |
| رطوبت نسبی | 45 تا 70 درصد RH4 |
فر با کیفیت بالا با نام تجاری چینی CNSMT Reflow-TSM800
| مدل | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| مشخصات ماشین | ||||||
| سایز: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| وزن (کیلوگرم) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| منطقه دما | بالا 8. پایین 8/ طول3070 | بالا 10. پایین 10/ طول3890 | بالا 12. پایین 12 / طول 4650 | بالا 8. پایین 8 / طول 3070 | بالا 10. پایین 10/ طول 3890 | بالا 12.پایین 12/ طول4650 |
| تعداد مناطق سردسیر | Tbp2.پایین 0/ | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3.پایین./ | Top4.BottomO/ Top4.Bottom4 |
| TOP2.پایین 2 | Top3.پایین | Top4.Bottom4 | Top2.پایین 2 | 1bp3.پایین | ||
| ساختار صفحه یکسو کننده منطقه گرمایش | صفحه آلومینیومی ضخیم | |||||
| روش خنک کننده | خنک کننده هوای گلخانه / آب خنک کننده سرد | |||||
| سیستم کنترل | ||||||
| نیروی مورد نیاز | 30 380 ولت 50 هرتز | |||||
| حداکثر قدرت | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64 کیلووات / 67 کیلووات | 80KW/83KW | 93KW/97KW |
| راه اندازی، قدرت عملیاتی معمولی | 30 کیلو وات 9 کیلو وات | 36KW 10KW | 40 کیلو وات 11 کیلووات | 30 کیلو وات 11 کیلووات | 36 کیلو وات 12.5 کیلووات | 40 کیلو وات 14 کیلووات |
| 32 کیلو وات 10 کیلو وات | 38 کیلو وات 11 کیلووات | 42 کیلو وات 12 کیلو وات | 32 کیلو وات 12 کیلووات | 35 کیلووات 13.5 کیلووات | 42 کیلو وات 15 کیلووات | |
| زمان گرم شدن | حدود 25 دقیقه | |||||
| دقت دما | 1± درجه سانتی گراد | |||||
| روش کنترل دما | کنترل حلقه بسته PID + درایو SSR | |||||
| اختلاف دمای جانبی PCBL | ± 1.5 درجه سانتیگراد | |||||
| ذخیره سازی پارامترهای فرآیند | ذخیره خودکار عملیات مختلف و سوابق هشدار + عملیات دستی برای ذخیره تنظیمات مختلف پارامترهای فرآیند | |||||
| آلارم غیر عادی | انحراف دمای استاندارد، انحراف سرعت و خطای تهویه مطبوع، زنگ صدا و نور قطع برق شبکه | |||||
| آلارم آف برد | عملکرد زنگ استاندارد خارج از صفحه | |||||
| سامانه حمل و نقل | ||||||
| ساختار ریلی | به طور کلی دو مرحله ای | |||||
| ساختار زنجیره ای | سگک 35B تک با دنده و پین با زنجیره فولاد منگنزی با روکش نیکل | |||||
| حداکثر عرض صفحه | 400mm (اختیاری 610mm) | 2-280mm (اختیاری 2-300mm) | ||||
| محدوده تنظیم عرض ریل | 50-400 میلی متر (اختیاری 50-610 میلی متر) | 50-280mm (اختیاری 50-300mm) | ||||
| جهت حمل و نقل | Lto R اختیاری R به L) | |||||
| فرم ثابت ریلی | جلو ثابت، اختیاری عقب ثابت | ریل شماره 1 و ریل شماره 4 ثابت هستند، دو ریل دیگر اختیاری قابل تعمیر هستند. | ||||
| سرعت حمل و نقل | 400 × 2000 میلی متر در دقیقه | |||||
| ارتفاع صفحه حمل و نقل | 900±15 میلی متر | |||||
| سیستم روغن کاری اتوماتیک | عملکرد پر کردن خودکار روان کننده استاندارد و پر کردن دستی | |||||
| سیستم نیتروژن | ||||||
| مصرف نیتروژن | 20-25 متر مکعب / ساعت @ 300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
