لامپ زنون پیری محفظه رطوبت دمای ثابت 340 نانومتر
محفظه تست شوک گرم و سرد، محفظه رطوبت دمای ثابت
1. شاخص های عملکرد:

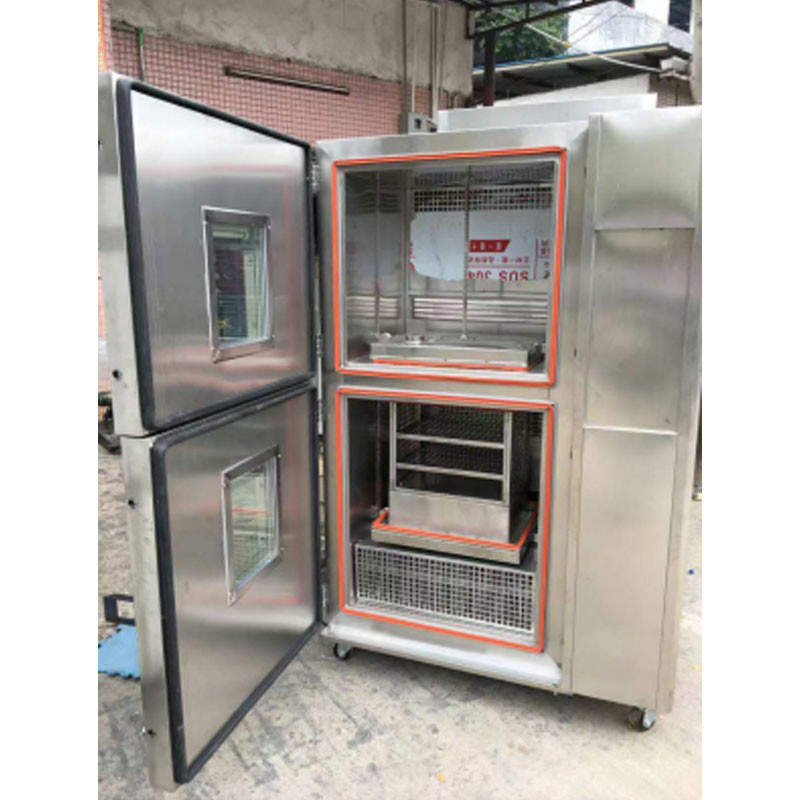

1. نام محصول: جعبه تست شوک حرارتی (دو جعبه موبایل)
مدل: XM-TIP150
2. محدودیت های نمونه:
این تجهیزات آزمایشی موارد زیر را ممنوع می کند:
آزمایش و نگهداری نمونه های مواد قابل اشتعال، مواد منفجره و فرار
تست و نگهداری نمونه های مواد خورنده
آزمایش یا ذخیره سازی نمونه های بیولوژیکی
تست و ذخیره نمونه های منبع انتشار الکترومغناطیسی قوی
3. حجم و اندازه:
3.1 حجم داخلی اسمی (L): 80
3.2 اندازه اتاق کار (میلیمتر): W 400×H 400×500
3.4 ابعاد (mm): W 1750× ارتفاع 1980×D 1300
4. عملکرد:
4.1 شرایط محیط آزمایش:
این تجهیزات توسط جریان هوای صاف، بدون گرد و غبار با غلظت بالا، بدون گاز خورنده یا قابل اشتعال یا انفجار احاطه شده است.
دمای محیط: 5 تا 30 درجه سانتیگراد
رطوبت نسبی: ≤85% RH
4.2 روش تست:
4.2.1 محدوده شوک دما: -40℃ ~ 150 ℃
4.2.2 حد بالای دما در منطقه دمای بالا: 150 ℃
4.2.3 حد پایین دما در منطقه دمای پایین: -40 ℃
4.2.4 نوسان دما در منطقه نمونه: ± 1.0 ℃ (در دمای ثابت)
4.2.5 یکنواختی دما: ± 2.0 ℃
4.2.6 زمان گرمایش در منطقه دمای بالا: 25 ℃ ~ 150 ℃ ＜ 35 دقیقه
4.2.7 زمان خنک شدن در منطقه دمای پایین: 25 ℃ ~ 40 ℃ ℃ 70 دقیقه
4.2.8 زمان بازیابی دما: ≤ 5 دقیقه
4.2.9 زمان تبدیل قفسه نمونه: ≤10 ثانیه
4.2.10 روش ضربه: حرکت به بالا و پایین از نوع سبد
4.2.11 استانداردهای آزمون را رعایت کنید:
روش تست دمای پایین GB/T2423.1-1989.
روش تست دمای بالا GB/T2423.2-1989.
تست تغییر دما GB/T2423.22-1989.
تست شوک دمایی GJB150.5-86؛
تست شوک دمایی GJB360.7-87.
تست شوک دمایی GJB367.2-87 405.
2. معرفی تابع:
1. ویژگی های ساختاری:
1.1 ساختار محفظه عایق:
از سه بخش گلخانه با دمای بالا، گلخانه با دمای پایین و آزمایشگاه تشکیل شده است
دیواره بیرونی: اسپری الکترواستاتیک ورق فولادی نورد سرد با کیفیت بالا
دیواره داخلی: صفحه فولادی ضد زنگ SUS304
مواد عایق: فوم پلی اورتان و الیاف شیشه
1.2 کانال تهویه مطبوع:
فن، بخاری، اواپراتور، سنسور دما، جلوگیری از افزایش دما
1.3 دروازه:
1.3.1 تک درب
1.3.2 پنجره مشاهده شیشه ای عایق برای توزیع گرما و جلوگیری از تراکم روی در
1.3.3 دستگاه گرمایش الکتریکی جلوگیری از تراکم برای چارچوب در
1.3.4 مجهز به 2 روشنایی داخلی 9w/AC220V
1.4 پانل کنترل (روی کابینت کنترل توزیع برق):
نمایشگر کنترل دما، دکمه های عملیات، کلید چراغ و غیره
1.5 نمونه قفسه:
1.5.1 قفسه نمونه فولادی ضد زنگ که توسط ریل اسلاید متحرک به سمت بالا و پایین هدایت می شود، از یک سیلندر دو عملکرد برای ارائه قدرت پایدار و یکنواخت استفاده می کند.دستگاه موقعیت یابی قفسه نمونه از یک سنسور الکتریکی غیر مستقیم تولید شده توسط آلمان FESTO استفاده می کند.
1.5.2 ظرفیت باربری قفسه نمونه: ≤20 کیلوگرم
1.6 سیلندر پنوماتیک:
1.6.1 برای راندن هر دمپر زمانی که در معرض دمای بالا، دمای محیط و دمای پایین قرار می گیرد
1.7 کابینه کنترل توزیع برق:
آژیر، برد توزیع، مدارشکن اصلی نشتی برق
1.8 بخاری:
1.8.1 مواد بخاری: لوله گرمایش الکتریکی فولاد ضد زنگ
1.8.2 حالت کنترل بخاری: تنظیم عرض پالس دوره غیر تماسی، SSR (رله حالت جامد)
1.9 نویز: ≤70db
2. سیستم تبرید:
2.1 حالت کار: حالت تبرید آبشاری فشرده سازی مکانیکی هوا خنک
2.2 کمپرسور تبرید: کمپرسور اصلی وارداتی فرانسوی "Taikang".
2.3 رطوبت گیر اواپراتور: مبدل حرارتی پره دار
2.4 دستگاه دریچه گاز: شیر انبساط حرارتی، لوله مویرگی
2.5 کندانسور تبخیری: مبدل حرارتی صفحه لحیم کاری شده (برای دستگاه آبشار)
2.6 حالت کنترل یخچال:
2.6.1 PID سیستم کنترل به طور خودکار شرایط کار یخچال را با توجه به شرایط آزمایش تنظیم می کند.
2.6.2 دریچه تنظیم فشار تبخیر
2.6.3 مدار خنک کننده هوای برگشتی کمپرسور
2.6.4 حلقه تنظیم انرژی
2.7 مبرد: R404A/R23 (شاخص تخریب لایه ازن 0 است)
2.8 سایر موارد:
2.8.1 همه قطعات اصلی الکتریکی از محصولات بین المللی با کیفیت بالا استفاده می کنند
2.8.2 فن خنک کننده کمپرسور پیکربندی استاندارد کارخانه اصلی تایکانگ فرانسوی است.
3. سیستم کنترل الکتریکی:
3.1 کنترلر (مدل)
TATO 5188
3.2 صفحه نمایش: صفحه نمایش لمسی 7 اینچی TFT LCD رنگی
3.3 حالت عملیات: حالت برنامه، حالت مقدار ثابت
3.4 روش تنظیم: منوی چینی/انگلیسی، ورودی صفحه نمایش لمسی
3.5 ظرفیت حافظه برنامه: 127 برنامه کاربر (قابل برنامه ریزی و تغییر توسط خودتان)
3.6 تنظیم محدوده نشانگر زمان: 1 دقیقه تا 99 ساعت و 59 دقیقه، چرخه: 1 تا 32000 چرخه
وضوح 3.7 ± 0.1 ℃
3.8 ورودی: مقاومت پلاتین PT100
3.9 روش کنترل: کنترل PID
3.10 عملکردهای کمکی: تایمر، حفاظت از دمای بیش از حد، انتخاب باد بالا و پایین سنسور، حفاظت از قطع برق، رکورد هشدار، رکورد منحنی تست، مکث تست، نمایش زمان اجرای برنامه
4. دستگاه حفاظت ایمنی
4.1 سیستم تبرید:
4.1.1 فشار بیش از حد کمپرسور
4.1.2 موتور کمپرسور بیش از حد گرم شده است
4.1.3 جریان اضافه موتور کمپرسور
4.2 آزمایشگاه:
4.2.1 حفاظت در برابر دمای بیش از حد قابل تنظیم
4.2.2 محدود کردن دمای کانال تهویه مطبوع
4.2.3 موتور فن بیش از حد گرم شده است
4.3 سایر موارد:
4.3.1 توالی فاز توان کل و حفاظت از افت فاز
4.3.2 حفاظت در برابر نشت
4.3.3 حفاظت از اتصال کوتاه بار
5. تنظیمات دیگر:
کابل برق: AC380V سه فاز پنج سیمه مشخصات کابل 5*10mm2 طول کابل 3 متر.
6. شرایط استفاده (شرایط زیر توسط کاربر تضمین می شود):
6.1 محل برگزاری:
6.1.1 زمین صاف، تهویه مناسب، عاری از گازهای قابل اشتعال، انفجاری، خورنده و گرد و غبار است.
6.1.2 هیچ منبع تابش الکترومغناطیسی قوی در این نزدیکی وجود ندارد
6.1.3 یک زهکش کف زهکشی در نزدیکی تجهیزات وجود دارد (در فاصله 2 متری از واحد تبرید)
6.1.4 ظرفیت باربری زمینی سایت: حداقل 500 کیلوگرم بر متر مربع
6.1.5 فضای نگهداری مناسب را در اطراف تجهیزات بگذارید
6.2 شرایط محیطی:
6.2.1 دما: 5℃ ~ 30 ℃
6.2.2 رطوبت نسبی: ≤ 85% RH
6.2.3 فشار هوا: 86 × 106 kpa
6.3 منبع تغذیه: AC380V سه فاز چهار سیم + سیم محافظ زمین
6.3.1 ظرفیت توان: 20.0 کیلووات
6.4 الزامات برای محیط ذخیره سازی:
6.4.1 هنگامی که تجهیزات کار نمی کند، دمای محیط باید در محدوده +0 تا 45 درجه سانتیگراد حفظ شود.
