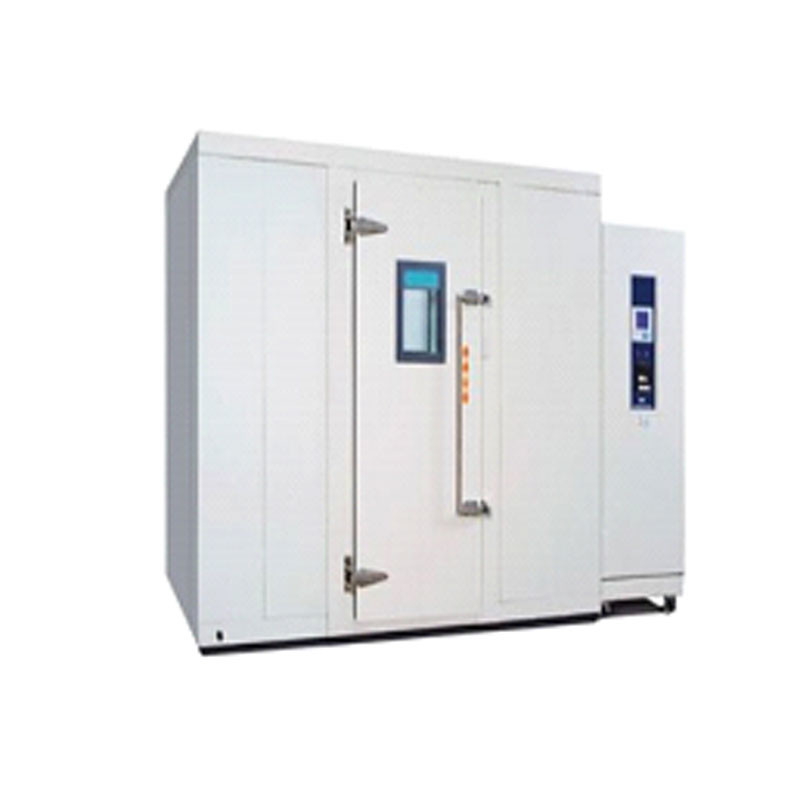

راه رفتن در اتاق رطوبت با دمای ثابت AC220V ضد انفجار

راه رفتن در اتاقک رطوبت با دمای ثابت AC220V ضد انفجار

اتاق پیری با دمای ثابت، اتاق تست رطوبت دمای ثابت

مشخصات اصلی
1. اندازه کار: 7000MM(W)×2200MM(H)×8000MM(D) (اندازه را می توان با توجه به نیاز مشتری سفارشی کرد)
2. اندازه جعبه بیرونی (مقدار مرجع): MM7200(W)×2700MM(H)×9000MM(D) (از جمله کابینت توزیع برق و سیستم کانال هوا).
3. دمای مورد نیاز: +60 ℃
4. دقت وضوح دما: ± 0.01 ℃
5. نوسان دما: ≤±0.5℃
6. انحراف دما: ≤±5.0℃

※ نرخ تغییر دما میانگین نرخ تغییر دمای هوا است، نه نرخ تغییر دمای محصول.
7. این تجهیزات را نمی توان با اقلامی که حاوی گازهای قابل اشتعال، انفجاری یا فرار یا خورنده هستند، آزمایش یا نگهداری کرد.
توجه: شاخص های فوق همه مقادیری هستند که در دمای اتاق 25+ درجه سانتیگراد و بدون نمونه اندازه گیری می شوند.روش محاسبه به تعیین GB5170.2 و GB5170.5 اشاره دارد.

3. ساختار جعبه و مواد:

1. مواد مسکن: صفحه فولادی رنگی، ضخامت 1.0 میلی متر
2. مواد جعبه داخلی: صفحه فولادی ضد زنگ مقاوم در برابر حرارت و مقاوم در برابر سرما SUS#304.ضخامت صفحه 1.0 میلی متر، نوع تقویت شده ورق پایین
3. مواد عایق حرارتی: فوم پلی اورتان سفت و سخت + الیاف شیشه.(ضخامت حدود 100 میلی متر)
4. قفسه تست محصول آزمایشگاهی، (ساخته شده در صورت لزوم)
5. درب لولایی دو باز، درب 180cm(H)، 600cm(D) مجهز به مکانیزم قفل درب ایمنی (درب را می توان در اتاق تست باز کرد).درب دارای پنجره مشاهده شیشه ای توخالی توزیع حرارت و جلوگیری از تراکم است و چارچوب در مجهز به دستگاه گرمایش الکتریکی ضد تراکم است.مجهز به 1 شیب فعال.
6. سوراخ های آزمایشی: ∮50 میلی متر سوراخ های آزمایشی گرد 2
7. لامپ روشنایی: تجهیزات نورپردازی با زاویه دید گسترده از 1 لامپ ضد انفجار استفاده می کنند

4. سیستم انجماد:

1. روش انجماد روش انجماد مکانیکی
2. کمپرسور Bitzer نیمه هرمتیک کمپرسور

3. مبرد R23 R404A مبرد سازگار با محیط زیست (US DuPont)
4. کندانسور کندانسور هوا خنک
5. اواپراتور شیب دار از نوع FIN-TUBE اواپراتور
6. شیر برقی شیر برقی DANFOSS
7. لوله مسی داخلی مارپیچ K-TYPE لوله مس زغال سنگ سرد
8. بخاری برقی بخاری برقی گرمایش با راندمان بالا
9. عملیات: هر منطقه دمایی یخچال های مختلفی را برای کار می پذیرد که می تواند باعث صرفه جویی در مصرف برق و افزایش طول عمر شود.

5. سیستم گرمایش:
1. بخاری: لوله گرمایش الکتریکی آلیاژ نیکل کروم پره دار
2. روش کنترل بخاری: تنظیم عرض پالس غیر تماسی و دوره ای، SSR (رله حالت جامد)

6. سیستم گردش هوا:
1. استفاده از فن گردش گریز از مرکز چند بال، شفت تقویت شده + آلیاژ آلومینیوم تیغه دوار مقاوم در برابر درجه حرارت بالا و پایین برای دستیابی به همرفت اجباری.
2. FLOW THROW روش تامین هوا.انتشار افقی و گردش قوس تبادل حرارتی عمودی

8. کنترل کننده:

کنترلر لمسی LCD رنگی، تبدیل چینی و انگلیسی.

1 مشخصات کنترلر:
دقت: دما ± 0.1 رطوبت ± 1% RH.
رزولوشن: دما 0.1 ℃ یا رطوبت 0.1٪ RH
شیب دما: 0.1 تا 9.9 ℃ را می توان تنظیم کرد
دارای عملکردهای آماده به کار و آلارم حد بالا و پایین
خروجی تبدیل دما و رطوبت: 10mv/1℃، 10mv/1%RH
 9 گروه تنظیمات پارامتر کنترل PID، محاسبه خودکار PID
تصحیح خودکار توپ خشک و مرطوب
2 عملکرد نمایش صفحه نمایش:
حالت گفتگوی صفحه را بپذیرید، هیچ ورودی کلیدی مورد نیاز نیست، صفحه مستقیماً گزینه را لمس می کند
تنظیم دما (SV) و مقدار واقعی (PV) مستقیماً نمایش داده می شود
 می تواند شماره برنامه اجرای فعلی، شماره بخش، زمان باقیمانده و شماره چرخه را نمایش دهد
 اجرای تابع زمان تجمعی
مقدار تنظیم برنامه دما در یک منحنی گرافیکی با عملکرد اجرای منحنی برنامه نمایش زمان واقعی نمایش داده می شود.
با یک صفحه ویرایش جداگانه برنامه، هر صفحه می تواند 5 بخش دما، رطوبت و زمان را وارد کند.
 نمایش وضعیت عملکرد نقطه ثابت یا برنامه
نمایش چینی، صفحه نمایش را می توان برای نور پس زمینه تنظیم کرد
عملکرد محافظت از نمایشگر صفحه را می توان برای زمان بندی، تایمر یا خاموش شدن دستی تنظیم کرد
صفحه نمایش می تواند دما را در چندین نقطه نمایش دهد.
3 ظرفیت برنامه و عملکردهای کنترل:
تعداد برنامه های قابل استفاده: حداکثر 120 گروه
ظرفیت حافظه موجود: 1200 SEGMENTS
 دستورات را می توان به طور مکرر اجرا کرد: هر دستور می تواند تا 999 بار باشد
تولید برنامه سبک گفتگو با ویرایش، پاک کردن، درج و سایر عملکردها را اتخاذ می کند.
با 2 مجموعه کنترل خروجی سیگنال زمان (می تواند عملکرد ON/OFF جسم آزمایشی را کنترل کند)
عملکرد پرش فایل ها و نگهداری فایل ها در حین اجرای برنامه را دارد
تنظیم زمان SEGMENT 0 تا 99 ساعت 59 دقیقه
با حافظه برنامه خاموش، به طور خودکار برنامه را شروع کرده و پس از بازیابی برق به اجرای برنامه ادامه می دهد.
دارای رابط ارتباطی RS-232C یا رابط دیسک U
منحنی گراف را می توان در زمان اجرای برنامه در زمان واقعی نمایش داد
دارای عملکردهای راه اندازی و خاموش شدن برنامه ریزی شده است
با عملکرد تنظیم تاریخ و زمان
عملکرد کلید و قفل صفحه (LOCK).

9. سیستم حفاظت امنیتی:
1. سیستم تبرید: فشار بیش از حد کمپرسور / جریان بیش از حد موتور کمپرسور
2. اتاق آزمایش: حفاظت از دمای بیش از حد قابل تنظیم / فیوز دمای فضای آزمایش / محدودیت کانال تهویه مطبوع بیش از حد دما /
3. سایر موارد: توالی فاز قدرت / حفاظت از نشت / حفاظت از اتصال کوتاه بار.
5. حفاظت جریان بیش از حد فن در گردش.
10. شرایط استفاده از تجهیزات:
1. ولتاژ منبع تغذیه: 380 ولت AC (± 10%)، سه فاز پنج سیم + حفاظت سیم زمین، فرکانس روزانه: 50±0.5 هرتز
2. سوئیچ برق: سوئیچ نشت (100A استفاده از سوئیچ های چاقو یا سوکت های برق را ممنوع می کند).
3. قدرت: 55KW;
4. الزامات کیفیت هوای محیط.حاوی غبار با غلظت بالا و گاز یا غبار قابل اشتعال، انفجاری نیست و هیچ منبع تابش الکترومغناطیسی قوی در نزدیکی آن وجود ندارد.
11. استانداردها را رعایت کنید:
1. این تجهیزات الزامات استاندارد تست GB/T2423.1-2001 GB/T2423.2-2001 GB/T2423.3-1993 GB/T2423.4-1993 و پذیرش GJB150.3-1986 GJB150 را برآورده می کند. -استاندارد 1986.
این تجهیزات قبل از خروج از کارخانه توسط مرکز بازرسی کیفی شرکت تست شده و گزارش بازرسی با مدت اعتبار یکسال صادر می شود.
