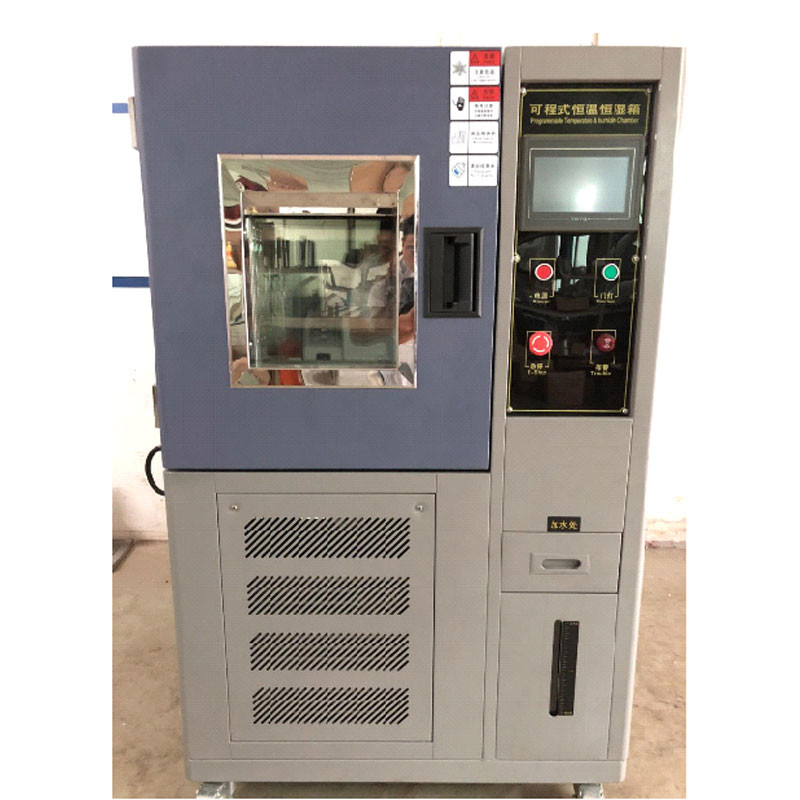

صفحه نمایش ال سی دی 7 اینچی محفظه دمای ثابت و رطوبت سریع 150 لیتری
محفظه آزمایش تغییر دما سریع، محفظه آزمایش رطوبت دمای ثابت
| این تجهیزات آزمایشی موارد زیر را ممنوع می کند: | |||
| آزمایش و نگهداری نمونه های مواد قابل اشتعال، مواد منفجره و فرار | |||
| تست و نگهداری نمونه های مواد خورنده | |||
| آزمایش یا ذخیره سازی نمونه های بیولوژیکی | |||
| تست و ذخیره نمونه های منبع انتشار الکترومغناطیسی قوی | |||
| مدل دستگاه | نوع LX-150L | ||
| اندازه استودیو | طول×عرض×ارتفاع 500×500×600mm | ||
| ابعاد | طول×عرض×ارتفاع 1000×1000×1710 میلی متر | ||
| حداکثر قدرت | حدود 7.5 کیلو وات | ||
| پارامترهای عملکرد اصلی | محدوده دما | -40℃℃+150℃ | |
| انحراف دما | ≤±2.0℃ | ||
| نوسان دما | ≤±0.5℃ | ||
| نرخ افزایش و کاهش دما | متوسط نرخ خنک کننده 4 ℃ / دقیقه است.متوسط نرخ گرمایش 4 ℃ در دقیقه است | ||
| با عملکرد رطوبت زدایی | |||
| سیستم کنترل الکتریکی | |||
| نمایش دادن | صفحه نمایش LCD رنگی 7 اینچی | ||
| حالت کاربری | مقدار یا برنامه ثابت | ||
| روش تنظیم | منوی چینی/انگلیسی، ورودی صفحه نمایش لمسی | ||
| ظرفیت برنامه | قابلیت ذخیره 50 گروه و 50 برنامه تست | ||
| طول برنامه | حداکثر 50 بخش در هر برنامه | ||
| چرخه ها | هر بخش برنامه را می توان 999 بار چرخه کرد | ||
| منطقه از پیش تعیین شده | دما: -100℃ ~ 200 ℃ | ||
| رطوبت: 0 تا 99.9% RH | |||
| زمان: 0 تا 99 ساعت 59 دقیقه | |||
| وضوح | دما: 0.1 درجه سانتیگراد | ||
| رطوبت: 0.1٪ RH | |||
| زمان: 0.1 دقیقه | |||
| وارد | مقاومت پلاتین PT100 | ||
| عملکرد فرعی | عملکرد نمایش هشدار (دلیل خرابی سریع)، عملکرد حفاظت از قطع برق، عملکرد هشدار دما و رطوبت حد بالا و پایین، عملکرد زمان بندی (شروع خودکار و توقف خودکار)، عملکرد خود تشخیصی. | ||
| جمع آوری داده های اندازه گیری | مقاومت پلاتین PT100 | ||
| متریال کابینت | مواد جعبه داخلی | ورق فولادی ضد زنگ SUS304 | |
| مواد جعبه بیرونی | ورق فولادی نورد سرد اسپری شده است | ||
| مواد عایق | فوم پلی اورتان سفت و سخت + الیاف شیشه | ||
| در، درب | تک درب با پنجره دید، چراغ روشنایی، لولا سمت چپ و دستگیره چپ | ||
| سیستم گرمایش و رطوبت | بخاری | بخاری سیم گرمایش الکتریکی آلیاژ نیکل کروم | |
| حالت کنترل بخاری: حالت کنترل PID، با استفاده از مدولاسیون عرض پالس غیر تماسی و دوره ای SSR (رله حالت جامد) | |||
| سیستم برودتی | کمپرسورهای تبرید | کمپرسور پیستونی کاملا محصور فرانسه تایکانگ | |
| روش خنک کننده | تبرید واحد فشرده سازی مکانیکی | ||
| روش خنک کننده | هوا خنک می شود | ||
| اواپراتور | مبدل حرارتی لوله صاف | ||
| کندانسور تبخیری | مبدل حرارتی صفحه لحیم کاری شده | ||
| کندانسور | کندانسور هوا خنک | ||
| روش کنترل یخچال | PLC (کنترل کننده منطقی قابل برنامه ریزی) سیستم کنترل به طور خودکار شرایط عملکرد یخچال را با توجه به شرایط تست انتخاب و تنظیم می کند. | ||
| شیر تنظیم فشار متراکم | |||
| شیر تنظیم فشار تبخیر | |||
| مدار خنک کننده هوای برگشتی کمپرسور | |||
| حلقه تنظیم انرژی | |||
| مبرد | R404a/R23 | ||
| لوازم ایمنی | محافظ نشتی | محافظ فشار بیش از حد کمپرسور | |
| محافظ دمای بیش از حد در جعبه | محافظ گرمای بیش از حد کمپرسور | ||
| محافظ گرمای بیش از حد فن | محافظ جریان اضافه کمپرسور | ||
| محافظ توالی فاز | محافظ سیستم آبراه | ||
| سیستم تامین آب | روش تامین آب | بالابر پمپ | |
| مخزن ذخیره سازی | 1 عدد مخزن آب توکار | ||
| کیفیت آب | آب خالص تمیز (آب لوله کشی تمیز نیز موجود است) | ||
| پیکربندی استاندارد | پنجره مشاهده شیشه ای گرمایش الکتریکی توخالی (W350mm*H280mm) 1 | ||
| 1 لامپ فلورسنت (AC220V) | |||
| 1 سوراخ کابل (∮50 میلی متر)، با پلاگین لاستیکی | |||
| سیم برق 5 متر | |||
| 4 قفسه نمونه، 2 قفسه | |||
| شرایط استفاده | منبع تغذیه | ○ AC380V سه فاز چهار سیم + سیم محافظ زمین; | |
| ○محدوده نوسان ولتاژ مجاز: AC380V ±10% | |||
| ○محدوده نوسان فرکانس مجاز: 50 هرتز ± 0.5 هرتز | |||
| ○مقاومت اتصال به زمین سیم محافظ زمین کمتر از 4Ω است.منبع تغذیه TN-S یا منبع تغذیه TT | |||
| از محیط استفاده کنید | دما: 5℃~35℃، رطوبت نسبی: ≤85% RH | ||
| سایت | ○زمین صاف، دارای تهویه مناسب، عاری از گازهای قابل اشتعال، انفجاری، خورنده و گرد و غبار است. | ||
| ○هیچ منبع تابش الکترومغناطیسی قوی در این نزدیکی وجود ندارد | |||
| ○فضای نگهداری مناسب در اطراف تجهیزات باقی مانده است | |||
| GB10589-2006 شرایط فنی اتاق آزمایش دمای پایین | |||
| شرایط فنی اتاق تست دمای بالا و پایین GB10592-2006 | |||
| شرایط فنی اتاق تست دمای بالا GB11158-2006 | |||
| GB/T2423.1-2001 تست A: روش تست دمای پایین | |||
| GB/T2423.2-2001 تست B: روش تست دمای بالا | |||
| GB/T5170.2-1996 برق و تجهیزات تست محیطی محصولات الکترونیکی روش تأیید پارامترهای اساسی تجهیزات تست دما | |||
| 配置清单 | |||
| 序号 | نام | برند اورجین | تذکر دهید |
| 1 | کنترل کننده | تاتو | 5166 7 اینچ |
| 2 | کلید الکترومغناطیسی | تایوان شیلین | SP-11 |
| 3 | رله میانی | امرون | MY2J |
| 4 | تایمر | ژاپن CKC | AH3-2 |
| 5 | محافظت در برابر دما | رنگین کمان کره جنوبی | TS-320S |
| 6 | SSR | تایوان یانگ مینگ | ASR03-40DA |
| 7 | حسگر دما | ژوانرونگ، تایوان | PT100 |
| 8 | چراغ قوه | اسرام | 220 ولت 18 وات |
| 9 | بدون کلید فیوز | تایوان شیلین | 220V40A |
| 10 | فن گردش | یژنگ | 220 ولت 60 وات |
| 11 | اسیاب بادی | تایوان شانگیو | 6F |
| 12 | کمپرسور | تایکانگ | 6P |
| 13 | کندانسور | کوولی | |
| 14 | فن تغلیظ کننده | دانلی آلمانی | 220V350M |
| 15 | فیلتر خشک کن | دانفوس | DCL0325 |
| 16 | شیر چک | دانفوس | NRV16S |
| 17 | شیر الکترومغناطیسی | حواصیل ژاپنی | NEV202DXF |
| 18 | مبدل حرارتی کششی | گائولی تایوان (آبشار پذیرفته شده) | CB14-20HSR16 |
| 19 | اواپراتور | تایوان هونگجیان | سفارشی ساخته شده |
| 20 | مبرد | دوپونت | R404A/R23 |
| 21 | بخاری | تایوان لانگ شینگ | 220 ولت 2000 وات |
| 22 | پمپ آب | هوکسینگ هنگ کنگ | 500 میلی لیتر در دقیقه |
| 23 | دستگاه تامین آب خالص | تایوان هی ژونگ | 30 لیتر |
| 24 | منبع تغذیه | منظور خوب است | 24 ولت |
